| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

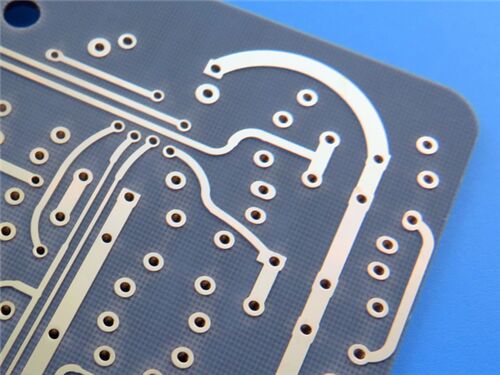

이 2층 견고한 PCB는 Wangling F4BM220 라미네이트를 활용하여 고성능 마이크로파, RF 및 레이더 시스템용으로 특별히 설계되었습니다. 낮은 유전 손실, 높은 절연 저항, 우수한 성능 안정성 등 재료의 뛰어난 전기적 특성을 활용하여 고주파 신호 전송의 엄격한 요구 사항을 충족합니다.
PCB 사양
| 매개변수 | 세부 |
| 레이어 수 | 2층(양면, 견고한 구조) |
| 기본 재료 | Wangling F4BM220(유리섬유 천, 폴리테트라플루오로에틸렌 수지 및 폴리테트라플루오로에틸렌 필름으로 구성된 적층판) |
| 보드 크기 | 51mm × 67mm(1PCS), 공차 ±0.15mm |
| 최소 추적/공간 | 5mils(추적) / 8mils(공간) |
| 최소 구멍 크기 | 0.3mm |
| 비아 | 블라인드 비아 없음; 총 비아: 17; 도금 두께를 통해: 20μm |
| 완성된 보드 두께 | 0.6mm |
| 완성되는 구리 무게 | 외부 레이어용 1온스(1.4밀) |
| 표면 마감 | 이머젼 골드 |
| 실크 스크린 | 상단 레이어에는 실크스크린이 없습니다. 하단 레이어에는 실크스크린이 없습니다. |
| 솔더 마스크 | 상단 레이어에는 솔더 마스크가 없습니다. 하단 레이어에 솔더 마스크 없음 |
| 품질 보증 | 선적 전 100% 전기 테스트 |
PCB 스택업
| 레이어 이름 | 재료 | 두께 |
| 상단 레이어(Copper_layer_1) | 구리 | 35μm |
| 기판층 | F4BM220 코어 | 0.5mm |
| 하단 레이어(Copper_layer_2) | 구리 | 35μm |
F4BM220 소재 소개
Wangling의 F4BM220 라미네이트는 유리 섬유 천, 폴리테트라플루오로에틸렌 수지 및 폴리테트라플루오로에틸렌 필름의 조합을 과학적으로 공식화하고 엄격하게 압축하여 만들어졌습니다. F4B220에 비해 전기적 성능이 향상되었는데, 주로 유전 손실이 낮고 절연 저항이 증가하며 안정성이 향상되었기 때문입니다. 유사한 외국 제품을 대체할 수 있습니다.
F4BM220 및 F4BME220은 동일한 유전층을 갖지만 구리박 조합이 다릅니다. F4BM220은 ED 구리박과 쌍을 이루어 PIM 요구 사항이 없는 애플리케이션에 적합합니다. F4BME220은 역처리 포일(RTF) 구리 포일과 결합되어 탁월한 PIM 성능, 보다 정밀한 라인 제어 및 낮은 도체 손실을 제공합니다. F4BM220과 F4BME220은 폴리테트라플루오로에틸렌과 유리섬유 직물의 비율을 조정해 유전율을 정밀하게 제어해 손실이 적고 치수 안정성이 향상됐다. 유전 상수가 높을수록 유리 섬유의 비율이 높아져 치수 안정성이 향상되고 열팽창 계수가 낮아지며 온도 드리프트가 개선되고 유전 손실이 약간 증가합니다.
주요 소재 특징
| 특징 | 사양/설명 |
| 유전 상수(Dk) | 10GHz에서 2.2 ± 0.04 |
| 소산 인자 | 10GHz에서 0.001 |
| 열팽창계수(CTE) | X축: 25ppm/°C; Y축: 34ppm/°C; Z축: 240ppm/°C(-55°C ~ 288°C) |
| Dk의 열 계수 | -142ppm/°C(-55°C~150°C) |
| 수분 흡수 | 0.08% 이하 |
| 가연성 등급 | UL-94 V0 |
| 레이어 구조 | F4BM220 코어와 양면에 35μm 구리층을 갖춘 2층 견고한 구조 |
| 표면 마감 | 금침지(Immersion Gold)로 우수한 납땜성과 내식성을 보장합니다. |
| 실크스크린 & 솔더 마스크 | 특정 응용 분야 요구 사항에 맞게 두 레이어 모두에 실크스크린이나 솔더 마스크가 없습니다. |
| 구리 포일 매칭 | ED 구리 호일과 결합되어 PIM 요구 사항이 없는 애플리케이션에 적합 |
핵심 혜택
정밀한 유전 상수 제어: 폴리테트라플루오로에틸렌과 유리 섬유 천의 비율을 조정하여 낮은 손실과 치수 안정성의 균형을 유지함으로써 달성됩니다.
향상된 안정성: F4B220에 비해 향상된 절연저항과 안정적인 성능으로 다양한 환경에서 안정적으로 작동합니다.
낮은 환경 민감도: 수분 흡수율 ≤0.08%로 습한 조건에서 성능 저하를 최소화합니다.
비용 효율적인 대안: 경쟁력 있는 비용으로 우수한 성능을 제공하여 유사한 외국 제품을 대체할 수 있습니다.
안전하고 신뢰할 수 있음: UL-94 V0 가연성 등급은 전자 응용 분야에 대한 엄격한 안전 표준을 충족합니다.
품질 표준 및 가용성
품질 표준: IPC-Class-2를 준수하여 엄격한 제조 요구 사항을 통해 일관되고 안정적인 성능을 보장합니다.
가용성: 시기적절한 배송과 효율적인 애프터 서비스 지원이 전 세계적으로 제공됩니다.
일반적인 응용 분야
- 마이크로파, RF 및 레이더 시스템
-위상 변환기
-전력 분배기, 커플러, 결합기
-피드 네트워크
-위상 감지 안테나, 위상 배열 안테나
-위성통신
-기지국 안테나
요약
Wangling F4BM220 소재를 사용한 2레이어 견고한 PCB는 마이크로파, RF 및 레이더 애플리케이션에 맞춰진 고성능 솔루션입니다. F4BM220의 우수한 전기적 성능(낮은 유전 손실, 높은 절연 저항)과 침지 금 표면 마감 및 IPC-Class-2 표준 준수를 결합하여 안정적인 고주파 신호 전송과 안정적인 작동을 효과적으로 보장합니다. 유사한 외국 제품을 대체할 수 있는 글로벌 가용성과 능력으로 인해 위성 통신, 기지국 안테나 및 다양한 정밀 RF 시스템에 대한 비용 효율적이고 신뢰할 수 있는 선택이 됩니다.
|
|
