| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

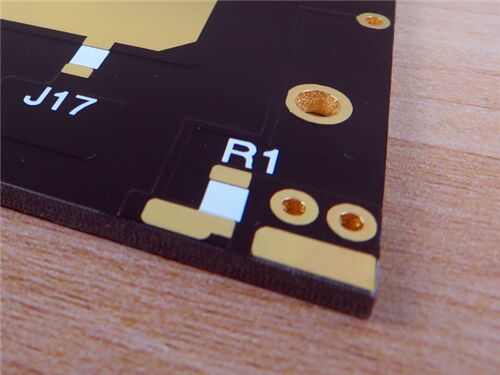

이 2층 경성 PCB는 Wangling F4BTM350 라미네이트를 기본 재료로 사용하여 고성능 마이크로파, RF 및 레이더 시스템에 맞게 제작되었습니다. F4BTM350 재료는 고유전율, 저손실 나노 세라믹을 통합하여 PCB에 뛰어난 전기적 및 열적 특성을 부여합니다. 이 PCB는 위성 통신 및 기지국 안테나와 같은 정밀 RF 응용 분야에서 고주파 신호 전송의 엄격한 요구 사항을 안정적으로 충족합니다.
PCB 사양
| 매개변수 | 세부 정보 |
| 레이어 수 | 2층 (경성 구조) |
| 기본 재료 | Wangling F4BTM350 (유리 섬유 천 + 나노 세라믹 충전 + 폴리테트라플루오로에틸렌 수지) |
| 보드 치수 | 조각당 328mm × 84.08mm (1PCS), 공차 ±0.15mm |
| 최소 트레이스/간격 | 5 mils (트레이스) / 7 mils (간격) |
| 최소 홀 크기 | 0.4mm |
| 비아 | 블라인드 비아 없음; 총 비아: 68; 비아 도금 두께: 20 μm |
| 완성된 보드 두께 | 3.1mm |
| 완성된 구리 무게 | 외부 레이어의 경우 1oz (1.4 mils) |
| 표면 마감 | 무전해 금도금 |
| 실크스크린 | 상단 레이어에 흰색; 하단 레이어에 실크스크린 없음 |
| 솔더 마스크 | 상단 레이어에 검정색; 하단 레이어에 솔더 마스크 없음 |
| 품질 보증 | 출하 전에 100% 전기 테스트 수행 |
PCB 스택업
| 레이어 이름 | 재료 | 두께 |
| 상단 구리 레이어 (Copper_layer_1) | 구리 | 35 μm |
| 기판 코어 | F4BTM350 코어 | 3.048mm (120 mil) |
| 하단 구리 레이어 (Copper_layer_2) | 구리 | 35 μm |
F4BTM350 재료 소개
Wangling의 F4BTM350 라미네이트는 유리 섬유 천, 나노 세라믹 충전 및 폴리테트라플루오로에틸렌 수지의 과학적 배합을 통해 제조되며, 엄격한 압착 공정을 거칩니다. F4BM 유전층을 기반으로 이 재료는 고유전율, 저손실 나노 세라믹을 통합하여 유전 상수, 내열성, 절연 저항 및 열 전도성을 크게 향상시키는 동시에 열팽창 계수를 줄이고 저손실 특성을 유지합니다.
F4BTM350과 F4BTME350은 동일한 유전층을 공유하지만 구리 호일 매칭이 다릅니다. F4BTM350은 PIM 요구 사항이 없는 응용 분야에 적합한 ED 구리 호일과 페어링됩니다. F4BTME350은 역처리(RTF) 구리 호일을 사용하여 우수한 PIM 성능, 보다 정밀한 라인 제어 및 낮은 도체 손실을 제공합니다.
주요 재료l 특징
| 특징 | 사양/설명 |
| 유전 상수 (Dk) | 10GHz에서 3.5 ± 0.07 |
| 손실 계수 | 10GHz에서 0.0025 |
| 열팽창 계수 (CTE) | X축: 10 ppm/°C; Y축: 12 ppm/°C; Z축: 51 ppm/°C (-55°C ~ 288°C) |
| Dk의 열 계수 | -60 ppm/°C (-55°C ~ 150°C) |
| 수분 흡수 | ≤0.05% |
| 가연성 등급 | UL-94 V0 |
| 비교 추적 지수 (CTI) | >600V, 등급 0 |
| 구리 호일 매칭 | ED 구리 호일과 페어링 (비 PIM 응용 분야에 적합) |
| 표면 마감 장점 | 무전해 금도금은 우수한 납땜성 및 내식성을 보장합니다. |
핵심 이점
우수한 고주파 성능: 높은 Dk (3.5±0.07) 및 낮은 손실 계수 (10GHz에서 0.0025)는 안정적이고 효율적인 고주파 신호 전송을 보장합니다.
우수한 열적 안정성: 낮은 CTE (X: 10 ppm/°C, Y: 12 ppm/°C) 및 우수한 내열성은 열 사이클링 하에서 치수 안정성을 보장합니다.
높은 절연 신뢰성: CTI >600V (등급 0) 및 높은 절연 저항은 가혹한 전기 환경에서 안전한 작동을 가능하게 합니다.
낮은 환경 민감도: 수분 흡수 ≤0.05%는 습한 조건에서 성능 저하를 최소화합니다.
안전 및 규정 준수: UL-94 V0 가연성 등급 및 IPC-Class-2 준수는 엄격한 산업 안전 및 품질 표준을 충족합니다.
품질 표준 및 가용성
품질 표준: IPC-Class-2를 준수하여 엄격한 제조 공정 관리 및 출하 전 100% 전기 테스트를 통해 일관된 제품 품질을 보장합니다.
가용성: 전 세계 공급을 지원하여 전 세계 고객에게 적시 배송 및 효율적인 애프터 서비스를 제공합니다.
일반적인 응용 분야
마이크로파, RF 및 레이더 시스템
위상 변이
전력 분배기, 커플러, 결합기
피드 네트워크
위상 감응형 안테나, 위상 배열 안테나
위성 통신
기지국 안테나
요약
Wangling F4BTM350 PCB는 정밀 RF 응용 분야에 맞게 제작된 고성능, 신뢰할 수 있는 솔루션입니다. 재료의 우수한 전기적-열적 특성, 엄격한 품질 관리 및 글로벌 공급 능력을 통해 마이크로파, 위성 통신 및 기지국 분야에서 고주파 신호 전송의 까다로운 요구 사항을 효과적으로 충족하여 고객에게 비용 효율적이고 신뢰할 수 있는 PCB 옵션을 제공합니다.
|
|
