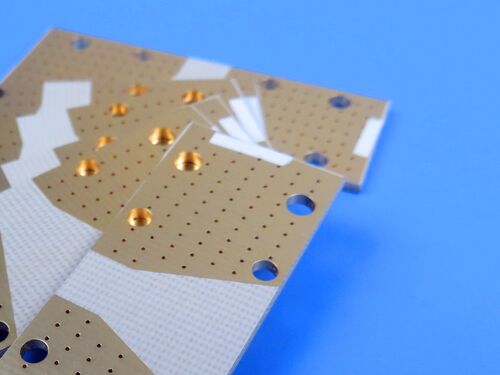

RF-10 구리 접착 라미네이트를 기본 재료로 사용하여 이 2층 딱딱한 PCB는 고성능 RF 애플리케이션에 맞게 제작되었습니다. RF-10은 세라믹으로 채워진PTFE그리고 섬유유질로 만들어진, PCB에 높은 변압성 상수, 낮은 분산 요인, 그리고 우수한 차원 안정성을 부여합니다.그것은 안정적으로 정밀 RF 시나리오에서 고주파 신호 전송에 대한 엄격한 요구 사항을 충족마이크로 스트립 패치 안테나 및 GPS 안테나 시스템을 포함하여.
PCB 사양
| 매개 변수 | 세부 사항 |
| 계층 수 | 2층 (직한 구조) |
| 기본 재료 | RF-10 (세라믹으로 채워진 PTFE + 섬유유유로 엮은 구리 접착 라미네이트) |
| 보드 크기 | 90mm × 70mm 1개 (1PCS), 허용값 ±0.15mm |
| 최소 추적/공간 | 6 밀리 (조각) / 6 밀리 (공간) |
| 최소 구멍 크기 | 00.3mm |
| 비아 | 실종 비아스 없거나 전체 비아스: 44 비아스 접착 두께: 20 μm |
| 완성된 보드 두께 | 0.75mm |
| 완성 된 구리 무게 | 1 온스 (1.4 밀리) |
| 표면 마감 | 잠수 금 |
| 실크 스크린 | 위층에 실크 스크린이 없고 아래층에 실크 스크린이 없습니다. |
| 용접 마스크 | 상층에 용접 마스크가 없습니다. 하층에 용접 마스크가 없습니다. |
| 품질 보장 | 100% 전기 테스트 운송 전에 수행 |
PCB 스택업
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 (Copper_layer_1) | 구리 | 35μm (1oz) |
| 기판 코어 | RF-10 코어 | 0.635mm (25 밀리) |
| 하층 구리층 (Copper_layer_2) | 구리 | 35μm (1oz) |
RF-10 자료 소개
RF-10 구리 접착 라미네이트는 세라믹으로 채워진 PTFE와 직물 유리섬유의 복합재료입니다. RF-10은 높은 변압성 상수와 낮은 소분 요인의 장점을 가지고 있습니다.얇은 직물 유리 섬유 강화는 다층 회로에 대한 손잡이 용이성과 향상 된 차원 안정성을 위해 낮은 변압 손실과 향상된 딱딱성을 모두 제공합니다..
RF-10 라미네이트는 산업에서 수용 가능한 배송 시간으로 비용 효율적인 기판을 제공하기 위해 설계되었습니다. RF-10은 RF 응용 프로그램에서 크기를 줄이는 필요에 응답합니다.RF-10은 낮은 프로필의 구리를 부드럽게 하기 위해 잘 결합RF-10의 낮은 분산과 매우 부드러운 구리의 사용은 피부 효과 손실이 중요한 역할을하는 높은 주파수에서 최적의 삽입 손실을 초래합니다.
주요 자료 특징
| 특징 | 사양/설명 |
| 다이 일렉트릭 상수 (Dk) | 10.2 ± 0.3 10GHz에서 |
| 분산 요인 | 010GHz에서 0.0025 |
| 열전도성 | 0.85 W/mk (무장) |
| 열 확장 계수 (CTE) | X축: 16ppm/°C; Y축: 20ppm/°C; Z축: 25ppm/°C |
| 수분 흡수 | ≤0.08% |
| 불화성 등급 | V-0 |
| 표면 마무리 장점 | 몰입 금은 우수한 용접성과 부식 저항성을 보장합니다. |
주요 이점
RF 회로 크기의 절감: 10.2 ± 0.3의 다이 일렉트릭 상수는 RF 회로의 효과적인 소형화를 가능하게합니다.
우수한 차원 안정성: 얇은 직물 유리 섬유 강화는 딱딱함과 차원 안정성을 향상시켜 처리 및 다층 회로 응용을 용이하게합니다.
긴 Dk 관용: 다이 일렉트릭 상수의 엄격한 제어 (± 0.3) 는 회로에서 일관된 성능을 보장합니다.
우수한 열 관리: 높은 열 전도성 (0.85 W/mk) 은 열 분산 효율을 향상시킵니다.
우수한 구리 접착: 낮은 프로필 구리를 매끄럽게 결합하여 높은 주파수에서 삽입 손실을 최적화합니다.
낮은 열 확장: 낮은 X, Y, Z 축 CTE는 열 사이클에서 안정적인 성능을 보장합니다.
우수한 가격과 성능 비율: 산업에서 허용되는 배송 시간으로 비용 효율적인 기판.
품질 표준 및 가용성
품질 표준: IPC-클래스-2를 준수하며 엄격한 제조 프로세스 통제 및 출하 전에 100% 전기 테스트를 통해 일관된 제품 품질을 보장합니다.
가용성: 글로벌 공급을 지원하여 전세계 고객에게 신속한 배달과 효율적인 판매 후 지원을 제공합니다.
전형적 사용법
마이크로 스트립 패치 안테나
GPS 안테나
수동 부품 (필터, 결합기, 전력 분할기)
항공기 충돌 방지 시스템
위성 부품
|
|
