| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

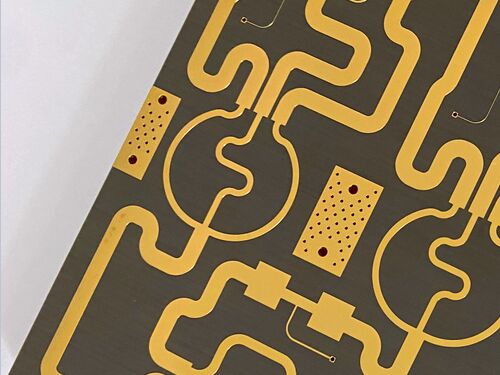

이 2층 경성 PCB는 경량 직조 유리 섬유를 사용한 치수 안정성 라미네이트인 TLY-5를 채택했습니다. 엄격한 고주파 RF 신호 전송 요구 사항을 충족하도록 특별히 설계되었으며, 자동차 레이더 및 밀리미터파 안테나 시스템에 매우 적합합니다.
PCB 사양
| 매개변수 | 세부 정보 |
| 레이어 수 | 2층 (경성 구조) |
| 기본 재료 | TLY-5 |
| 보드 치수 | 조각당 55mm × 50mm (1PCS), 공차 ±0.15mm |
| 최소 트레이스/간격 | 6 mils (트레이스) / 8 mils (간격) |
| 최소 홀 크기 | 0.2mm |
| 비아 | 블라인드 비아 없음; 총 비아: 17; 비아 도금 두께: 20 μm |
| 완성 보드 두께 | 0.3mm |
| 완성 구리 무게 | 외부 레이어의 경우 1oz (1.4 mils) |
| 표면 마감 | 무전해 금속 도금 |
| 실크스크린 | 상단 레이어에 실크스크린 없음; 하단 레이어에 실크스크린 없음 |
| 솔더 마스크 | 상단 레이어에 솔더 마스크 없음; 하단 레이어에 솔더 마스크 없음 |
| 품질 보증 | 출하 전에 100% 전기 테스트 수행 |
PCB 스택업
| 레이어 이름 | 재료 | 두께 |
| 상단 구리 레이어 (Copper_layer_1) | 구리 | 35 μm |
| 기판 코어 | TLY-5 | 0.254mm (10 mil) |
| 하단 구리 레이어 (Copper_layer_2) | 구리 | 35 μm |
TLY-5 재료 소개
TLY-5 라미네이트는 매우 가벼운 직조 유리 섬유로 제조되며, 절단 섬유 강화 PTFE 복합재보다 치수 안정성이 훨씬 뛰어납니다. TLY-5 재료의 직조 매트릭스는 대량 생산에 적합한 기계적으로 더 안정적인 라미네이트를 제공합니다. 낮은 손실 계수는 77 GHz에서 설계된 자동차 레이더 응용 프로그램뿐만 아니라 밀리미터파 주파수의 다른 안테나에 성공적인 배포를 가능하게 합니다.
주요 재료 특징
| 특징 | 사양/설명 |
| 재료 구성 | 경량 직조 유리 섬유를 사용한 TLY-5 라미네이트 |
| 유전율 (Dk) | 10 GHz/23°C에서 2.2 ± 0.02 |
| 손실 탄젠트 | 10 GHz에서 0.0009 |
| 밀도 (비중) | 2.19 g/cm³ |
| 수분 흡수 | 0.02% |
| 열팽창 계수 (CTE) | X축: 26 ppm/°C; Y축: 15 ppm/°C; Z축: 217 ppm/°C |
핵심 이점
치수 안정성: 절단 섬유 강화 PTFE 복합재보다 우수합니다.
최저 손실 계수 (DF): 77 GHz 자동차 레이더 및 밀리미터파 응용 분야에 적합합니다.
낮은 수분 흡수: 습한 환경에서 성능 저하를 최소화합니다.
높은 구리 박리 강도: 구조적 신뢰성 및 구성 요소 결합을 향상시킵니다.
균일하고 일관된 Dk: 안정적인 전기적 성능을 보장합니다.
대량 생산 적합성: 대량 생산을 위한 기계적 안정성.
품질 표준 및 가용성
허용된 표준: IPC-Class-2를 준수하여 엄격한 공정 관리 및 출하 전 100% 전기 검증을 통해 일관된 품질을 보장합니다.
가용성: 전 세계적으로 가용하여 적시 배송 및 국제 고객을 위한 효율적인 애프터 서비스를 가능하게 합니다.
일반적인 응용 분야
-자동차 레이더
-위성/셀룰러 통신
-전력 증폭기
-LNB, LNA, LNC
-항공 우주
-Ka, E 및 W 대역 응용 프로그램
요약
TLY-5 기판을 기반으로 하는 이 2층 경성 PCB는 고주파 마이크로파 및 RF 응용 분야, 특히 77 GHz 자동차 레이더에 맞게 조정된 고성능 솔루션입니다. TLY-5의 우수한 특성 (뛰어난 치수 안정성, 최저 손실 계수, 낮은 수분 흡수, 균일한 Dk)과 IPC-Class-2 표준의 엄격한 준수를 통해 밀리미터파 시스템의 엄격한 신호 전송 요구 사항을 효과적으로 충족합니다.
|
|
