| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

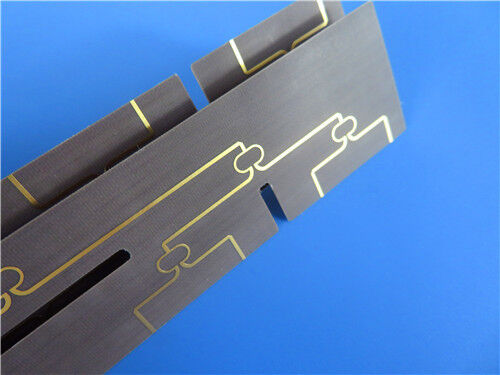

이 PCB는 Wangling의 F4BM217 라미네이트를 기본 재료로 사용하고 IPC 2급 품질 기준을 엄격히 준수합니다.마이크로파의 엄격한 성능 요구 사항을 충족시키기 위해 특별히 설계된 쌍면 단단한 구성, 라디오 주파수 (RF) 및 다른 고주파 전자 시스템.
PCB 사양
PCB는 최적의 기능을 보장하기 위해 정확한 사양을 가진 양면 구조를 갖추고 있습니다. 주요 구조 매개 변수는 다음과 같습니다.
| 건설 매개 변수 | 세부 사항 |
| 기본 재료 | 윙링 F4BM217 |
| 계층 수 | 2층 단단한 구조 |
| 보드 크기 | 120mm x 89mm 1개, 허용값은 ±0.15mm |
| 추적/공간 | 6 밀리 / 7 밀리 |
| 최소 구멍 크기 | 00.3mm |
| 맹인 경로 | 아니 |
| 완성된 보드 두께 | 0.17mm |
| 완성 된 구리 무게 | 1oz (외부 층에 1.4mls에 해당) |
| 접착 두께를 통해 | 20μm, 전도성과 내구성을 통해 강화합니다. |
| 표면 마감 | 몰입 금, 우수한 부식 저항성, 용접 가능성, 장기 신뢰성. |
| 실크 스크린 | 위층과 하층 모두에 실크 스크린이 없습니다. |
| 용접 마스크 | 위층과 하층 모두에 용접 마스크가 없습니다. |
| 품질 관리 | 100% 전기 테스트 운송 전에 수행 |
스택-위 설정
| 레이어 | 사양 | 기능 |
| 구리층 1 | 35μm (1oz) 두께 | 상단 신호 계층 |
|
F4BM217 코어
|
0.1mm 두께 | 우수한 전기적 특성을 가진 다이 일렉트릭 기반 |
| 구리층 2 | 35μm (1oz) 두께 | 하층 신호층 |
F4BM217 자료 소개
ਵਾਂ글링의F4BM217 라미네이트과학적인 조립과 엄격한 압축 과정을 통해 제조된 첨단 변압 물질입니다. 그들은 유리섬유 천, 폴리테트라플루오레틸렌 (PTFE) 樹脂의 조합으로 구성됩니다.그리고 PTFE 필름, F4B220 라미네이트와 비교하여 전기 성능을 향상시킵니다. 주로 낮은 다이 일렉트릭 손실, 더 높은 단열 저항 및 향상된 안정성으로 특징입니다.이 재료는 비슷한 외국 제품들에 대한 유력한 대안입니다., 품질에 타협하지 않고 비용 효율성을 제공합니다.
F4BM217 및F4BME217같은 다이렉트릭 층을 공유하지만 구리 포일 조합에 차이가 있습니다.
- F4BM217은 ED 구리 필름과 결합되어 PIM (시동적 융통) 요구 사항이 없는 응용 프로그램에 이상적입니다.
- F4BME217는 역처리 엽지 (RTF) 구리 엽지를 사용하여 우수한 PIM 성능을 제공하며 선 너비 조절이 더 정확하며 전도자 손실이 낮습니다.
PTFE와 유리섬유 천의 비율을 조정함으로써 F4BM217과 F4BME217 모두 변압 변수를 정확하게 제어 할 수 있습니다.유리섬유의 비율이 높으면 다이렉트릭 상수가 높습니다., 더 나은 차원 안정성, 더 낮은 열 확장 계수 (CTE), 향상 된 온도 변동 성능,그리고 가벼운 다이렉트릭 손실 증가.
F4BM217 재료 특성
F4BM217 라미네이트는 뛰어난 전기 및 기계적 특성을 나타냅니다.
| 재산 | 사양 | 설명 |
| 다이 일렉트릭 상수 (Dk) | 210GHz에서 0.17±0.04 | 고주파 애플리케이션에서 안정적인 신호 전송을 보장합니다. |
| 분산 요인 (Df) | 0.001 10GHz에서 | 신호 약화와 에너지 손실을 최소화합니다. |
| 열 확장 계수 (CTE) | X축 25ppm/°C, Y축 34ppm/°C, Z축 240ppm/°C (-55°C ~ 288°C) | 극심한 온도 변동에서도 안정적인 성능을 제공합니다. |
| 열 계수 Dk | -150ppm/°C (-55°C ~ 150°C) | 온도 변동에도 불구하고 안정적인 변압 성질을 보장합니다. |
| 수분 흡수 | ≤0.08% | 습도가 전기 성능과 신뢰성에 미치는 영향을 줄입니다. |
| 불화성 등급 | UL-94 V0 | 전자 부품에 대한 엄격한 화재 안전 표준을 충족합니다. |
전형적 사용법
이 PCB는 뛰어난 고주파 성능과 안정성을 활용하여 다음과 같은 응용 분야에 적합합니다.
- 마이크로파, RF, 레이더 시스템
- 단계 전환기
- 수동 부품
- 전력 분할기, 결합기 및 결합기
- 피드 네트워크
-단계 배열 안테나
- 위성 통신 시스템
- 베이스 스테이션 안테나
품질 및 공급 정보
품질 표준: IPC-클래스-2를 준수하며 상업용 전자 제품에서 신뢰할 수 있는 성능을 보장합니다.
그림 형식: PCB 제조에 대한 산업 표준 형식인 Gerber RS-274-X, 대부분의 생산 프로세스와 호환성을 보장합니다.
사용 가능성: 전 세계 공급, 전 세계 프로젝트 요구 사항을 지원합니다.
|
|
