| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

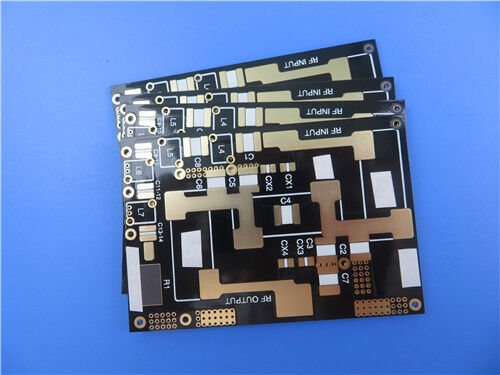

이 PCB는 F4BTM300을 기본 재료로 사용하며, 무전해 니켈 침지 금(ENIG) 표면 마감을 특징으로 하며, IPC-Class-2 품질 표준을 엄격히 준수합니다. 2층 강성 구조를 채택하여 항공우주, 군사, 위상 민감 전자 시스템의 고성능 요구 사항을 충족하도록 설계되었습니다.
PCB사양s
| 구조 매개변수 | 사양 |
| 기본 재료 | F4BTM300 (유리 섬유 천, 나노 세라믹 필러 및 PTFE 수지 복합재) |
| 레이어 수 | 2층 강성 구조 |
| 보드 치수 | 단위당 112mm × 89mm, 치수 공차 ±0.15mm |
| 최소 트레이스/간격 | 최소 4 mil / 5 mil |
| 최소 홀 크기 | 0.4mm |
| 블라인드 비아 | 미포함 |
| 완성 보드 두께 | 0.3mm |
| 완성 구리 무게 | 양쪽 외부 레이어에 1oz (1.4 mils) |
| 비아 도금 두께 | 20 μm, 신뢰할 수 있는 층간 전도성 보장 |
| 표면 마감 | 무전해 니켈 침지 금(ENIG) |
| 실크스크린 | 상단 또는 하단 레이어에 실크스크린 없음 |
| 솔더 마스크 | 상단 레이어에 검정색 솔더 마스크; 하단 레이어에 솔더 마스크 없음 |
| 품질 관리 | 출하 전 100% 전기 테스트 |
스택-업 구성
| 레이어 이름 | 재료 | 두께 |
| 상단 구리 레이어 (Copper_layer_1) | 구리 | 35 μm |
| 기판 코어 | F4BTM300 | 0.254mm (10 mil) |
| 하단 구리 레이어 (Copper_layer_2) | 구리 | 35 μm |
F4BTM300 재료 소개
F4BTM 시리즈 라미네이트는 정밀 제조 공정을 통해 생산되며, 유리 섬유 천, 나노 세라믹 필러 및 폴리테트라플루오로에틸렌(PTFE) 수지를 과학적으로 공식화된 혼합물로 혼합합니다. F4BM 유전체 레이어를 기반으로 구축된 F4BTM300은 고-Dk, 저손실 나노 세라믹을 통합하여 향상된 유전율, 우수한 내열성, 감소된 열팽창 계수, 향상된 절연 저항 및 개선된 열 전도성을 제공하는 동시에 저손실 성능을 유지합니다.
F4BTM300 라미네이트는 역처리된 RTF 구리 호일과 특별히 매칭되어 우수한 PIM 성능, 정확한 라인 정확도 및 최소화된 도체 손실을 제공합니다. 이러한 특성으로 인해 극한의 온도 범위와 가혹한 작동 환경에서 안정적인 성능이 필요한 까다로운 응용 분야에 이상적입니다.
F4BTM300 재료 특징
| 범주 | 특징 | 사양 |
| 전기적 특성 | 유전율(Dk) | 10GHz에서 3.0 ± 0.06 |
| 손실 계수 | 10GHz에서 0.0018; 20GHz에서 0.0023 | |
| 열적 안정성 | CTE (XYZ 축) | 15/16/72 ppm/°C (-55°C ~ 288°C) |
| Dk의 열 계수 | -75 ppm/°C (-55°C ~ 150°C) | |
| 물리적 특성 | 수분 흡수 | 0.05% |
| 가연성 등급 | UL 94-V0 |
F4BTM300 재료 이점
-우수한 전기적 성능: 역처리된 RTF 구리 호일과 결합하여 우수한 PIM 성능, 정확한 라인 제어 및 최소화된 도체 손실을 제공합니다.
-향상된 환경 적응성: 낮은 수분 흡수, 높은 내열성 및 -55°C ~ 288°C의 안정적인 성능을 결합하여 가혹한 환경에 적합합니다.
-균형 잡힌 유전체 및 열적 특성: 고 Dk, 저손실 및 개선된 열 전도성을 통합하여 고전력 및 고주파수 작동을 지원합니다.
-강력한 절연: 절연 저항을 증가시켜 정밀 전자 어셈블리에서 안정적인 절연을 보장합니다.
일반적인 응용 분야
항공우주 및 캐빈 장비
마이크로파/RF 시스템
레이더 및 군사 레이더 장비
피드 네트워크
위상 민감 및 위상 배열 안테나
위성 통신 시스템
품질 및 가용성
이 PCB는 IPC-Class-2 품질 표준을 충족하여 상업, 군사 및 항공우주 전자 시스템에 대한 안정적인 성능을 보장합니다. 아트워크는 업계 표준 Gerber RS-274-X 형식으로 제공되며, 글로벌 제조 공정과 호환됩니다. 전 세계적으로 사용할 수 있으며, 글로벌 프로젝트 및 적시 국제 배송을 지원합니다.
|
|
