| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

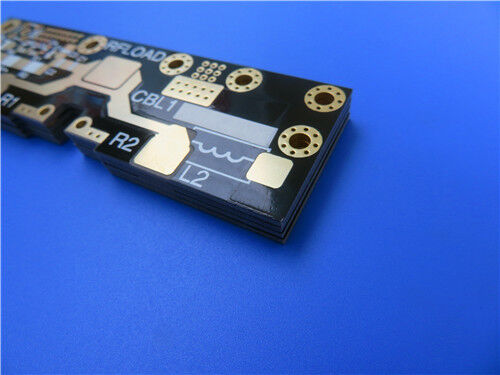

이 PCB는 기본 재료로 F4BTMS430을 채택하고, 몰입 금 (ENIG) 표면 완화를 갖추고, IPC-Class-2 품질 표준을 엄격히 준수합니다.그것은 0의 2 계층 딱딱한 구조로 구성됩니다.254mm (10 mil) F4BTMS430 기판 코어, 항공우주, 군사 및 단계 민감 전자 시스템의 높은 신뢰성 요구 사항을 충족하도록 특별히 설계되었습니다.
PCB 사양
| 건설 매개 변수 | 사양 |
| 기본 재료 | F4BTMS430 (우르트라 얇은 우르트라 얇은 유리 섬유 천, 특수 나노 세라믹 및 폴리테트라플루로 에틸렌 (PTFE) 합성 물질) |
| 계층 수 | 2층 단단한 구조 |
| 보드 크기 | 78단위당 0.63mm × 96.55mm, 차원 허용값 ±0.15mm |
| 최소 추적/공간 | 추적 및 공간 모두에 최소 6 밀리 |
| 최소 구멍 크기 | 00.3mm |
| 맹인 경로 | 사용되지 않습니다 |
| 완성된 보드 두께 | 00.3mm |
| 완성 된 구리 무게 | 양쪽 외부 층에 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm, 신뢰성 높은 간층 전도성을 보장합니다. |
| 표면 마감 | 전기 없는 니켈 몰입 금 (ENIG) |
| 실크 스크린 | 위층에 흰색 실크 스크린이 적용되어 있으며, 하층에는 실크 스크린이 적용되지 않습니다. |
| 용접 마스크 | 상층에 검은 용접 마스크; 하층에 용접 마스크가 없습니다. |
| 품질 관리 | 100% 전기 테스트가 운송 전에 수행됩니다. |
스택-위 설정
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 (Copper_layer_1) | 구리 | 35μm |
| 기판 코어 | F4BTMS430 | 0.254mm (10 밀리) |
| 하층 구리층 (Copper_layer_2) | 구리 | 35μm |
F4BTMS430 자료 소개
F4BTMS 시리즈는 F4BTM 시리즈의 업그레이드 된 반복을 대표하며 재료 조립 및 제조 프로세스에서 기술적인 돌파구를 달성합니다.고용량의 세라믹을 포함하고 극 얇은, 초미세한 유리 섬유 천, 그것은 크게 향상된 성능을 제공하고 더 넓은 범위의 변압성 상수. 항공 우주 응용 프로그램에 맞춘 높은 신뢰성 물질로,비슷한 외국 제품들에 대한 유력한 대안으로 작용합니다..
F4BTMS430은 소량의 초밀한 초밀한 유리 섬유 천, 고농도의 균일하게 분산된 특수 나노 세라믹 및 PTFE 樹脂을 통합합니다.이 독특 한 조화 는 유리 섬유 가 전자기파 전파 에 미치는 악영향 을 최소화 한다, 다이 일렉트릭 손실을 줄이고, 차원 안정성을 향상시키고, X/Y/Z 애니소트로피를 낮추는. 그것은 또한 사용 가능한 주파수 범위를 확장, 전기 강도를 향상, 열 전도성을 증가,그리고 뛰어난 낮은 열 팽창 계수와 안정적인 다이 일렉트릭 온도 특성을 보여줍니다.표준적으로 RTF 낮은 거칠성 구리 필름과 결합되어 전도자의 손실을 줄이고 우수한 껍질 강도를 보장하며 구리 및 알루미늄 기판과 호환됩니다.
F4BTMS430 재료 특성
| 분류 | 특징 | 사양 |
|
전기적 특성
|
다이 일렉트릭 상수 (Dk) | 410GHz에서 0.3 |
| 분산 요인 | 010GHz에서 0.0019; 20GHz에서 0.0024 | |
| 열 성능 | CTE (XYZ 축) | 13/12/47 ppm/°C (-55°C ~ 288°C) |
| 열 계수 Dk | -60ppm/°C (-55°C ~ 150°C) | |
| 열전도성 | 0.63 W/mK | |
| 물리적 특성 | 수분 흡수 | 00.08% |
| 불화성 등급 | UL 94-V0 |
F4BTMS430 물질적 혜택
- 우수한 전기 성능: RTF 낮은 거칠성 구리 엽과 일치하여 전도자의 손실을 줄이고, 전자기파 간섭을 최소화하고, 우수한 껍질 강도를 보장합니다.
- 향상 된 차원 안정성: 초 얇은 초 얇은 유리 섬유 천과 나노 세라믹 포뮬레이션의 조합은 아니소트로피를 낮추고 신호 전파와 구조 신뢰성을 최적화합니다.
- 넓은 환경 적응력: 낮은 수분 흡수, 안정적인 다이 일렉트릭 온도 특성을 통합가혹한 환경에 적합한 넓은 작동 온도 범위 (-55°C ~ 288°C).
-고위 항공 우주 신뢰성: 중요한 응용 프로그램에 대한 향상 된 열 전도성, 전기 강도 및 일관된 성능을 제공하여 외국 동등한 것을 대체합니다.
전형적 사용법
- 항공 우주 및 객실 장비
- 마이크로 웨이브 / RF 시스템
- 레이더와 군사 레이더 장비
- 피드 네트워크
-단계 민감성 및 단계 배열 안테나
- 위성 통신 시스템
품질 및 가용성
이 PCB는 IPC-Class-2 품질 표준을 엄격히 준수하여 항공 우주, 군사 및 상업 전자 시스템에 대한 신뢰할 수있는 성능을 보장합니다.글로벌 프로젝트에 대한 강력한 지원을 제공하며 적시에 국제적으로 수행하는 것을 촉진합니다..
|
|
