제품 상세 정보:
|
| 기본 재료: | TP960 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.6mm | PCB 크기: | 108mm × 96mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 두 외부 레이어 모두 1oz(1.4mils) | 표면 마무리: | 몰입 금 (enig) |
| 강조하다: | 고주파 RF PCB 보드,2층 PCB 0.6mm 두께,35um 구리 RF PCB |
||

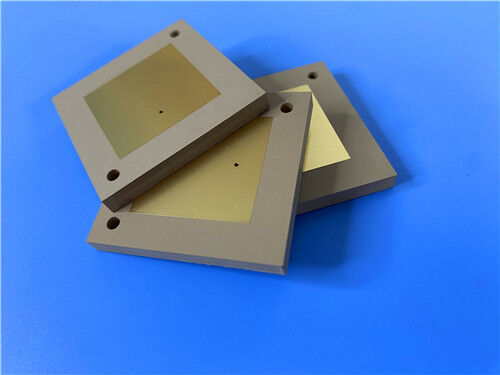

이 PCB는 TP960을 기본 재료로 사용하며, 전자기 없는 니켈 몰입 금 (ENIG) 표면 완화를 갖추고 있으며, IPC-클래스-2 품질 규격을 엄격히 준수합니다.0으로 설계된 쌍면 단단한 구조로.5mm (19.6 mil) TP960 기판 코어, 정밀 전자 시스템의 높은 신뢰성 및 높은 주파수 성능 기준을 충족하도록 조정됩니다.세계 위성 내비게이션 장비 및 미사일 탑재 플랫폼.
PCB 사양
| 건설 매개 변수 | 사양 |
| 기본 재료 | TP960 (세라믹 폴리페닐렌 산화물 (PPO) 합성 합성물, 비 유리섬유 강화) |
| 계층 수 | 쌍면 (2층) 딱딱한 구조 |
| 보드 크기 | 단위 108mm × 96mm, 차원 허용값 ±0.15mm |
| 최소 추적/공간 | 5 밀리 / 6 밀리 |
| 최소 구멍 크기 | 00.3mm |
| 맹인 경로 | 법인화되지 않은 |
| 완성된 보드 두께 | 00.6mm |
| 완성 된 구리 무게 | 양쪽 외부 층에 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 (ENIG) |
| 실크 스크린 | 위층이나 하층에 실크스크린이 적용되지 않습니다. |
|
용접 마스크
|
상단 또는 하단 층에 로더 마스크가 적용되지 않습니다. |
| 품질 관리 | 100% 전기 테스트 운송 전에 수행 |
스택-위 설정
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 (Copper_layer_1) | 구리 | 35μm |
| 기판 코어 | TP960 | 0.5mm (19.6 mil) |
| 하층 구리층 (Copper_layer_2) | 구리 | 35μm |
TP 시리즈 자료 소개
TP 물질은 고주파 열 플라스틱 라미네이트로, 세라믹 필러와 유리섬유 강화가 없는 폴리페닐렌 산화물 (PPO) 합금으로 구성되어 있습니다.그 다이 일렉트릭 상수 (Dk) 는 세라믹과 PPO 樹脂의 비율을 조정하여 정확하게 조정 할 수 있습니다., 그것은 특화된 제조 과정을 통해 예외적인 다이 일렉트릭 성능과 높은 신뢰성을 제공합니다. TP 제품 라인은 구리 클래싱으로 분류됩니다:TP는 구리 없는 부드러운 표면 물질을 나타냅니다., TP-1은 일면 구리 접착 물질을, TP-2는 양면 구리 접착 물질을 나타냅니다.
TP 시리즈 재료의 변압수 상수는 특정 회로 설계 요구 사항을 충족하도록 사용자 정의 된 3 ~ 25 범위 내에서 안정적으로 조절됩니다. 일반적인 Dk 값은 3입니다.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 및 20, 대응 부품 번호 (예를 들어, TP300, TP440, TP600, TP615) 를 가지고 있습니다.주파수와 함께 온건히 증가하지만 10 GHz 범위 내에서 무시할 수 있습니다., 고주파 애플리케이션에 잘 적합합니다.
TP960 재료 특성
| 분류 | 특징 | 사양 |
|
전기적 특성
|
다이 일렉트릭 상수 (Dk) | 9.6 ± 0.19 10GHz에서 |
| 분산 요인 | 010GHz에서 0.0012 | |
| 열 성능 | TCDK | -40ppm/°C (-55°C ~ 150°C) |
| CTE (XYZ 축) | 40/40/55 ppm/°C (-55°C ~ 150°C) | |
| 열전도성 | 0.65 W/mK | |
| 물리적 특성 | 수분 흡수 | 00.01% |
| 불화성 등급 | UL 94-V0 |
전형적 사용법
세계 위성 탐사 시스템 (GNSS)
- 미사일 탑재 장비
- 퓨즈 기술
- 소형 안테나
품질 및 가용성
이 PCB는 IPC-클래스-2 품질 표준을 준수하여 정밀, 군사 및 항공 우주 전자 시스템에 대한 일관된 신뢰성을 보장합니다.글로벌 프로젝트를 지원하고 신속한 이행을 보장합니다.
