| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

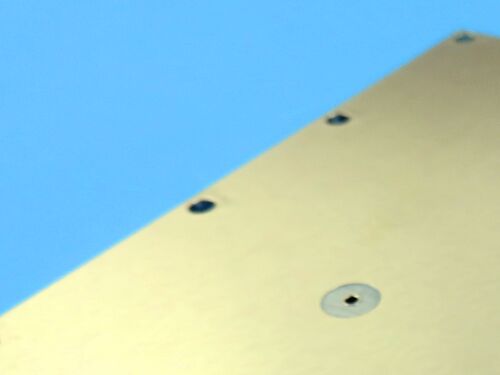

이 2층 강성 PCB는 국제 산업 표준을 준수하여 안정적인 성능을 보장합니다. 항공우주, 마이크로파 및 RF 애플리케이션의 엄격한 요구 사항을 충족하도록 특별히 설계된 F4BTMS615를 기본 기판으로 채택하여 우수한 전기적, 기계적 및 열적 특성을 자랑합니다.
PCB 사양
| 항목 | 세부 정보 |
| 기판 재질 | F4BTMS615 |
| 층 수 | 2층 |
| 보드 치수 | 45.8mm x 102.1mm, 1개, 허용 오차 +/- 0.15mm |
| 최소 트레이스/간격 | 4/5 밀 |
| 최소 홀 크기 | 0.3mm |
| 완성 보드 두께 | 0.3mm |
| 완성 구리 중량 | 1 oz (1.4 밀) (외부 층) |
| 비아 도금 두께 | 20 μm |
| 표면 처리 | 침지 주석 |
| 실크스크린 | 상단 또는 하단 층에 실크스크린이 적용되지 않습니다. |
| 솔더 마스크 | 상단 또는 하단 층에 솔더 마스크가 적용되지 않습니다. |
| 품질 관리 | 출하 전 100% 전기 테스트 수행 |
PCB 스택-업
2층 강성 PCB는 기계적 안정성, 전기적 성능 및 열 전도성을 향상시키기 위해 최적화된 스택업 구조로 설계되었습니다. 상단에서 하단으로의 층은 다음과 같습니다:
| 층 | 사양 |
| 구리 층 1 | 35 μm |
| F4BTMS615 코어 | 0.254 mm (10 밀) |
| 구리 층 2 | 35 μm |
아트워크 및 품질 표준
공급된 아트워크 형식: Gerber RS-274-X, PCB 제조를 위한 글로벌 산업 표준으로, 정확한 설계 데이터 전송 및 편차 감소를 위해 주류 장비 및 소프트웨어와의 호환성을 보장합니다.
품질 표준: IPC-Class-2, 재료, 치수, 전기 및 기계적 성능에 대한 엄격한 요구 사항을 갖춘 널리 인정되는 벤치마크로, 중간 수준의 신뢰성을 갖춘 고성능 전자 애플리케이션을 충족합니다.
가용성
이 PCB는 전 세계 배송이 가능하며, 해외 프로젝트의 다양한 요구를 충족하고 신속한 배송을 보장하기 위해 국제 물류를 지원합니다.
F4BTMS 기판 재질 소개
F4BTMS 시리즈는 F4BTM 시리즈의 업그레이드된 버전으로, 재료 배합 및 제조 기술의 기술적 발전을 이루었습니다. 상당한 양의 세라믹을 추가하고 초박형, 초미세 유리 섬유 천으로 보강함으로써 재료의 성능이 크게 향상되었으며, 더 넓은 범위의 유전 상수를 제공합니다. 항공우주 용도에 적합한 고신뢰성 재료이며 유사한 외국 제품을 대체할 수 있습니다.
초박형, 초미세 유리 섬유 천의 소량과 폴리테트라플루오로에틸렌 수지와 혼합된 균일하게 분산된 특수 나노 세라믹의 대량을 통합함으로써, 재료는 전자기파 전파에 대한 유리 섬유의 부정적인 영향을 줄입니다. 이는 낮은 유전 손실, 향상된 치수 안정성, 감소된 X/Y/Z 이방성, 확장된 사용 가능한 주파수 범위, 향상된 전기 강도 및 증가된 열 전도성을 가져옵니다. 또한, 우수한 낮은 열팽창 계수와 안정적인 유전 온도 특성을 가지고 있습니다. F4BTMS 시리즈는 표준으로 RTF 저조도 구리 포일을 장착하여 도체 손실을 줄이고 우수한 박리 강도를 보장하며, 구리 및 알루미늄 기판 모두와 호환됩니다.
F4BTMS615 재질의 주요 특징
| 주요 특징 | 사양 및 설명 |
| 유전 상수 (Dk) | 6.15 @ 10GHz |
| 손실 계수 | 0.0020 @ 10GHz; 0.0023 @ 20GHz |
| 열팽창 계수 (CTE) | X축: 10 ppm/°C; Y축: 12 ppm/°C; Z축: 40 ppm/°C (-55°C ~ 288°C) |
| 유전 상수의 열 계수 | -96 ppm/°C (-55°C ~ 150°C) |
| 열 전도율 | 0.67 W/mk |
| 수분 흡수 | 0.1% |
일반적인 응용 분야
-항공 우주 장비, 우주 및 객실 장비
-마이크로파 및 RF 장치
-레이더, 군용 레이더
-피드 네트워크
-위상 민감 안테나, 위상 배열 안테나
-위성 통신 및 기타 관련 응용 분야
결론
이 2층 강성 PCB는 F4BTMS615 재질의 우수한 특성과 엄격한 출하 전 품질 관리 조치에 힘입어 뛰어난 고주파 성능, 구조적 안정성 및 제조 용이성을 보여줍니다.
이러한 특성은 안정적인 유전 특성, 낮은 손실 및 우수한 치수 안정성을 요구하는 항공 우주, 마이크로파, 레이더 및 위성 통신 프로젝트에 참여하는 글로벌 제조업체에게 이상적이고 신뢰할 수 있는 옵션입니다.
|
|
