| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

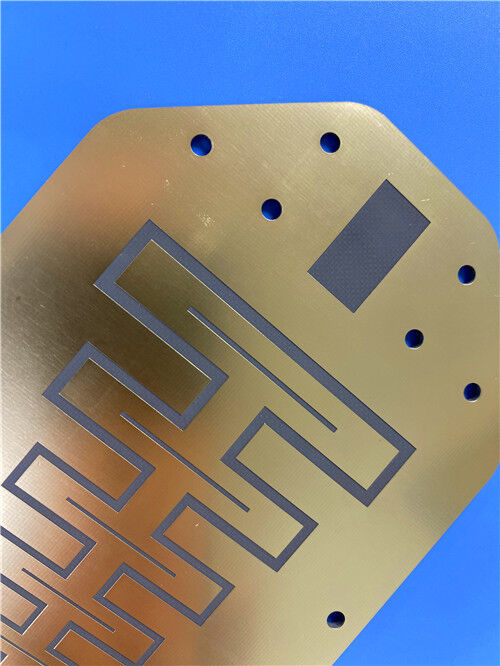

이것은 고성능 RF 등급 재료로 제작된 2층 강성 PCB입니다.RF-30A고급 수지 시스템과 최적화된 유리 섬유 보강재로 설계되었습니다. 이 PCB는 RF-30A의 뛰어난 고주파 신호 전송, 낮은 유전 손실 및 우수한 환경 안정성을 통합하여 산업 표준을 준수합니다. 0.6mm의 완성 두께, 외부 레이어의 1oz 구리 무게, 무전해 니켈 침지 금(ENIG) 표면 마감으로 고속, 고주파 RF 및 전자 애플리케이션에 대한 안정적인 성능을 보장합니다.
PCB 세부 정보
| 항목 | 사양 |
| 기판 재료 | RF-30A |
| 레이어 수 | 2 레이어 |
| 보드 크기 | 85.6mm x 99.8mm (개당) |
| 최소 트레이스/간격 | 4/6 밀 |
| 최소 홀 크기 | 0.25mm |
| 블라인드 비아 | 없음 |
| 완성 보드 두께 | 0.6mm |
| 완성 구리 무게 (외부 레이어) | 1 oz (1.4 밀) |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 무전해 니켈 침지 금 (ENIG) |
| 상단 실크스크린 | 흰색 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 녹색 |
| 하단 솔더 마스크 | 아니요 |
| 전기 테스트 | 출하 전 100% 전기 테스트 실시 |
PCB 스택-위로
다음과 같은 스택업 구조를 가진 2층 강성 PCB입니다 (상단에서 하단으로):
| 레이어 유형 | 사양 |
| 구리_레이어_1 | 35 μm |
| RF-30A | 20밀 (0.508mm) |
| 구리_레이어_2 | 35 μm |
아트워크 및 품질 표준
Gerber RS-274-X는 이 PCB에 지정된 아트워크 형식으로, PCB 제조를 위한 업계 표준으로 보편적으로 인정받고 있습니다. 이 형식은 대부분의 전문 제조 장비 및 설계 소프트웨어와의 호환성을 보장하여 회로 설계 데이터를 물리적 PCB로 정확하게 변환할 수 있습니다. 또한, 이 PCB는 IPC-Class-2 표준의 요구 사항을 충족하며, 이는 전자 부품에 대한 엄격한 성능 및 신뢰성 지침을 설정하여 제품이 상업 및 산업 운영 요구에 적합하도록 보장합니다.
가용성
이 고성능 PCB는 전 세계적으로 이용 가능하며, 지리적 제한 없이 모든 국가로 배송할 수 있어 프로토타이핑 및 대량 생산 주문 모두에 적합합니다.
RF-30A 소개
RF-30A는 고급 수지 시스템과 최적화된 유리 섬유 보강재로 설계된 고성능 RF 등급 라미네이트 재료로, 뛰어난 고주파 신호 전송 성능, 낮은 유전 손실 및 우수한 환경 안정성을 제공합니다. 고속, 고주파 RF 애플리케이션을 위해 특별히 설계되었으며 260°C 무연 어셈블리 공정을 완벽하게 준수하여 열악한 작동 조건에서도 안정적인 성능을 보장합니다.
일반적인 응용 분야
RF-30A – 안정적인 성능 라미네이트
RF-30A는 AGC의 RF 기판 제품군에 속하는 유기-세라믹 라미네이트로, 직조 유리 보강재로 구성됩니다. 이 제품은 세라믹 필러 및 PTFE 코팅 기술 모두에 대한 AGC의 전문성을 활용합니다. RF-30A는 저비용, 대량 상업용 마이크로파 및 RF 애플리케이션에 이상적인 선택입니다.
RF-30A는 일반적인 설계 요구 사항을 초과하는 전기적 및 기계적 안정성을 제공합니다. 저손실 유전체 기판과 저프로파일 구리 포일의 조합은 안정적인 전기적 성능, 개선된 PIMD 레벨 및 광범위한 주파수 범위에서 낮은 삽입 손실을 제공합니다. 낮은 CTE 값, 더 나은 치수 안정성 및 더 큰 강성으로 특징지어지는 향상된 기계적 안정성은 RF 부품이 외부 요인에 덜 영향을 받도록 보장합니다.
RF-30A의 ½ oz 및 1 oz RT 구리에 대한 우수한 박리 강도는 재작업 또는 반복적인 리플로우 납땜 공정이 필요한 애플리케이션에 중요합니다. 초저 수분 흡수율과 안정적인 손실 탄젠트의 조합은 온도 및 습도 변화에 따른 위상 이동을 최소화하는 데 도움이 됩니다. 치수 이동 감소는 또한 광범위한 주파수 범위에서 안정적인 위상 및 임피던스 특성에 기여합니다.
RF-30A는 세라믹 필러로 최적화되어 낮은 Z축 CTE를 달성하여 PTH 신뢰성을 향상시키고 다층 회로의 제작을 단순화합니다. 이러한 특성은 더 안정적인 PIMD 성능도 지원합니다.
이점
| 속성 | 조건 | 일반 값 | 단위 | 테스트 방법 |
| 유전 상수 | @ 1.9 GHz | 2.97 ± 0.05 | IPC-TM 650 2.5.5.5.1 수정 | |
| 손실 계수 | @ 1.9 GHz | 0.0013 | IPC-TM 650 2.5.5.5.1 수정 | |
| @ 10 GHz | 0.0020 | IPC-TM 650 2.5.5.5.1 수정 | ||
| 체적 저항률 | 3.0 x 109 | Mohm·cm | IPC-650 2.5.17.1 | |
| 표면 저항률 | 2.0 x 108 | Mohms | IPC-650 2.5.17.1 |
| 열 전도율 | 0.42 | W/M*K | IPC-650 2.4.50 | |
|
CTE (50-150°C) |
X | 8 |
ppm/°C |
IPC-650 2.4.41 |
| Y | 11 | |||
| Z | 60 |
| 비열 | 0.95 | J/gK | IPC-650 2.4.50 | |
| 밀도 | 비중 | 2.16 | g/cm3 | IPC-TM-650 2.3.5 |
| 굽힘 강도 | MD | 126.5 (18,000) | N/mm2 (psi) | IPC-650 2.4.18.3 |
| CD | 119.5 (17,000) | N/mm2 (psi) | IPC-650 2.4.19 | |
| 인장 강도 | MD | 133.6 (19,000) | N/mm2 (psi) | IPC-TM-650 2.4.18.3 |
| CD | 105.5 (15,000) | N/mm2 (psi) | IPC-650 2.4.19 | |
|
치수 안정성 |
MD |
0.049 0.025 |
% (30 밀) % (60 밀) |
IPC-650 2.4.39 (에칭 후) |
| CD |
0.041 0.026 |
% (30 밀) % (60 밀) |
||
| MD |
0.049 0.019 |
% (30 밀) % (60 밀) |
IPC-650 2.4.39 (응력 후) |
|
| CD |
0.031 0.011 |
% (30 밀) % (60 밀) |
| 일반 두께 | |
| 인치 | mm |
| 0.020 | 0.51 |
| 0.030 | 0.76 |
| 0.040 | 1.02 |
| 0.060 | 1.52 |
| 사용 가능한 시트 크기 | |
| 인치 | mm |
| 12 x 18 | 305 x 457 |
| 16 x 18 | 406 x 457 |
| 18 x 24 | 457 x 610 |
| 36 x 48 | 914 x 1,220 |
|
|
