| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
F4BTMS 시리즈는 F4BTM 시리즈의 업그레이드 버전으로, 재료 배합 및 제조 공정에서 기술적 혁신을 특징으로 합니다. 이 재료는 상당한 양의 세라믹 충전재를 통합하고 초박형, 초미세 유리 섬유 천으로 강화되어 성능이 크게 향상되고 유전 상수 범위가 넓어졌습니다. 항공 우주 등급의 고신뢰성 재료로 분류되어 유사한 국제 제품을 대체할 수 있습니다.
최소한의 초박형, 초미세 유리 섬유 천 보강과 균일하게 분산된 특수 나노 세라믹 및 PTFE 수지 매트릭스의 조합은 전자기파 전파 중 유리 섬유 효과를 최소화하고 유전 손실을 줄이며 치수 안정성을 향상시킵니다. 이 배합은 또한 재료의 X/Y/Z 이방성을 낮추고 사용 가능한 주파수 범위를 확장하며 전기적 강도를 높이고 열 전도성을 향상시킵니다. 또한, 이 재료는 우수한 낮은 열팽창 계수와 온도에 따른 안정적인 유전 특성을 나타냅니다.

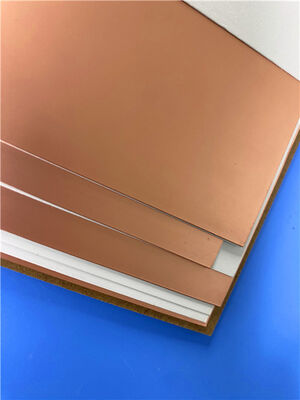

F4BTMS255는 표준으로 RTF 저프로파일 구리 포일과 함께 공급되어 우수한 박리 강도를 유지하면서 도체 손실을 줄입니다. 구리 또는 알루미늄 기판과도 결합할 수 있습니다. PCB는 표준 PTFE 가공 기술을 사용하여 제작할 수 있습니다. 이 재료의 우수한 기계적 및 물리적 특성은 다층, 고층 수 및 백플레인 애플리케이션에 적합합니다. 또한 조밀한 홀 패턴 및 미세 라인 회로에 대한 우수한 가공성을 보여줍니다.
제품 특징
일반적인 응용 분야
| 제품 기술 매개변수 | 제품 모델 및 데이터 시트 | ||
| 제품 특징 | 시험 조건 | 단위 | F4BTMS255 |
| 유전 상수 (일반) | 10GHz | / | 2.55 |
| 유전 상수 허용 오차 | / | / | ±0.04 |
| 유전 상수 (설계) | 10GHz | / | 2.55 |
| 손실 탄젠트 (일반) | 10GHz | / | 0.0012 |
| 20GHz | / | 0.0013 | |
| 40GHz | / | 0.0016 | |
| 유전 상수 온도 계수 | -55 ~150°C | PPM/°C | -92 |
| 박리 강도 | 1 OZ RTF 구리 | N/mm | >1.8 |
| 체적 저항률 | 표준 조건 | MΩ.cm | ≥1×10^8 |
| 표면 저항률 | 표준 조건 | MΩ | ≥1×10^8 |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >32 |
| 파괴 전압 (XY 방향) | 5KW,500V/s | KV | >40 |
| 열팽창 계수 (X, Y 방향) | -55 ~288°C | ppm/°C | 15, 20 |
| 열팽창 계수 (Z 방향) | -55 ~288°C | ppm/°C | 80 |
| 열 응력 | 260°C, 10초, 3회 | / | 박리 없음 |
| 수분 흡수율 | 20±2°C, 24시간 | % | 0.025 |
| 밀도 | 상온 | g/cm3 | 2.26 |
| 장기 작동 온도 | 고저온 챔버 | °C | -55~+260 |
| 열 전도성 | Z 방향 | W/(M.K) | 0.31 |
| 난연성 | / | UL-94 | V-0 |
| 재료 구성 | / | / | PTFE, 초박형 및 초미세 유리 섬유, 세라믹. |
|
|
