| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

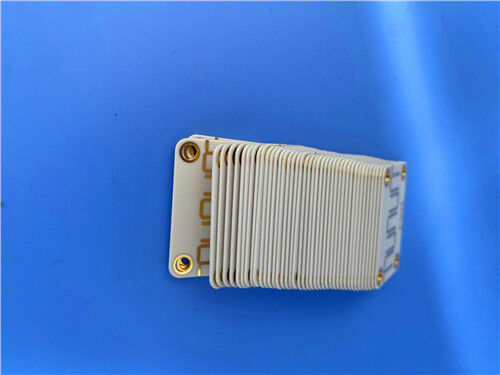

이 쌍면 PCB는AD300D원소 기판으로 EPIG (닉스 없는) 표면 가공을 포함합니다. 외층에 1온스 (1.4 밀리) 구리 클래싱이 구성되어 있으며, 완성된 보드의 두께는 1.2mm입니다.그리고 20μm 가루를 통해, PCB는 일관된 전기 성능과 고 정밀 제조 균일성을 제공하여 셀룰러 인프라 기지 스테이션 안테나와 같은 애플리케이션에 매우 적합합니다.자동차용 텔레매틱스 안테나 시스템, 상업용 위성 라디오 안테나
PCB 제작 세부 사항
| 사양 | 세부 사항 |
| 원료 | AD300D |
| 계층 수 | 2면 PCB |
| 보드 크기 | 단위당 67mm x 102.6mm, +/- 0.15mm |
| 최소 추적/공간 | 4/6 밀리 |
| 최소 구멍 크기 | 00.4mm |
| 실명선 / 묻힌 선 | 장님 비아스가 없습니다. |
| 완성된 판 두께 | 10.2mm |
| 완성된 Cu 무게 | 1 온스 (1.4 밀리) 외층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | EPIG (니켈 없는) |
| 최고 실크 스크린 | 아니 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 아니 |
| 바닥 용접 마스크 | 아니 |
| 품질 관리 | 100% 운송 전에 사용 된 전기 테스트 |
PCB 스택업
| 스택업 레이어 | 사양 |
| 구리층1 | 35μm |
| AD300D 코어 | 10.016mm (40mil) |
| 구리층2 | 35μm |
그림의 종류
PCB 제조에 제공되는 그림은 PCB 제조 데이터를 전송하는 산업에서 인정되는 프로토콜인 Gerber RS-274-X 표준을 준수합니다.
품질 표준
이 PCB는 인쇄 회로 보드에 대한 널리 인정된 산업 기준인 IPC-Class-2 표준을 준수합니다. IPC-Class-2 표준은 PCB 품질, 성능,그리고 신뢰성, 일관성 있는 작동과 중간 신뢰성을 필요로 하는 대부분의 상업 및 산업용 애플리케이션에 적합합니다.
전 세계 사용 가능성
이 PCB는 전 세계 공급에 사용할 수 있습니다. 우리는 다양한 국가와 지역에 있는 고객에게 제품의 신속한 배달을 보장하기 위해 신뢰할 수 있는 물류 및 운송 서비스를 제공합니다,소량 및 대용량 주문의 요구 사항을 모두 수용 할 수있는 능력.
AD300D 기본 재료에 대한 소개
AD300D 라미네이트는 유리로 강화된 PTFE 기반의 재료로우수한 수동 인터모들레이션 (PIM) 성능오늘날 무선 안테나 시장의 요구에 부응하도록 제작되었습니다.이 PTFE 樹脂 기반 물질은 표준 PTFE 제조 공정과 호환되며 전기 및 기계 성능을 향상시키는 비용 효율적인 구조를 제공합니다..
AD300D의 주요 특징
| 주요 특징 | 사양 |
| 다이 일렉트릭 상수 (Dk) | 2.94 10GHz/23°C에서 |
| 분산 요인 | 0.0021 10GHz/23°C에서 |
| 열 확장 계수 (CTE) | 24ppm/°C (X축), 23ppm/°C (Y축), 98ppm/°C (Z축) (-55~288°C) |
| 다이렉트릭 상수의 열 계수 | -73ppm/°C |
| 불 retardant 등급 | UL 94 V-0 |
이점
전형적 사용법
결론
이 PCB는 전문가, 연구 개발 기관,셀룰러 인프라 기지 스테이션 안테나 개발 및 제조업에 종사하는 기술 기업, 자동차 텔레매틱스 안테나 시스템, 상업용 위성 라디오 안테나이 PCB는 안정적인 전기 성능을 필요로 하는 높은 요구의 무선 애플리케이션에 대한 신뢰할 수 있고 고품질의 솔루션입니다., 낮은 손실, 우수한 PIM 성능.
|
|
