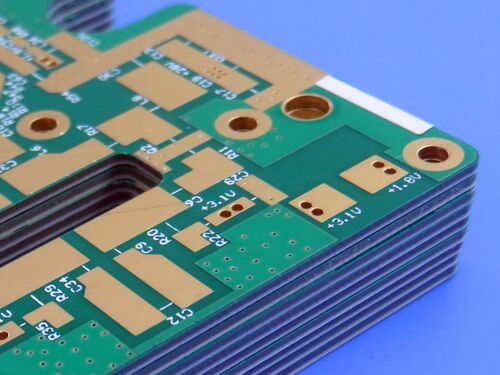

이 PCB는 High Tg 170°C FR-4로 통합된 RT duroid 5880 고주파 라미네이트를 사용하여 뛰어난 고주파 신호 무결성을 제공합니다.그것은 Immersion Gold (ENIG) 표면 완공으로 장착되어 있으며 용접 마스크와 실크 스크린이없는 양면 구성을 채택합니다.정확한 차원 제어와 엄격한 품질 보장 프로토콜에 의해 지원,이 PCB는 고 신뢰성 전자 애플리케이션의 엄격한 성능 요구 사항을 충족하도록 특별히 설계되었습니다..
PCB 세부 정보
| 건설 매개 변수 | 사양 |
| 원료 | 1.575mm RT/duroid 5880 + PP + 0.5mm 고열 170°C FR-4 |
| 계층 수 | 구리 3층 |
| 보드 크기 | 조각당 74mm × 101mm |
| 완성된 판 두께 | 2.3mm (라미네이션 후) |
| 완성된 Cu 무게 | 외층: 1 온스; 내부층: 0.5 온스 완공 구리 |
| 표면 마감 | 잠수 금 (ENIG) |
| 솔더 마스크 & 실크 스크린 | 이중 면: 용접 마스크 (유 없는) 및 실크 스크린 (말 없는) |
| 특별 한 특징 | 단계 모양의 윤곽 (단계형 프로필) |
| 품질 검사 | 100% 운송 전에 전기 테스트 |

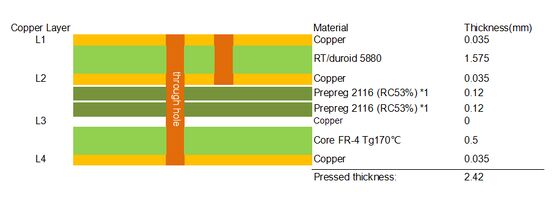

PCB 스택업
| 레이어 타입 | 스펙 (위에서 아래로) |
| 구리층 | 구리_층_1: 1온스 (35μm) |
| 다이렉트릭 층 | RT 대동기 5880: 1.575mm |
| 구리층 | 구리층: 0.5oz (17.5μm) |
| 프리프레그 레이어 (PP) | 표준 PP (응용 재료 시스템) - 계층 1 |
| 프리프레그 레이어 (PP) | 표준 PP (응용 재료 시스템) - 2층 |
| 핵층 | 높은 Tg 170°C FR-4: 0.5mm |
| 구리층 | Copper_layer_4: 1온스 (35μm) |
그림의 종류
정확하고 효율적인 PCB 제조를 보장하기 위해, 이 PCB를 위해 제공된 그림은 PCB 제조에 대한 산업 표준 파일 형식인 Gerber RS-274-X 형식으로 제공됩니다.
품질 표준
이 PCB는 인쇄 회로 보드에 대한 널리 채택 된 산업 표준인 IPC-Class-2 표준을 엄격하게 준수하여 제조 및 검사됩니다.IPC-클래스-2는 일반 전자 제품에 대한 요구 사항을 명시합니다., 일반적인 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
사용 가능성
이 PCB는 전 세계적으로 판매되고 있습니다. with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.
RT/duroid 5880 자료 소개
RT/duroid 5880는 로저스 코퍼레이션이 개발한 고성능 폴리테트라플루오레틸렌 (PTFE) 기반 복합 다이 일렉트릭 물질로,저손실 전자 애플리케이션그것은 PTFE의 우수한 전기적 특성을 향상 된 기계적 견고성과 결합하는 섬유 유리 강화 구조를 갖추고 있습니다.정밀 고주파 PCB 제조에 적합하게 만드는.
RT/duroid 5880 라미네이트는 다이 일렉트릭 상수 (Dk) 를 엄격하게 제어하고, 전통적인 마이크로 웨브 라미네이트에 비해 합리적인 비용으로 사용할 수 있습니다.PTFE 기반 재료와 달리, RT/duroid 5880은 제조 공정을 단순화 하는 특별한 구멍 처리 또는 처리 절차가 필요하지 않습니다. 이 재료는 UL 94 V-0 등급입니다.활성 장치 및 고전력 RF 설계에 적합하도록 만드는.
RT/duroid 5880 재료의 열 팽창 계수 (CTE) 는 회로 설계자에게 몇 가지 주요 이점을 제공합니다.우수한 차원 안정성을 보장합니다.RT/duroid 5880 라미네이트의 최적화된 Z축 CTE는 심각한 열 충격 응용 프로그램에서도 신뢰할 수있는 접착 된 구멍 품질을 보장합니다.뚜렷한 유리 전환 온도가 없습니다 (Tg), 회로 처리 온도 전체 범위에서 안정적인 확장 특성을 유지합니다.
RT/Duroid 5880 재료의 특징
| 물질적 재산 | 사양 |
| 다이 일렉트릭 상수 (Dk) | 210GHz/23°C에서 0.20 ± 0.02 |
| 분산 요인 (Df) | 0.0009 10GHz/23°C에서 |
| 열전도성 | 0.29 W/m·°K |
| 열 확장 계수 (CTE) | X: 12ppm/°C; Y: 14ppm/°C; Z: 210ppm/°C |
| 유리 전환 온도 (Tg) | 아무것도 (PTFE 기반 물질, 명확한 Tg가 없습니다) |
| 수분 흡수 (24시간) | 00.01% |
| 불화성 등급 | UL 94 V-0 |
전형적 사용법
-마이크로파 및 밀리미터파 통신 시스템 (60GHz까지)
- 레이더 및 위성 통신 장비
- RF 전력 증폭기 및 필터
- 항공 및 방위 전자 시스템
- 고주파용 시험 및 측정 장비
-5G 밀리미터파 기지국 및 단말 장치
요약
극히 낮은 신호 손실, 우수한 차원 안정성 그리고 신뢰할 수 있는 구조 성능으로, 이 3층 구리 PCB는 엔지니어들에게 이상적인 해결책입니다.높은 신뢰성과 안정적인 고주파 신호 전송을 추구하는 전자 제품 제조업체 및 RF 시스템 통합자그것은 마이크로 웨브 통신, 레이더 시스템, 항공 우주 전자 장비 및 5G 밀리미터 웨브 장치 등 고 주파수 응용 프로그램의 고 성능 요구 사항을 효과적으로 충족합니다..
하이브리드 PCB란 무엇일까요?
A하이브리드 PCB(하이브리드 인쇄 회로 보드) 는 단일 균일 물질을 사용하는 대신 구조에 두 가지 또는 여러 가지 다른 유형의 다이 일렉트릭 물질을 통합하는 전문 PCB를 의미합니다.하이브리드 PCB를 설계하는 핵심 목적은 성능을 균형 잡는 것입니다., 비용 및 기능적 요구 사항은 회로 보드의 전반적인 성능을 최적화하기 위해 각 재료의 고유 한 장점을 활용합니다.
실무에서, 하이브리드 PCB는 종종 고성능, 고비용 다이 일렉트릭 물질 (RT/듀로이드 5880와 같이) 을 비용 효율적인,구조적으로 견고한 재료 (예: 170°C FR-4의 고 Tg)예를 들어, 이 문서에 명시된 PCB는 RT/duroid 5880의 하이브리드 구조를 채택합니다.저손실 신호 전송) 및 170°C FR-4의 높은 Tg (구조 지원 및 비용 통제), 이것은 하이브리드 PCB의 전형적인 예입니다.
하이브리드 PCB의 주요 특성 및 장점:
성능 최적화: 다른 기능 영역에 맞춘 재료 선택 (예를 들어, 고주파 신호 계층은 낮은 Dk / Df 재료를 사용하지만 구조 계층은 고강도 재료를 사용합니다).
-비용 효율성: 전체 보드 대신 중요한 영역에서만 고성능 재료를 사용하여 전체 비용을 줄이십시오.
-기능적 다재다능성: 단일 PCB에서 고주파 전송, 기계적 견고성 및 열 관리와 같은 다양한 요구 사항을 충족합니다.
- 애플리케이션 적응성: 여러 성능 요구 사항을 동시에 충족해야하는 항공 우주, 통신 및 의료 장비와 같은 복잡한 전자 시스템에서 널리 사용됩니다.
|
|
