| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

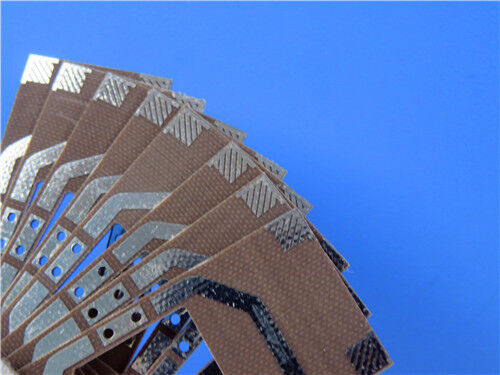

이 2층 강성 PCB는 무선 주파수(RF) 및 마이크로파 애플리케이션을 위해 특별히 설계되었으며, TLX-0—폴리테트라플루오로에틸렌(PTFE) 유리 섬유 복합 기판—을 통합하고 핫 에어 솔더 레벨링(HASL) 표면 마감을 특징으로 합니다. 우수한 기계적 안정성, 일관된 유전 성능 및 극한 환경에서의 안정적인 작동을 제공하여 레이더 시스템, 모바일 통신 및 RF 부품에 사용되는 저층 수 마이크로파 설계에 적합합니다.
PCB 사양
| PCB 구조 및 표면 처리 매개변수 | 사양 |
| 레이어 구성 | 블라인드 비아 없는 2층 강성 PCB |
| 보드 치수 | 단위당 89mm x 46mm (총 10개 단위) ±0.15mm |
| 완성 두께 | 0.6mm |
| 구리 클래딩 | 외부 레이어용 1oz (1.4mil 또는 35μm에 해당) |
| 비아 도금 | 20μm 비아 도금 두께 |
| 정밀 공차 | 최소 트레이스/간격: 4/5mil; 최소 드릴 구멍 크기: 0.2mm |
| 표면 마감 | HASL (핫 에어 솔더 레벨링) |
| 실크스크린 | 상단 또는 하단 레이어에 실크스크린 없음 |
| 솔더 마스크 | 상단 또는 하단 레이어에 솔더 마스크 없음 |
| 품질 관리 | 출하 전 100% 전기 테스트 수행 |
PCB 스택업
| 스택업 레이어 (상단에서 하단으로) | 재질 및 두께 |
| 구리_레이어_1 | 35μm 구리 포일 |
| 코어 기판 | 0.508mm (20mil) 두께의 TLX-0 코어 기판 |
| 구리_레이어_2 | 35μm 구리 포일 |
품질 준수 및 가용성
제조 준수 및 글로벌 가용성 측면에서 이 PCB는 제조 아트워크에 대해 업계 표준 프로토콜인 Gerber RS-274-X 형식을 사용합니다. 이는 PCB 제조 데이터 전송을 위한 업계 표준 프로토콜입니다. PCB 품질, 신뢰성 및 성능에 대한 엄격한 요구 사항을 설정하는 세계적으로 인정받는 벤치마크인 IPC-Class 2 표준을 엄격하게 준수합니다. 또한 이 PCB는 전 세계 공급이 가능하며, 소량 프로토타이핑 및 대량 생산을 모두 지원하여 전 세계 고객의 다양한 요구를 충족합니다.
TLX-0 재질 소개
TLX 시리즈 라미네이트는 RF 애플리케이션을 위한 신뢰할 수 있는 PTFE 유리 섬유 복합 재료로, 2.45-2.65 DK 범위, 다양한 두께 및 구리 클래딩 옵션을 갖추고 있어 저층 수 마이크로파 설계에 이상적입니다. 유리 섬유 보강은 열악한 환경(진동, 고온, 방사선, 해수, 넓은 온도 범위)에 대한 저항성을 보장합니다. 주요 변형인 TLX-0은 ±0.04 공차로 2.45 DK를 가집니다.
TLX-0의 주요 특징
| 주요 기술 특징 (TLX-0) | 사양 |
| 유전 상수 (DK) | 10GHz에서 2.45 ± 0.04 |
| 손실 계수 (Df) | 10GHz에서 0.0021 |
| 수분 흡수 | 0.02% (향상된 신뢰성을 위한 낮은 수분 흡수율) |
| CTE (열팽창 계수) | X축: 21 ppm/°C; Y축: 23 ppm/°C; Z축: 215 ppm/°C |
| 박리 강도 | 12 lbs/in (강력한 구리-기판 접착력 제공) |
| 난연 등급 | UL 94 V0 등급 (난연 안전 표준 충족) |
성능 이점
TLX-0 기판의 핵심 성능 이점은 PCB에 다음과 같은 실질적인 이점을 제공합니다:
- -160 dBc 미만으로 측정된 우수한 PIM (수동 상호 변조) 값—고성능 RF 애플리케이션에 중요합니다.
-우수한 기계적 및 열적 특성으로 극한 작동 환경에서 내구성과 안정성을 보장합니다.
-낮고 안정적인 유전 상수(DK)와 엄격한 공차로 일관된 고주파 성능을 보장합니다.
-치수 안정성으로 인해 뒤틀림이 최소화되고 열 순환 중 정확한 부품 정렬이 보장됩니다.
-낮은 수분 흡수율(0.02%)로 습하거나 열악한 환경 조건에서 신뢰성을 향상시킵니다.
-극도로 낮은 손실 계수(Df)로 마이크로파 전송 중 신호 손실을 줄입니다.
-UL 94 V0 난연 등급으로 산업 및 항공 우주 애플리케이션의 안전 표준을 충족합니다.
-저층 수 마이크로파 설계를 위한 최적화로 높은 성능과 비용 효율성의 균형을 맞춥니다.
대상 애플리케이션
TLX-0 기판의 고급 특성을 활용하는 이 2층 PCB는 다음과 같은 RF 및 마이크로파 시스템에 이상적인 솔루션입니다:
-RF 수동 부품: 커플러, 분배기, 결합기 및 기타 수동 마이크로파 장치.
-능동 RF 부품: 모바일 통신 및 레이더 시스템에 사용되는 증폭기 및 안테나.
-테스트 장비: 안정적인 유전 성능이 필요한 마이크로파 테스트 장비.
-특수 애플리케이션: 마이크로파 전송 장치, 우주 등급 RF 부품 및 해양/항공 고도계 기판.
결론
요약하자면, 이 2층 강성 PCB는 RF 및 마이크로파 애플리케이션을 위한 고신뢰성 솔루션입니다. 정밀 제조, IPC-Class 2 준수 및 TLX-0 기판의 장점(안정적인 유전 성능, 내구성, 극한 환경 저항)은 저층 수 마이크로파 설계 요구 사항을 충족합니다. 프로토타이핑 및 대량 생산을 위해 전 세계적으로 공급 가능하며, 레이더, 모바일 통신 및 항공 우주/해양 애플리케이션의 전문 RF 프로젝트를 위한 견고하고 비용 효율적인 옵션을 제공합니다.
|
|
