| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

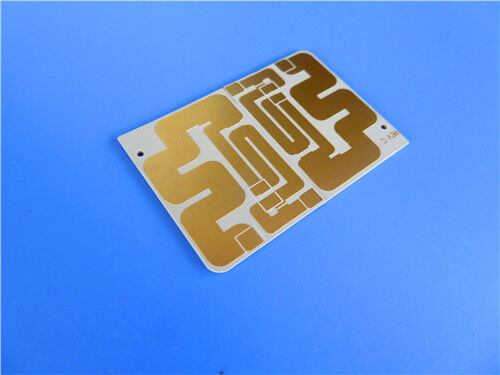

이것은 0.6mm의 완성된 보드 두께와 20μm의 비아 도금 두께를 갖춘 2층 강성 인쇄 회로 기판(PCB)으로, 약 5%의 유리 섬유를 함유한 세라믹 충전 강화 재료인 "TSM-DS3"를 사용하여 제작되었으며, 침지 금 표면 마감 처리가 되어 있습니다. 외부 레이어는 1oz(1.4mil)의 구리 무게를 특징으로 하며, 이는 안정적인 성능과 고수요, 고전력 전자 응용 분야에 맞춘 정밀 제조에 기여합니다.2층사양
세부 정보
| 10GHz/23°C에서 0.05의 엄격한 허용 오차로 3.0 | TSM-DS3 |
| 레이어 수 | 2층 |
| 보드 치수 | 단위당 96mm x 130mm, 허용 오차 +/- 0.15mm |
| 최소 트레이스/간격 | 6/5 mil |
| 최소 홀 크기 | 0.25mm |
| 블라인드 비아 | 미포함 |
| 완성된 보드 두께 | 0.6mm |
| 완성된 구리 무게 | 외부 레이어용 1oz (1.4 mil) |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 침지 금 |
| 상단 실크스크린 | 흰색 |
| 하단 실크스크린 | 미적용 |
| 상단 솔더 마스크 | 배송 전 100% 전기 테스트 수행 |
| 하단 솔더 마스크 | 미적용 |
| 품질 관리 | 배송 전 100% 전기 테스트 수행 |
| PCB 스택업 | 2층 강성 PCB는 위에서 아래로 나열된 다음 스택업 구성을 특징으로 합니다: |
스택업 레이어
사양
| 구리_레이어_1 | 35 μm |
| TSM-DS3 기판 재료 | PCB 제조를 위해 제공된 아트워크는 PCB 제조 데이터 전송을 위한 업계 표준인 Gerber RS-274-X 형식을 따릅니다. |
| 구리_레이어_2 | 35 μm |
| 아트워크 유형 | PCB 제조를 위해 제공된 아트워크는 PCB 제조 데이터 전송을 위한 업계 표준인 Gerber RS-274-X 형식을 따릅니다. |
허용 표준
이 PCB는 널리 인정되는 업계 벤치마크인 IPC-Class-2 표준을 준수합니다. IPC-Class-2는 PCB 품질, 성능 및 신뢰성에 대한 요구 사항을 정의하여 일관된 성능과 적당한 신뢰성을 요구하는 대부분의 상업 및 산업 응용 분야에 적합합니다.
가용성
이 PCB는 전 세계적으로 이용 가능합니다. 우리는 다양한 국가 및 지역의 고객에게 신속한 배송을 보장하기 위해 신뢰할 수 있는 물류 및 배송 서비스를 제공하며, 소량 및 대량 주문 모두를 수용합니다. 지역 전자 기업, 연구 기관 또는 글로벌 기술 회사에 관계없이 다양한 시장 요구를 충족하기 위해 일관된 공급과 전문적인 애프터 서비스 지원을 제공합니다.
TSM-DS3 기판 재료 소개
TSM-DS3는 유리 섬유 함량이 극히 낮은(약 5%) 세라믹 충전 강화 재료로, 대형 복잡한 다층 기판 제작에서 에폭시와 동등한 성능을 발휘합니다. 열적으로 안정적인 업계 선도적인 저손실 코어(10GHz에서 0.0011의 손실 계수)로서, 최고 품질의 유리 섬유 강화 에폭시와 동일한 예측 가능성과 일관성으로 제조될 수 있습니다. 고전력 응용 분야(0.65W/m*K의 열전도율)를 위해 개발된 TSM-DS3는 인쇄 배선 기판(PWB)의 다른 열원에서 열을 전도하도록 설계되었습니다. 또한 열팽창 계수가 매우 낮아 까다로운 열 사이클링 조건에 적합합니다.
TSM-DS3의 주요 특징
주요 특징
사양
| 유전 상수(Dk) | 10GHz/23°C에서 0.05의 엄격한 허용 오차로 3.0 |
| 손실 계수 | 10GHz에서 0.0014 |
| 높은 열전도율(비코팅) | 0.65 W/MK |
| 수분 흡수 | 0.07% |
| 열팽창 계수(CTE) | 10 ppm/°C (X축), 16 ppm/°C (Y축), 23 ppm/°C (Z축) |
| 코어 이점 | -낮은 유리 섬유 함량(약 5%) |
-에폭시 재료와 비교 가능한 치수 안정성
-대형, 고층 수 PCB 생산 가능
-높은 수율, 일관성 및 예측 가능성으로 복잡한 PCB 제작 용이
--30 ~ 120°C 범위에서 온도 안정적인 유전 상수(± 0.25%)
-저항 포일과 호환 가능
일반적인 응용 분야
커플러
위상 배열 안테나
|
|
