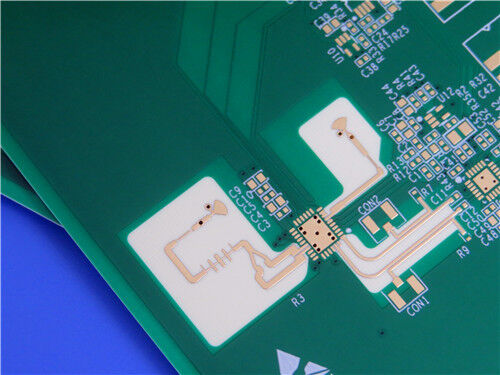

RO4003C 및 FR-4 재료에 4층 고주파 하이브리드 PCB

이 4층 하이브리드 고주파 PCB는 RO4003C와 FR4 (TG175) 을 결합한 복합 기판을 갖추고 있으며, 고주파 성능과 비용 효율성 사이의 최적의 균형을 이루고 있습니다.IPC-3 표준을 엄격히 준수하여 제조, 그것은 정확한 구조 제어와 신뢰할 수있는 공정 품질을 자랑하며 안정적인 성능과 적당한 비용을 요구하는 고 주파수 신호 전송 시나리오에 이상적입니다.우수한 전기적 특성을 통합, 기계적 안정성 및 프로세스 호환성,이 제품은 광범위한 전자 장치의 응용 요구를 충족시킬 수 있습니다.

PCB사양

PCB 스택업 구조 (위에서 아래로)

RO4003C 기판 소개

RO4003C는 로저스 코퍼레이션이 개발한 독점 유리 천으로 강화된 세라믹으로 채워진 탄화수소 복합재료입니다.그것은 PTFE / 유리 천의 전기 성능을 에포시 樹脂 / 유리의 가공 가능성과 결합합니다., PTFE 마이크로 웨이브 재료와 별도의 구멍 처리 또는 운영 절차의 필요성을 제거합니다. 브로미네이션이 없으며 UL 94 V-0에 적합하지 않습니다.그 대신RO4835또는RO4350B화염 retardance를 필요로 하는 응용 프로그램에 laminates. 그것의 안정적인 dielectric 성질과 비용 효율성 높은 주파수 PCB 제조에 널리 사용.

응용 분야

- 고주파 통신 장비: 마이크로파 안테나, RF 증폭기, 신호 송신기.

자동차 전자: 탑재 레이더, 차량 내 통신 모듈, GPS 내비게이션 시스템.

소비자 전자제품: 고주파 무선 장치, 스마트 웨어러블 기기 및 고속 데이터 전송 장비.

-산업 장비: 안정적인 고주파 신호를 필요로 하는 시험 및 측정 장비 및 산업 제어 시스템.

-항공 및 국방: 저비용 마이크로파 부품 및 항공 통신 장비.

처리점

처리 호환성: 표준 FR-4 장비/과정 및 대부분의 도구 시스템과 호환성; 슬롯 핀, 멀티 라인 도구 및 포스트 에치 펀칭을 권장합니다.대부분의 광 저항 및 표준 DES 시스템과 작동합니다..

보관: 10~32°C (50~90°F) 에서 보관한다. 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람이 먼저 출입하는 사람.

내부층 준비: 더 얇은 코어에는 화학적 표면 준비가 필요하며, 두꺼운 코어는 기계적 스크러브를 허용합니다.

굴착: 500 SFM 이상의 속도를 피하십시오. 칩 부하는 굴착 직경에 따라 달라집니다. 표준 기하학 굴착이 선호됩니다. 구멍 벽 거칠성 8-25 μm, PTH 검사에 기초한 타격 수.

PTH 처리: 표면 준비는 재료 두께에 달려 있습니다. 이중 면 판에 일반적으로 불필요합니다 (다중 층에 필요할 수 있습니다). 특별한 금속화 처리가 없습니다.00025?? 구리 플래시RO4003C 에치백이 없습니다.

구리 접착: 표준 접착 및 SES 프로세스와 호환됩니다. 용접 마스크 접착을 위해 부착 후 표면을 보존합니다.

최종 마감: OSP, HASL 및 대부분의 화학/전압 마감과 호환됩니다.

라우팅: 탄화물 도구를 사용; 라우팅 경로에서 구리를 발각; 회로는 여러 가지 방법 (다이스, 톱, 등) 을 통해 개별화 될 수 있습니다.

다층 결합: 다양한 접착 시스템과 호환됩니다. 접착 매개 변수에 대한 접착 지침을 따르십시오.

고주파 하이브리드 PCB (하이브리드 PCB)

A high-frequency hybrid PCB is a composite printed circuit board that integrates two or more different substrate materials (typically high-frequency and standard substrates) into a single PCB structure각 기판의 강도를 결합합니다: 신호 무결성을 보장하기 위해 고주파 신호 전송이 필요한 영역에서 고주파 기판 (예: RO4003C) 이 사용됩니다.표준 기판 (e이 제품은 전형적인 고주파 하이브리드 PCB입니다.RO4003C 고주파 기판과 FR4 (TG175) 표준 기판을 결합하는.

장점

비용 효율성: 전체 보드에서 고주파 기판을 사용하는 높은 비용을 제거합니다.그것은 높은 주파수 성능을 유지하면서 전체 PCB 생산 비용을 크게 줄입니다..

최적의 성능 일치: 고주파 영역은 낮은 Df와 안정적인 Dk를 가진 고주파 기판을 사용하여 신호 손실, 교차 음향,그리고 안정적인 고주파 신호 전송을 보장하는 지연; 표준 영역은 기본 전기 및 기계적 요구 사항을 충족시키기 위해 FR4 기판을 사용합니다.

프로세스 호환성: 특수 생산 라인의 필요없이 표준 PCB 생산 프로세스를 통해 처리 할 수 있으며 대량 생산을 촉진하고 효율성을 향상시킵니다.

유연한 설계: 다양한 PCB 영역의 신호 전송 요구 사항에 따라 유연하게 설계 될 수 있습니다.다양한 복잡한 전자 제품의 설계 요구에 적응하기 위해 최적의 성능과 비용의 균형을 달성.

단점

복잡한 설계: 설계 프로세스는 열 팽창 계수 (CTE) 및 각기 다른 기판 사이의 변수 차이와 다이 일렉트릭 특성을 고려해야합니다.PCB 레이아웃과 스택업 디자인의 어려움을 증가.

엄격한 라미네이션 요구 사항: 다양한 기판의 물리적 및 화학적 특성의 차이로 인해 라미네이션 프로세스 매개 변수 (온도, 압력,시간) 는 기판 사이의 탈층화 및 구부러짐과 같은 결함을 피하기 위해 엄격하게 통제해야합니다..

더 높은 가공 정밀 요구 사항: 재료 특성의 차이로 인해 불균형 처리 (예를 들어, 굴착, 발각) 가 발생할 수 있습니다.더 높은 처리 정밀도를 요구하고 품질 통제의 어려움이 증가.

더 높은 기술 기준: 제조업체는 재료 선택, 공정 매개 변수 조정 및 결함 관리 등 하이브리드 기판 처리 분야에서 광범위한 경험을 갖추어야 합니다.생산 기술 기준을 높이는 것.
