제품 상세 정보:
|
| 기본 재료: | TFA1020 무유리 PTFE 나노 세라믹 복합 고주파 라미네이트 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.25mm | PCB 크기: | 67.4mm × 89mm(1PCS), 치수 공차: ±0.15mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1온스 | 표면 마감: | 순금 도금 |
| 강조하다: | 침지 금 유연한 PCB,0.15mm 폴리마이드 유연 PCB,융통성 PCB |
||

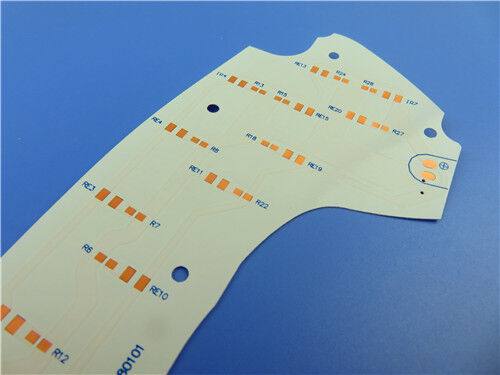

이 2층 강성 TFA1020 고주파 PCB는 까다로운 마이크로파 및 무선 주파수 애플리케이션 시나리오를 위해 설계된 프리미엄 항공우주 등급 회로 솔루션입니다. 혁신적인 유리 없는 PTFE 나노 세라믹 복합 유전체 기판을 채택한 이 회로 기판은 전통적인 유리 섬유 강화 구조를 버리고 유리 섬유로 인한 전자기파 전파 간섭을 완전히 제거합니다. 뛰어난 주파수 안정성과 초저 신호 손실을 제공하여 기존 고주파 PCB 기판에 비해 전반적인 성능이 우수합니다. 0.25mm의 초박형 완성 두께와 1oz의 외부 구리 클래딩을 특징으로 하며, 순금 도금 표면 처리를 채택하여 우수한 전기 전도성, 내구성 있는 산화 저항성 및 장기 작동 안정성을 제공하여 고정밀 항공우주, 레이더 및 위성 장치에 적합합니다. 4/6mil의 미세 라인 트레이스 및 스페이스 라우팅과 0.35mm의 최소 홀 가공을 지원하며, 블라인드 비아 디자인은 없습니다. 이 보드는 상단/하단 솔더 마스크 또는 실크스크린 인쇄 없이 완전한 베어 구리로 가공됩니다.
PCB 사양
| 사양 항목 | 세부 정보 |
| 기판 재질 | TFA1020 유리 없는 PTFE 나노 세라믹 복합 고주파 라미네이트 |
| 층 구성 | 2층 강성 PCB 구조 |
| 완성 보드 두께 | 0.25mm |
| 보드 치수 | 67.4mm × 89mm (1PCS), 치수 공차: ±0.15mm |
| 외부 구리 두께 | 외부 층용 1 oz (1.4 mils) 완성 구리 무게 |
| 비아 도금 깊이 | 20 μm 도금 두께 |
| 최소 트레이스/스페이스 | 4/6 mils |
| 최소 드릴 홀 크기 | 0.35mm |
| 블라인드 비아 디자인 | 채택 안 함 |
| 표면 처리 | 순금 도금 |
| 실크스크린 인쇄 | 상하단에 인쇄 없음 |
| 솔더 마스크 코팅 | 상하단에 코팅 없음 |
| 출하 전 검사 | 100% 전체 전기 검사 |
PCB 스택업 구조
이 대칭형 2층 강성 스택업은 초박형 TFA1020 나노 세라믹 PTFE 유전체 코어를 채택합니다. 독특한 유리 없는 구조 설계는 X/Y/Z 3차원 이방성을 크게 줄여 구리 포일과 매우 잘 맞는 열팽창 특성을 제공합니다. 전통적인 유리 섬유 직조로 인한 전자기 신호 왜곡을 효과적으로 제거하여 고정밀 항공우주 고주파 회로 애플리케이션에 대한 균일한 전기 성능과 뛰어난 치수 안정성을 유지합니다.
| 스택업 층 | 매개변수 세부 정보 |
| 상단 구리 층 | 35 μm 두께 구리 포일 |
| TFA1020 유전체 코어 | 0.127mm (5mil) 고성능 유리 없는 복합 기판 |
| 하단 구리 층 | 35 μm 두께 구리 포일 |
PCB 통계
이 TFA1020 항공우주 등급 고주파 PCB는 간소화된 부품 레이아웃과 합리적인 비아 분포를 특징으로 합니다. 최적화된 구조 레이아웃은 소형 정밀 조립 요구 사항에 적응하여 정교한 RF 기능 모듈에 대한 안정적이고 정확한 신호 전송을 지원합니다.
| 통계 항목 | 수량 |
| 실장 부품 | 24 |
| 총 패드 수 | 30 |
| 스루홀 패드 | 18 |
| 상단 SMT 패드 | 12 |
| 하단 SMT 패드 | 0 |
| 비아 수량 | 11 |
| 네트워크 회로 수량 | 2 |
TFA 시리즈 고주파 기판 개요
TFA 시리즈 기판은 항공우주 고신뢰성 시나리오에 맞춰진 고급 PTFE 세라믹 복합 유전체 재료입니다. 유리 섬유 천 수지 함침 기술을 채택하는 기존 고주파 라미네이트와 달리 TFA 시리즈는 혁신적인 나노 세라믹 및 PTFE 수지 통합 성형과 독점 맞춤형 라미네이션 공정을 사용합니다. 유리 섬유 부품이 전혀 없어 전자기 전송 중 유리 섬유 효과를 제거하여 우수한 주파수 안정성과 업계 최고의 낮은 유전 손실을 달성합니다. 다방향 이방성을 최소화하고 구리와 일치하는 낮은 열팽창 계수 및 안정적인 유전 온도 특성을 특징으로 하며, 수입 고급 기판을 완전히 대체할 수 있습니다. 이 시리즈는 2.94, 3.0, 6.15 및 10.2의 네 가지 선택 가능한 유전 상수를 지원하며, 이는 TFA294, TFA300, TFA615 및 TFA1020 모델에 해당하여 다양한 고주파 회로 설계 요구 사항을 충족합니다.
TFA1020 코어 재질 장점
TFA1020은 초저 신호 감쇠, 뛰어난 온도 적응성 및 효율적인 방열 성능을 통합합니다. 안정적인 전기적 및 기계적 특성은 극한 및 열악한 작업 환경에서 고주파 회로의 일관되고 안정적인 작동을 보장합니다:
| 성능 매개변수 | 성능 이점 |
| 유전 상수 (Dk) | 10GHz에서 10.2, 소형 고주파 항공우주 회로 설계에 대한 정확한 임피던스 매칭 및 안정적인 매개변수 출력을 가능하게 합니다. |
| 손실 계수 (Df) | 10GHz에서 0.0015, 20GHz에서 0.0017, 광대역 신호 손실을 효과적으로 줄이고 완전한 신호 무결성을 유지합니다. |
| 유전 상수 온도 계수 (TCDK) | -55°C ~ 150°C 범위에서 -340 ppm/°C, 급격한 온도 변동 중에도 안정적인 유전 성능을 유지합니다. |
| CTE 매개변수 | X=16 ppm/°C, Y=16 ppm/°C, Z=30 ppm/°C (-55°C ~ 288°C), 조립 및 열 사이클링 중 구리와 동기화된 치수 안정성을 제공합니다. |
| 열 전도율 | 0.88 W/mk, 방열을 가속화하고 고출력 RF 장치의 장기 작동 안정성을 향상시킵니다. |
| 수분 흡수율 | 0.015% 초저 수분 흡수, 습한 환경으로 인한 매개변수 편차를 방지하고 환경 적응성을 향상시킵니다. |
| 난연 등급 | UL 94-V0, 엄격한 항공우주 및 산업 전자 안전 사양을 준수합니다. |
일반적인 애플리케이션 시나리오
유리 없는 초안정 유전 성능, 최소 고주파 손실, 우수한 내열성 및 항공우주 등급 신뢰성의 이점을 활용하여 TFA1020 PCB는 고급 항공, 우주, 정밀 레이더 및 위성 통신 분야에 널리 적용됩니다:
품질 보증 및 글로벌 서비스
모든 TFA1020 항공우주 등급 고주파 PCB는 IPC-Class-2 산업 품질 표준에 따라 엄격하게 제작됩니다. 표준 Gerber RS-274-X 설계 파일을 채택하여 각 회로 기판은 정확한 치수 정확도와 우수한 전기 반복성을 특징으로 하며, 고표준 배치 생산을 지원합니다. 모든 완성된 제품은 기능 결함을 배제하고 균일한 배치 품질을 보장하기 위해 출하 전에 전체 범위의 전기 성능 테스트를 거칩니다. 글로벌 물류 네트워크와 전문 기술 애프터 서비스 지원을 통해 이러한 고신뢰성 유리 없는 저손실 PCB 솔루션은 전 세계 항공우주, 국방, 위성 통신 및 정밀 레이더 프로젝트에 안정적이고 신뢰할 수 있는 지원을 제공합니다.
