제품 상세 정보:
|
| 기본 재료: | 왕링 WL-CT615 | 레이어 수: | 2레이어 견고한 PCB 구조 |
|---|---|---|---|
| PCB 두께: | 0.3mm | PCB 크기: | 99.03mm × 45.6mm(1PCS), 치수 공차: ±0.15mm |
| 솔더 마스크: | 녹색 | 실크 스크린: | 하얀색 |
| 구리 무게: | 외부 레이어용 1온스(1.4밀) | 표면 마감: | ENEPIG |
| 강조하다: | 얇은 필름 스위치 FPC,3M 접착형 FPC |
||

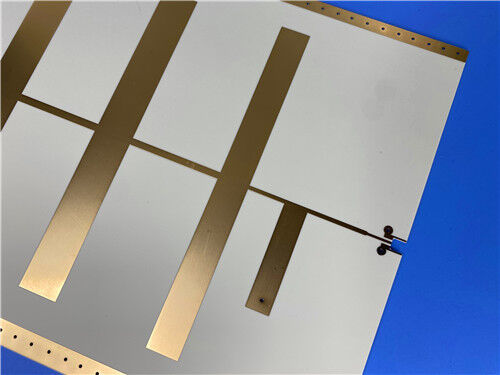

이 2층 단단한 WL-CT615 고주파 PCB는 현대 통신 인프라, 자동차 레이더 단위 및 위성 안테나 시스템에 높은 안정성, 비용 효율적인 RF 성능을 제공합니다.뱅글링의 고급 WL-CT615 유기 폴리머 세라믹 유리섬유 라미네이트로 제작되었습니다., 이 열성 서브스트라트는 고주파 신호 약화 최소화 및 우수한 열 안정성을 특징으로합니다.그것은 전통적인보다 더 간단한 제조 프로세스와 더 높은 회로 일관성을 제공합니다PTFE 소재대량 상업 생산을 지원합니다. 0.3mm의 얇은 완공 두께와 1온스 외면 구리 무게로 설계되었습니다.PCB는 탄탄한 용접성을 보장하기 위해 프리미엄 ENEPIG 표면 가공을 채택합니다., 장기 산화 저항성, 그리고 신뢰할 수 있는 운영 성능. 그것은 0.4mm 최소 기계 뚫림과 함께 4/5 밀리 미터 얇은 라인 추적 및 간격을 지원,안정적인 신호 라우팅을 위한 비블라인드 트래버 구조로쌍면 녹색 용접 마스크는 전체 회로 보호를 제공하며, 쌍면 흰색 실크 스크린은 명확한 부품 표시와 조립 편의성을 가능하게합니다.
PCB 사양
| 사양 항목 | 세부 사항 |
| 기본 재료 | 뱅글링 WL-CT615 유기 폴리머 세라믹 유리섬유 고주파 라미네이트 |
| 레이어 구성 | 2층 딱딱한 PCB 구조 |
| 완성된 보드 두께 | 00.3mm |
| 보드 크기 | 99.03mm × 45.6mm (1PCS), 차원 허용: ±0.15mm |
| 외부 구리 두께 | 1 온스 (1.4 밀리) 의 종은 외층에 무게 |
| 접착 두께를 통해 | 20μm의 접착 두께 |
| 최소 추적/공간 | 4/5 밀리 |
| 최소 구멍 크기 | 00.4mm |
| 실명 경로 구조 | 장착되지 않은 |
| 표면 가공 | ENEPIG |
| 실크 스크린 인쇄 | 위쪽과 아래쪽의 흰색 실크 스크린 |
| 용매 마스크 코팅 | 위쪽과 아래쪽의 녹색 용접 마스크 |
| 품질 표준 | IPC-클래스-2 산업 사양 |
| 출하 전 시험 | 100%의 전기 성능 검사 |
PCB 스택업 구조
이 2층 딱딱한 스택업은 탄화수소 합금, 세라믹 필러 및 유리섬유 천으로 혼합된 0.203mm (8mil) WL-CT615 복합 핵을 채택합니다. 안정적인 변압 성능을 갖추고 있습니다.낮은 열 확장 및 뛰어난 열 저항이 구조는 균일 신호 전도성을 위해 35μm 고 순수 구리 층이 두 배로 장착되어 표준 FR4 제조를 지원합니다.전통적인 PTFE 고주파 PCB보다 우수한 제조 안정성과 팩 일관성을 제공합니다..
| 스택업 레이어 | 매개 변수 세부 정보 |
| 상층 구리층 | 35μm 두께의 고순도 구리 포일 |
| WL-CT615 다이렉트릭 코어 | 0.203mm (8mil) 유기 폴리머 세라믹 유리섬유 복합 기판 |
| 하층 구리층 | 35μm 두께의 고순도 구리 포일 |
PCB 통계
이 WL-CT615 고주파 PCB는 최적화된 부품 레이아웃과 균등하게 분포된 비아를 갖추고 있습니다.잘 맞는 패드 구성과 간소화 된 회로 네트워크는 컴팩트 RF 장치 조립에 완벽하게 적응합니다., 다양한 통신 및 레이더 모듈을 위한 저손실, 간섭 없는 신호 전송을 유지합니다.
| 통계 항목 | 양 |
| 장착된 부품 | 31 |
| 전체 패드 수 | 69 |
| 뚫린 패드 | 41 |
| 최고 SMT 패드 | 28 |
| 아래쪽 SMT 패드 | 0 |
| 양을 통해 | 56 |
| 회로 순수 수 | 2 |
WL-CT615 자료 개요

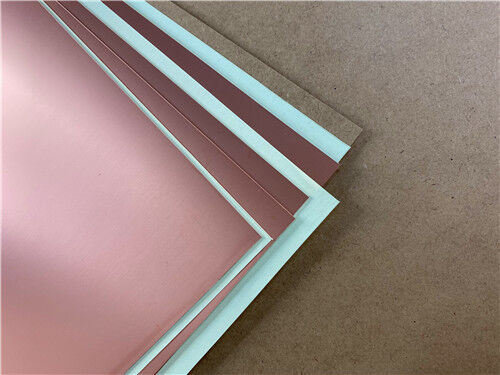

WL-CT615는 ਵਾਂ글링이 독립적으로 개발한 고성능 열성 구리 접착 라미네이트로 탄화수소 합금, 합성 세라믹 및 유리섬유 강화로 구성되었습니다.복잡한 제조 절차가 필요한 PTFE 기판과 달리, 이 재료는 성숙한 FR4 처리 기술을 지원하여 생산 효율성과 회로 반복성을 크게 향상시킵니다.그 독특한 樹脂-세라믹 복합 구조는 극히 낮은 고주파 손실을 달성, 우수한 열 내구성 및 안정적인 다이 일렉트릭 온도 성능. 280 °C 이상의 높은 TG 값, 낮은 열 확장 및 극저한 수분 흡수, WL-CT615는 신뢰할 수있는주류 RF 및 마이크로 웨이브 애플리케이션에 대한 수입된 고주파 라미네이트에 대한 비용 효율적인 대안.
핵심 성능 특징
WL-CT615은 뛰어난 전기 안정성, 열 성능, 구조적 내구성을 통합합니다.높은 주파수 작동과 변동성 온도 환경에서 일관된 저손실 신호 출력을 유지합니다.:
| 성능 매개 변수 | 기술 가치 및 성능 설명 |
| 안정적 다이 일렉트릭 상수 | Dk 6.15 @ 10GHz / 23°C, 안정적인 고주파 마이크로파 전송을 위한 정확한 임피던스 제어 |
| 최소 고주파 손실 | 0.004 @ 10GHz의 극저분산 인자, 신호 저하를 최소화하고 신호의 완전성을 유지합니다. |
| 억제 된 온도 변동 | -122 ppm/°C의 TCDK, 빈번한 온도 변동 속에서도 다이 일렉트릭 성질을 안정화 |
| 우수한 열전도성 | 0.72 W/MK 열전도성, 열분해 가속화 및 고전력 RF 모듈의 장기 안정성을 향상 |
| 매우 낮은 수분 흡수 | 오직 0.04%의 수분 흡수율, 습한 환경에서 전기 매개 변수 이동을 방지 |
| 구리 와 일치 하는 열 팽창 | X축: 15ppm/°C, Y축: 17ppm/°C, Z축: 33ppm/°C, 효과적으로 층의 탈층화와 열 변형을 방지합니다. |
| 탁월 한 열 저항성 | TG 값 280°C 이상, 높은 온도 및 높은 전력 운영 조건에서 신뢰할 수있는 열 안정성을 제공합니다. |
일반적인 응용 시나리오
극히 낮은 고주파 손실, 뛰어난 열 안정성 그리고 FR4 호환성 처리 장점 덕분에WL-CT615 고주파 PCB는 상업 통신 시스템에서 널리 사용되고 있습니다., 자동차 전자 장치 및 위성 마이크로 웨이브 시설:
품질 보장 및 글로벌 서비스
모든 WL-CT615 고주파 회로 보드는 IPC-Class-2 산업 품질 표준에 완전히 부합하여 제조됩니다. 표준 Gerber RS-274-X 제조 파일로 생산됩니다.각 PCB는 안정적인 대량 생산을 위해 정확한 차원 정확성과 일관된 전기 반복성을 유지합니다.모든 완성된 유닛은 배달 전에 기능적 결함을 제거하고 균일한 팩 품질을 보장하기 위해 광범위한 전기 테스트를 거칩니다.글로벌 물류 네트워크와 전문 기술 팀의 지원, 우리는 전 세계 통신, 자동차 및 위성 마이크로파 프로젝트를 위해 신뢰할 수있는 고주파 PCB 솔루션을 제공합니다.
