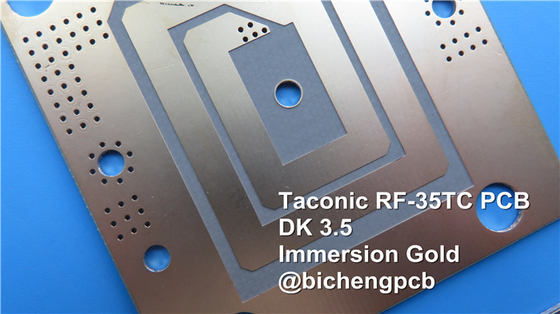

타코닉 고주파 PCB토대로RF-35TC 30밀리 0.762mm블랙 솔더 마스크안테나용
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
RF-35TC는 타코닉 회사의 고주파 재료의 일종이다. 높은 열전도와 함께 "최고의 클래스" 낮은 분산 인자를 제공합니다. This material is best suited for high power applications where every 1/10th of a dB is critical and the PCB substrate is expected to diffuse heat away from both transmission lines and surface mount components such as transistors.
RF-35TC는 PTFE 기반의, 세라믹으로 채워진 유리섬유 기판입니다.노란색 또는 합성 고무 (화수화물) 경쟁자와 마찬가지로 변압상수 및 소모 요인 상승 추세를 나타냅니다..
이 라미네이트는 3.50의 낮은 다이 일렉트릭 상수 값을 가지고 있으며 0의 극히 낮은 Df를 가지고 있습니다.0011그것은 높은 열 전도성과 낮은 프로파일 구리와 결합을 매우 잘하여 추가 삽입 손실을 줄입니다.
안테나, 위성, 필터, 커플러, 그리고 전력 증폭기들은 RF-35TC 라미네이트가 완벽하게 적합하다고 생각합니다.
PCB 사양
| PCB 크기 | 90 x 45mm=1PCS |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 네 |
| 레이어 스택 | 구리 ------- 35um ((1 온스) + 판 TOP 층 |
| RF-35TC 0.762mm | |
| 구리 ------- 35um ((1oz) + 판 BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 4 밀리 / 5 밀리 |
| 최소 / 최대 구멍: | 0.4mm / 5.5mm |
| 다른 구멍의 수: | 9 |
| 굴착 구멍 수: | 21 |
| 밀링된 슬롯의 수: | 1 |
| 내부 절단자 수: | 1 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | RF-35TC 0.762mm |
| 최종 포일 외부: | 10.5온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 0.8mm ±0.1 |
| 접착 및 코팅 | |
| 표면 마감 | ENIG |
| 용접 마스크는 다음을 적용합니다. | 최고, 12마이크론 최소 |
| 솔더 마스크 색상: | 녹색, PSR-2000GT600D, 타이요 공급. |
| 용접 마스크 종류: | LPSM |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | TOP |
| 부품 레전드 색상 | 흰색, IJR-4000 MW300, 타이요 브랜드 |
| 제조업체의 이름 또는 로고: | 보드에 표시된 지휘자와 다리 자유 영역 |
| VIA | 구멍 (PTH) 을 뚫고 덮고, 최소 크기는 0.4mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
RF-35TC의 데이터 시트
| RF-35TC의 전형적인 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| DK @10 GHz | IPC-650 25.5.5.1 (변경) | 3.5 | 3.5 | ||
| Tck ((-30 ~ 120°C) | IPC-650 25.5.5.1 (변경) | ppm | 24 | ppm | 24 |
| Df @10 GHz | IPC-650 25.5.5.1 (변경) | 0.0011 | 0.0011 | ||
| 다이 일렉트릭 분해 | IPC-650 25.6 (비행기에서, 기름에 두 개의 핀) | kV | 56.7 | kV | 56.7 |
| 다이 일렉트릭 강도 | ASTM D 149 (평면으로) | V/mil | 570 | V/mm | 22,441 |
| 활 저항 | IPC-650 25.1 | 2초 | 304 | 2초 | 304 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.05 | % | 0.05 |
| 융통력 (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 12,900 | N/mm2 | 88.94 |
| 플렉서력 (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 11,700 | N/mm2 | 80.67 |
| 튼튼성 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 9,020 | N/mm2 | 62.19 |
| 튼튼성 (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 7,740 | N/mm2 | 53.37 |
| 브레이크 (MD) 에 있는 길쭉함 | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| 틈에 있는 길쭉함 ((CD)) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| 영의 모듈 (Young's Modulus) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667,000 | N/mm2 | 4,599 |
| 영의 모듈 (Young's Modulus) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637,000 | N/mm2 | 4,392 |
| 포이슨 비율 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| 포이슨 비율 (Poisson's Ratio) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| 압축 모듈 | ASTM D 695 ((23°C) | PSI | 560,000 | N/mm2 | 3,861 |
| 융통력 (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.46 x 106 | N/mm2 | 10,309 |
| 플렉서력 (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.50 x 106 | N/mm2 | 10,076 |
| 껍질 강도 ((1⁄2 온스.CVH) | IPC-650 24.8 (열압) | 파운드/인치 | 7 | g/cm3 | 1.25 |
| 열전도성 (무장)125°C) | ASTM F433 (보호된 열 흐름) | W/mK | 0.6 | W/mK | 0.6 |
| 열전도 (C1/C1)125°C) | ASTM F433 (보호된 열 흐름) | W/mK | 0.92 | W/mK | 0.92 |
| 열전도 (CH/CH)125°C) | ASTM F433 (보호된 열 흐름) | W/mK | 0.87 | W/mK | 0.87 |
| 차원 안정성 (MD) | IPC-650-2.40.39초5.4 (에치 후) | 밀스/인 | 0.23 | mm/M | 0.23 |
| 차원 안정성 (CD) | IPC-650-2.40.39초5.4 (에치 후) | 밀스/인 | 0.64 | mm/M | 0.64 |
| 차원 안정성 (MD) | IPC-650-2.40.39초5.5 (열압) | 밀스/인 | -0.04 | mm/M | -0.04 |
| 차원 안정성 (CD) | IPC-650-2.40.39초5.5 (열압) | 밀스/인 | 0.46 | mm/M | 0.46 |
| 표면 저항성 | IPC-650 25.17.1 (온도가 높아진 후) | 모흐 | 8.33 x 107 | 모흐 | 8.33 x 107 |
| 표면 저항성 | IPC-650 25.17.1 (습기 후) | 모흐 | 6.42 x 107 | 모흐 | 6.42 x 107 |
| 부피 저항성 | IPC-650 25.17.1 (온도가 높아진 후) | MOHMS/cm | 5.19 x 108 | MOHMS/cm | 5.19 x 108 |
| 부피 저항성 | IPC-650 25.17.1 (습기 후) | MOHMS/cm | 2.91 × 108 | MOHMS/cm | 2.91 × 108 |
| CTE (X축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
| CTE (Y축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
| CTE (Z축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
| 밀도 | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| 단단함 | ASTM D 2240 (해안 D) | 79.1 | 79.1 | ||
| 분기 (MD) 에서 스트레인 | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| 쉴 때 긴장 (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| 특정 열 | ASTM E 1269-05,E 967-08,E 968-02 | j/(g°C) | 0.94 | j/(g°C) | 0.94 |
| Td(2% 체중 감량) | IPC-650 24.24.6/TGA | oF | 788 | °C | 420 |
| Td(5% 체중 감량) | IPC-650 24.24.6/TGA | oF | 817 | °C | 436 |
|
|
