4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판

4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판
4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판 4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판 4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판

큰 이미지 :  4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-329.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC

4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판

설명
기본 재료: RO4003C + RO4450F 프리프레그 레이어 수: 4 층
PCB 두께: 0.75mm PCB 크기: 98mm×62mm(1개)
솔더 마스크: 녹색 실크 스크린: 검은색
구리 무게: 모든 층에 대해 1온스 마감 구리 표면 마감: 2u” 이머젼 골드
강조하다:

잉크젯 프린터 유연 인쇄 회로

,

덩어리 패드 유연 인쇄 회로

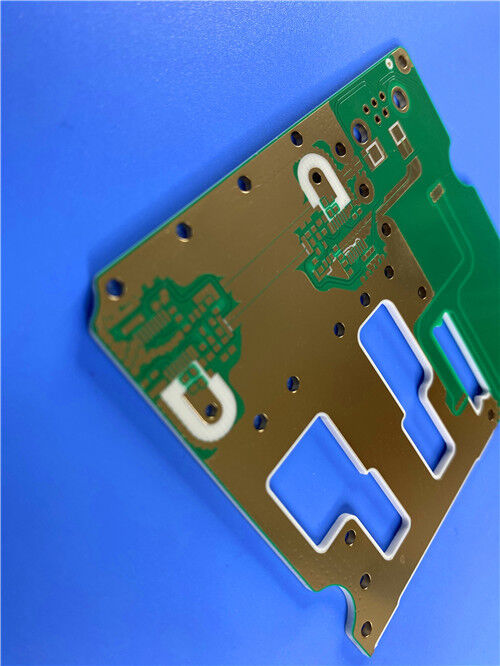

This high-precision 4-layer Rogers RO4003C hybrid PCB is professionally manufactured for high-frequency RF and microwave circuit applications that demand stable electrical performance and high fabrication consistency양쪽에서 0.203mm RO4003C 다이렉트릭과 중간에 RO4450F 접합 프리프레그로 대칭적인 하이브리드 스택업을 채택하여 보드는 0.75mm의 표준 라미네이션 압축 두께를 달성합니다.각 전도층은 1 온스 완성 된 구리 두께로 설계되었습니다, 균일한 전류 유도 및 안정적인 고주파 신호 전송을 보장합니다.



표면 가공과 실크 스크린의 측면에서, 그것은 상단층에 검은색 문자를 가진 녹색 용접 마스크와 하단층에 실크 스크린이없는 평면 녹색 용접 마스크가 있습니다.우수한 산화 저항성을 제공하기 위해 2u 즈 몰입 금 접착으로 결합, 용접 성능과 장기 신뢰성. 엄격한 IPC-6012 클래스 3 높은 신뢰성 제조 표준을 따라,이 제품은 구리 두께 25μm의 구멍을 채택하고 홀 비아스를 제거하기 위해 전압 채팅 기술로 樹脂 봉쇄를 통해 가득합니다.이 고주파 PCB는 조각당 98mm × 62mm의 크기로 표준화된 조립 및 대량 생산을 지원합니다.상업 및 산업용 고주파 통신 장비에 널리 적합합니다..



PCB사양

파라미터 항목 기술적인 세부사항
계층 구조 4층 하이브리드 딱딱한 고주파 PCB

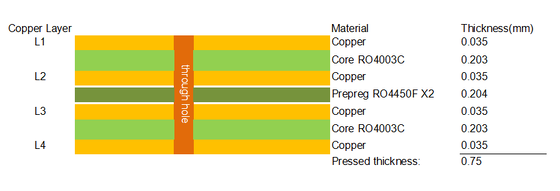

스택업 구성 0.203mm RO4003C + RO4450F 프리프레그 + 0.203mm RO4003C
전체 압축 두께 0.75mm
구리 무게 모든 층에 1 온스 완성 된 구리
표면 처리 2u 융합 금
솔더 마스크 & 실크 스크린 위쪽: 검은색 실크 스크린이 있는 녹색 용접 마스크; 아래쪽: 실크 스크린이 없는 녹색 용접 마스크
보드 크기 98mm × 62mm (1PCS)
특별 절차 樹脂 봉착 및 전압 구멍 채우기를 통해 가득
구멍 구리 두께 25μm
품질 표준 IPC-6012 3급 높은 신뢰성급



4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판



RO4003C 전형적 값
재산 RO4003C 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계 3.55 Z   8~40 GHz 차분 단계 길이의 방법
분산 요인,δ 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
열 계수 ε +40 Z ppm/°C -50°C~150°C IPC-TM-650 2.5.5.5
부피 저항성 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
표면 저항성 4.2 x 109   COND A IPC-TM-650 2.5.17.1
전기력 31.2 ((780) Z Kv/mm ((v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
튼튼성 모듈 19650 ((2,850)
19450 ((2,821)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
팽창 강도 139(20.2)
100 ((14.5)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
굽기 힘 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
차원 안정성 <0.3 X,Y mm/m
(밀리 / 인치)
에치+E2/150°C 후에 IPC-TM-650 2.4.39A
열 팽창 계수 11
14
46
X
Y
Z
ppm/°C -55°C~288°C IPC-TM-650 2.4.41
Tg >280   °C TMA A IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
열전도성 0.71   W/M/oK 80°C ASTM C518
수분 흡수 0.06   % 48시간 침수 0.060"
샘플 온도 50°C
ASTM D 570
밀도 1.79   gm/cm3 23°C ASTM D 792
구리 껍질 강도 1.05
(6.0)
  N/mm
(PLI)
용접 후 1 온스
EDC 포일
IPC-TM-650 2.4.8
발화성 제1호       UL 94
납 없는 공정 호환성



4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판



로저스 RO4003C 시리즈 재료 처리 지침

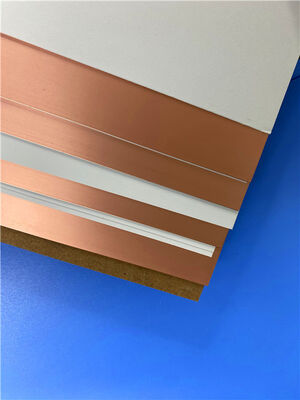

로저스 RO4003C는 우수한 탄화수소 세라믹 라미네이트입니다.RO4350B그리고RO4835고주파 RF 및 마이크로파 PCB 제조를 위한 시리즈입니다. 안정적인 다이 일렉트릭 성능과 우수한 보편적인 공정 호환성을 특징으로 합니다.RO4400F 접착 프리프레그로 표준 다층 PCB 제조에 완벽하게 적합합니다.아래는 RO4003C 기판에 대한 표준화된 처리 지침입니다.



4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판



재료 저장 표준

안정적인 전기적 및 기계적 특성을 유지하기 위해, 완전히 덮인 RO4003C 라미네이트는 10°C에서 32°C 사이의 제어된 실내 온도 저장이 필요합니다.먼저 출입하는 재고 시스템과 완전한 롯데 추적을 채택하면 장기적인 저장 악화가 피할 수 있습니다., 원료에서 완성된 PCB 제품까지 완전한 품질 추적성을 보장합니다.



도구 및 내부 층 준비

RO4003C는 주류의 핀 및 핀없는 생산 도구와 호환됩니다. 슬롯 핀, 멀티 라인 툴링 및 포스트 에치 펀칭 프로세스는 정밀한 내부 계층 정렬을 달성하는 것이 좋습니다..표면 전처리를 위해 얇은 코어 기판은 화학적 청소, 마이크로 에칭 및 닦는 작업 흐름을 채택하고 두꺼운 코어 보드는 기계적인 닦기를 지원합니다.이 물질은 대부분의 액체 및 건조 필름 광 저항에 적합하며 정확한 회로 패턴을 위해 전통적인 FR-4 DES 생산 라인과 원활하게 작동합니다..



다층 라미네이션 과정

이 고주파 라미네이트는 표준 구리 산화물 및 산화물 대체 표면 처리 기술을 지원합니다. 다양한 열 고정 및 열 플라스틱 접착 시스템과 호환됩니다.안정성표준화 된 접착 과정은 하이브리드 고주파 PCB 스택에 대한 긴층 통합과 일관된 구조 성능을 보장합니다.



전문 뚫기 사양

표준 알루미늄 입구판과 페놀 출구판은 RO4003C 굴착에 적용됩니다. 최적의 구멍 벽 품질을 보장하기 위해 굴착 속도는 500 SFM 이하로 제한해야합니다.큰 지름의 드릴은 0 이상의 칩 부하가 필요합니다.0.002 인치, 작은 지름의 도구는 낮은 칩 부하 설정을 채택합니다.균일한 세라믹 입자 구조로 구멍 벽 거름이 8 ∼ 25μm로 안정적입니다., 대량 생산에 대한 품질을 통해 일관성있는 제품을 제공합니다.



4층 로저스 RO4003C 하이브리드 PCB 0.75mm 2u” 금도금 회로 기판
