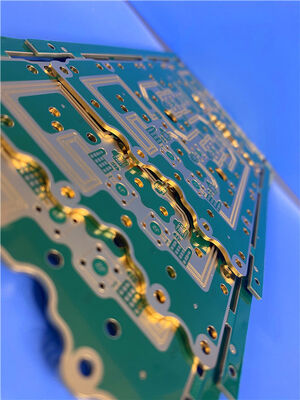

6층 RO4350B & IT180A 하이브리드 PCB 1.6mm 두꺼운 블라인드 비아 & 엣지 플래팅 고주파 보드

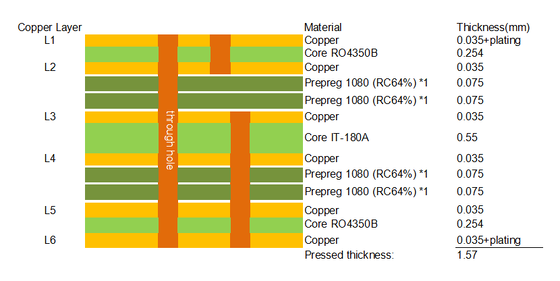

이 맞춤형 6층 하이브리드 고주파 PCB는 로저스 RO4350B와 IT180A 재료를 결합한균형 잡힌 저손실 고주파 성능과 딱딱한 기계적 안정성을 제공합니다.계층 구조는 0.254mm RO4350B 기판을 상단과 하단 모두에 갖추고 있으며 0.55mm IT180A 코어 다이렉트릭과 0.075mm IT180A 프리프레그 결합 층과 결합되어 있습니다.1의 표준 완판 두께를 형성하는0.6mm, 비대칭 구리 구성으로, 1.42oz의 완공된 구리 외층과 1oz의 완공된 구리 내부층을 적용합니다.RF 회로에 대한 높은 전류 전도성 및 정확한 신호 전송 요구 사항을 충족.

이 PCB는 명확한 회로 식별 및 신뢰할 수있는 반접속 보호를 위해 흰색 실크 스크린과 함께 쌍면 녹색 용접 마스크를 채택합니다.산화 저항성 및 용접 안정성을 향상시키기 위해 고품질 몰입 금 표면 완공으로 보완됩니다.L1-L2 및 L3-L6 간층 연결을 위한 기술을 통해 고급 블라인드를 통해 전문적으로 사용자 정의,그것은 도로를 밀도 및 신호 라우팅 효율을 최적화하면서 구멍 간 간섭을 피합니다.전체 가장자리 접착 처리로 장착, 보드는 개선 된 구조적 무결성, 전자기 보호 성능 및 마모 저항을 얻습니다.이 높은 신뢰성 하이브리드 PCB는 고주파 통신에 이상적입니다., 마이크로파 감지 및 정밀 RF 장비 응용 프로그램.

PCB사양

고주파 구리 필름 종류 및 성능 특성

구리 포일은 고주파 및 마이크로파 PCB의 기초 전도성 부품으로 작용하며 신호 전송 효율, 계층 간 결합 안정성,그리고 장기적인 사용성로저의 고주파 다이 일렉트릭 기판은 각기 독특한 구조적 특성과 전기 성능을 갖춘 다양한 구리 포일 변형과 호환됩니다.회로 설계 및 응용 환경에 기초한 적절한 구리 포일 선택은 신호 무결성 및 전반적인 PCB 신뢰성을 극대화하기 위해 필수적입니다아래는 고주파 PCB 제조를 위해 가장 일반적으로 사용되는 구리 엽형입니다:

표준 전자 저장 (ED) 구리 포일

전자기 퇴적 된 구리 포일은 순수한 구리 이온을 제어 DC 전기 조건 하에서 회전하는 티타늄 드럼에 퇴적 함으로써 제조됩니다.이 과정은 매끄러운 모양의 비대칭 구조를 만듭니다., 부드러운 드럼 표면과 반대쪽에 거친 매트 표면. 구리 두께는 유연한 무게 사용자 정의를 지원하는 드럼 회전 속도를 수정함으로써 정확하게 조정 할 수 있습니다.두 표면 모두 다이 일렉트릭 물질과 간층 접착력을 강화하고 산화 저항을 향상시키기 위해 전문적인 마무리 처리를 받는다.이 개선 사항은 구리 훼손을 방지하고 안정적인 라미네이션 품질을 보장하여 ED 구리 필름을 전통적인 고주파 회로 설계에 신뢰할 수있는 옵션으로 만듭니다.

롤링 된 구리 포일

롤링 된 구리 포일은 순수한 구리 펠릿을 균일하고 매우 얇은 구리 펠릿으로 압축하는 반복적인 냉동 롤링 과정을 통해 생산됩니다.그것의 표면 평면성과 매끄러움은 롤링 기계의 정확성과 처리 매개 변수에 의해 결정됩니다.표준 ED 구리 와 비교 할 때, 롤 된 구리는 더 밀고, 더 균일 한 내부 구조 를 자랑 하며, 예외적 인 유연성, 기계적 유연성 및 피로 저항 을 제공합니다.최소 전도자 손실과 안정적인 물리적 특성을 가진, 높은 신뢰성 높은 주파수 PCB에 널리 채택되며 일관성있는 구부러기 내구성과 정확한 신호 전송이 필요합니다.

레지스티브 구리 포일

표준 ED 구리 필름을 기반으로 개발 된 저항성 구리 필름은 매트 표면에 금속 또는 합금 코팅을 적용하여 전문적으로 수정됩니다.그 다음에는 니켈 입자 경화 처리이것은 엽록지 표면에 안정적인 저항층을 형성하여 고주파 회로에 대한 정확한 임피던스 튜닝을 가능하게합니다.정밀 RF 시스템 및 엄격한 저항 일관성을 요구하는 신호 약화 회로에 맞춘, 이 구리 포일 유형은 효율적으로 회로 임피던스를 안정시키고 정교한 고주파 모듈에서 신호 간섭을 최소화합니다.

역처리된 (RTF) ED 구리 포일

반으로 처리 된 ED 구리 포일에는 기존의 ED 구리와 달리 자연스럽게 부드러운 드럼 쪽에 표면 강화 처리가 있습니다. 얇은 기능성 코팅은 부드러운 표면을 마이크로 거칠게합니다.다이렉트릭 기판과의 결합 친밀도를 크게 높이고 부식 저항성을 향상시킵니다.라미네이션 도중, 처리된 거친 사이드 결합은 다이 일렉트릭 코어와 단단히 결합,원본 매트 면은 추가 화학 또는 기계 가공 없이 광 저항 접착을 위해 이상적인 거칠성을 유지합니다.이 설계는 고밀도의 다층 고주파 PCB 응용 프로그램에 완벽하게 적합하여 절단 위험과 전도자 손실을 효과적으로 감소시킵니다.

로프o구리 포일

로프로 구리 포일 (LoPro copper foil) 은 역처리된 ED 구리의 업그레이드 된 반복이며, 처리 표면에 프리미엄 접착력 강화 층이 통합되어 있습니다.이 물리적 결합 계층은 구리 포일과 다이 일렉트릭 물질 사이의 인터페이스 통합을 더 최적화합니다., 초저 프로필 토포그래피와 우수한 라미네이션 안정성을 제공합니다. 로저스 RO4000 시리즈 고주파 기판과 완전히 호환됩니다.로프로 구리 는 고 주파수 신호 손실 을 효과적으로 줄이고 수동적 인 융합 (PIM) 성능을 향상 시킨다그것은 고급 마이크로 웨브, 위성 통신 및 정밀 RF 장비에 대한 프리미엄 구리 솔루션으로 사용됩니다.

각종 구리 필름 의 결정 구조 차이

내부 결정 구조는 전자기 저장 및 롤 된 구리 필름의 성능을 근본적으로 구별합니다. ED 구리 결정은 필름의 Z 축을 따라 수직으로 자란다.정규 울타리 같은 수직 결정 배열을 형성하는이 구조는 엽지 평면에 세로로 선명하고 긴 결정 경계를 특징으로하며, 일반적인 고주파 회로에 대한 기본 전도성과 접착력을 제공합니다.콜드 롤링 프로세스는 롤링 된 구리의 내부 곡물을 분쇄하고 정제합니다., 작은 불규칙한 구형 결정을 형성 하 여 엽록지 평면 에 거의 평행 합니다. 정제 된 및 균일 한 결정 구조는 더 나은 구조적 안정성,낮은 신호 약화 및 더 강한 피로 저항, 엄격한 성능 요구 사항과 함께 고급 고 주파수 및 고속 회로 애플리케이션에 더 적합합니다.
