| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

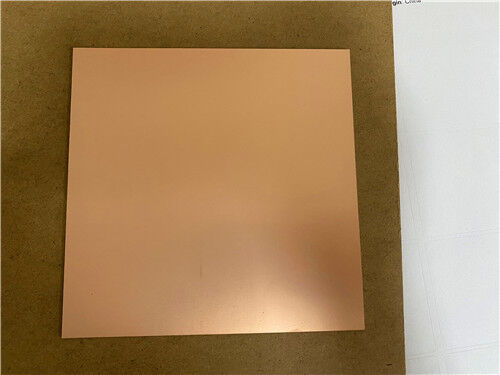

DiClad 880 라미네이트는 인쇄 회로 기판용으로 설계된 직조 유리 섬유/PTFE 복합 기판입니다. 유리 섬유 대 PTFE 비율을 정밀하게 제어함으로써 이러한 라미네이트는 가장 낮은 유전 상수 및 손실 계수에서 치수 안정성이 향상된 더 강화된 버전까지 다양한 옵션을 제공합니다.
DiClad 재료의 직조 유리 섬유 보강재는 유사한 유전 상수를 가진 부직포 유리 섬유 PTFE 라미네이트에 비해 뛰어난 치수 안정성을 제공합니다. Rogers의 유리 섬유 천 플라이 코팅 및 정렬에 대한 제어된 공정은 더 넓은 범위의 유전 상수를 가능하게 하고 뛰어난 유전 상수 균일성을 보장합니다.
DiClad 880 라미네이트는 유전체 균일성이 필수적인 필터, 커플러 및 저잡음 증폭기(LNA)와 같이 정밀한 전기적 성능이 필요한 응용 분야에 이상적입니다. 또한 낮은 신호 손실이 중요한 전력 분배기 및 결합기에도 적합합니다.
기능 및 장점:
- 매우 낮은 손실 탄젠트
- 뛰어난 치수 안정성
- 높은 제품 성능 균일성
- 주파수 전반에 걸쳐 안정적인 전기적 특성
- 일관된 기계적 성능
- 뛰어난 내화학성
일반적인 응용 분야:
- 군용 레이더 급전 네트워크
- 상업용 위상 배열 네트워크
- 저손실 기지국 안테나
- 미사일 유도 시스템
- 디지털 라디오 안테나
- 필터, 커플러 및 저잡음 증폭기(LNA)
| 속성 | DiClad 880 | 단위 | 테스트 조건 | 테스트 방법 |
| 전기적 특성 | - | - | - | - |
| 유전 상수(10GHz) | 2.17, 2.20 | - | 23˚C @ 50% RH 10GHz | IPC TM-650 [2.5.5.5](2.5.5.5) |
| 유전 상수(1MHz) | 2.17, 2.20 | - | 23˚C @ 50% RH 1MHz | IPC TM-650 [2.5.5.3](2.5.5.3) |
| 손실 계수(10GHz) | 0.0009 | - | 23˚C @ 50% RH 10GHz | IPC TM-650 [2.5.5.5](2.5.5.5) |
| 손실 계수(1MHz) | 0.0008 | - | 23˚C @ 50% RH 1MHz | IPC TM-650 [2.5.5.3](2.5.5.3) |
| 유전 상수 열팽창 계수 | -160 | ppm/˚C | -10 to 140˚C 10GHz | IPC TM-650 [2.5.5.5](2.5.5.5) |
| 체적 저항 | 1.4 x 10⁹ | MΩ-cm | C96/35/90 | IPC TM-650 [2.5.17.1](2.5.17.1) |
| 표면 저항 | 2.9 x 10⁶ | MΩ | C96/35/90 | IPC TM-650 [2.5.17.1](2.5.17.1) |
| 유전체 파괴 | >45 | kV | D48/50 | ASTM D-149 |
| 아크 저항 | >180 | - | - | ASTM D-495 |
| 열적 특성 | - | - | - | - |
| 열팽창 계수 - x | 25 | ppm/˚C | -50˚C to 150˚C | IPC TM-650 2.4.41 |
| 열팽창 계수 - y | 34 | ppm/˚C | -50˚C to 150˚C | IPC TM-650 2.4.41 |
| 열팽창 계수 - z | 252 | ppm/˚C | -50˚C to 150˚C | IPC TM-650 2.4.24 |
| 열전도율 | 0.25 | W/(m.K) | - | ASTM E1461 |
| 기계적 특성 | - | - | - | - |
| 구리 박리 강도 | 14 | Lbs/in | 10s @288˚C 35 μm foil | IPC TM-650 2.4.8 |
| 영률 | 267, 202 | kpsi | 23˚C @ 50% RH | ASTM D-638 |
| 인장 강도(MD, CMD) | 8.1, 7.5 | kpsi | 23˚C @ 50% RH | ASTM D-882 |
| 압축 탄성 계수 | 237 | kpsi | 23˚C @ 50% RH | ASTM D-695 |
| 굽힘 탄성 계수 | 357 | kpsi | 23˚C @ 50% RH | ASTM D-3039 |
| 물리적 특성 | - | - | - | - |
| 가연성 | V-0 | - | C48/23/50 & C168/70 | UL 94 |
| 수분 흡수 | 0.02 | % | E1/105+D24/23 | IPC TM-650 [2.6.2.2](2.6.2.2) |
| 밀도 | 2.23 | g/cm³ | C24/23/50 Method A | ASTM D792 |
| NASA 가스 방출 | - | - | - | - |
| 총 질량 손실 | 0.01 | % | 125°C, ≤ 10⁻⁶ torr | NASA SP-R-0022A |
| 수집된 휘발성 물질 | 0.01 | % | 125°C, ≤ 10⁻⁶ torr | NASA SP-R-0022A |
| 회수된 수증기 | 0.0 | % | 125°C, ≤ 10⁻⁶ torr | NASA SP-R-0022A |
|
|
