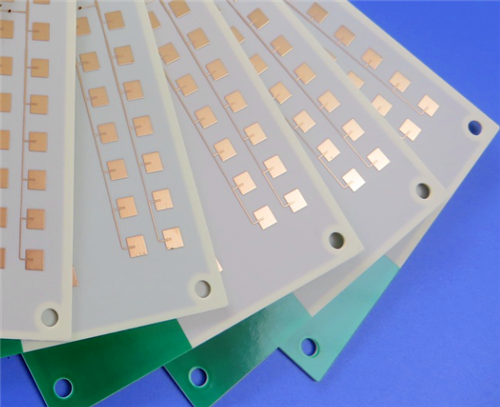

2레이어 FSD1020T PCB High-DK 저손실 RF 회로 기판

2레이어 FSD1020T PCB High-DK 저손실 RF 회로 기판
2레이어 FSD1020T PCB High-DK 저손실 RF 회로 기판

큰 이미지 :  2레이어 FSD1020T PCB High-DK 저손실 RF 회로 기판

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-272.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC

2레이어 FSD1020T PCB High-DK 저손실 RF 회로 기판

설명
기본 재료: FSD1020T 탄화수소 나노세라믹 복합기판 레이어 수: 2 층
PCB 두께: 0.508mm 코어 유전체 두께 PCB 크기: 96mm × 47mm (1개)
솔더 마스크: 그렌 실크 스크린: 아니요
구리 무게: 1oz 외부 구리층 표면 마감: ENIG(170% 향상된 도금 적용 범위)
강조하다:

GPS 네비게이션 유연한 PCB 이사회

,

PI 기판 유연한 PCB 이사회

,

PI 기판 플렉스 프린터 배선 기판

이 맞춤형 2레이어 견고한 고출력RF PCBFSD1020T 저손실 탄화수소 나노세라믹 복합 기판으로 제작되었으며, 고DK, 저손실 및 고전류 고주파 회로 애플리케이션용으로 설계되었습니다. PCB의 상단 레이어에는 실크스크린이 없는 녹색 솔더 마스크가 있고, 하단 레이어에는 마스크와 실크스크린이 전혀 없습니다. 향상된 ENIG 도금으로 마감된 이 보드는 0.4mm 구멍에 수지 막힘 및 캡핑 처리를 채택하여 탁월한 구멍 신뢰성과 절연 성능을 보장합니다. 모든 완성된 장치는 엄격한 품질 검증을 거쳐 산업용 고전력 및 정밀 제어 시스템에 탁월한 열 안정성, 높은 절연 강도 및 일관된 RF 성능을 제공합니다.



PCB 사양

매개변수 항목 사양
기본 재료 FSD1020T 탄화수소 나노세라믹 복합기판
레이어 구성 2층 견고한 PCB 구조
보드 크기 96mm × 47mm (1개)
기판 두께 0.508mm 코어 유전체 두께
외부 구리 무게 1oz 외부 구리층
최소 구멍 직경 0.4mm
홀 가공 레진 플러깅 + 캡핑 처리
표면 마무리 ENIG(170% 향상된 도금 적용 범위)
탑 솔더 마스크 녹색 솔더 마스크, 실크스크린 없음
하단 솔더 마스크 솔더 마스크 없음, 실크스크린 없음



FSD1020T 재료 개요

FSD1020T는 고전류 및 고전력 RF 마이크로파 응용 분야용으로 특별히 개발된 고DK 저손실 탄화수소 나노 세라믹 복합 유전체 재료입니다. 이는 RF 기판에 대한 정밀한 유전 상수 매칭을 제공하고 하이브리드 고주파 및 저손실 탄화수소 회로 설계를 위한 최적의 솔루션 역할을 합니다. 우수한 기계적 가공성, 탁월한 CAF ​​저항성, 높은 열 안정성 및 할로겐 프리 환경 성능을 갖춘 이 견고한 기판은 고전압 및 고전류 작동 조건에서 안정적인 전기 절연과 일관된 RF 특성을 보장합니다.



2레이어 FSD1020T PCB High-DK 저손실 RF 회로 기판 0



핵심 소재 특징

High-DK 유전특성 : 소형화된 고주파 회로 설계에 적합한 높고 안정적인 유전율



뛰어난 CAF 저항성: 전도성 양극 필라멘트 성장을 효과적으로 방지하여 장기적인 서비스 신뢰성을 향상시킵니다.



높은 열 안정성: 뛰어난 열충격 저항성을 갖춘 280°C의 높은 Tg



저손실 RF 성능: 매우 낮은 소산 인자로 고주파 신호 감쇠를 최소화합니다.



우수한 절연 성능: 안정적인 고전압 및 고전류 유전체 절연 성능



환경 준수: 할로겐 프리 및 RoHS 완전 준수



재료 전기 및 기계 성능 데이터

테스트 항목 시험방법 상태 단위 일반적인 값
유전 상수(Dk) @ 10GHz IPC-TM-650 2.5.5.5 23°C - 10.2±0.2
손실계수(Df) @ 10GHz IPC-TM-650 2.5.5.5 23°C - 0.0038
껍질 강도 IPC-TM-650 2.4.8 288°C/10초 N/mm(파운드/인치) 0.7 (4)
체적 저항률 IPC-TM-650 2.5.17.1 조건 A MΩ·cm 2×10⁸
표면 저항률 IPC-TM-650 2.5.17.1 조건 A 4×107
수분 흡수 IPC-TM-650 2.6.2.1 D-24/23 % 0.16
3축 CTE(30~260°C) IPC-TM-650 2.4.24 TMA 테스트 ppm/°C X<19, Y<19, Z<20
절연 파괴 전압 IPC-TM-650 2.5.6 D-48/50+D-4/23 kV 20
열 스트레스 저항 IPC-TM-650 2.4.13.1 288°C, 10초 - 육안검사 통과
화염 저항 UL94 C-48/23/50 평가 V0



일반적인 응용 분야

높은 유전 상수, 낮은 고주파 손실, 뛰어난 절연 성능, 우수한 열 및 구조적 안정성을 갖춘 FSD1020T PCB는 고전력 RF 및 정밀 산업 제어 시스템에 널리 배포됩니다.



  • 측량 및 매핑 장비
  • UAV 비행 제어 시스템
  • 산업 안전 모니터링 장치
  • 지능형 교통 시스템
  • 정밀기계 제조장비
  • 선박 내비게이션 시스템
  • 차량 운전 테스트 타워 장비

2레이어 FSD1020T PCB High-DK 저손실 RF 회로 기판 1
