| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

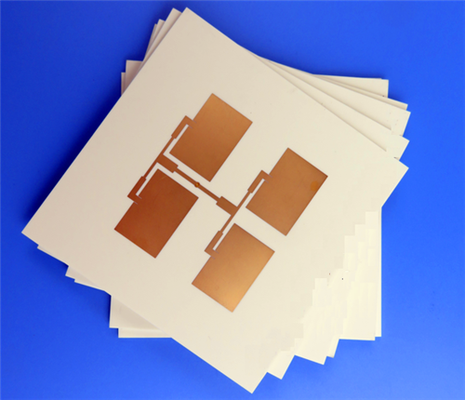

이 맞춤형 2층 견고한 고주파 PCB는 항공우주 등급 TFA294 유리가 없는 세라믹 PTFE 복합 유전체 기판을 사용합니다. 매우 안정적이고 손실이 적은 마이크로파 및 밀리미터파 애플리케이션용으로 설계된 이 보드는 솔더 마스크가 전혀 없고 실크스크린이 없는 양면 구조를 갖춘 침수 금 표면 마감이 특징입니다. 모든 장치는 배송 전에 100% 전기 테스트를 거쳐 고급 RF 및 항공우주 전자 시스템에 대한 탁월한 일관성과 장기적인 신뢰성을 보장합니다.
PCB 사양
| 매개변수 항목 | 사양 |
| 기본 재료 | TFA294 무유리 세라믹 PTFE 복합 기판 |
| 레이어 수 | 2층 견고한 PCB |
| 보드 크기 | 97.53mm × 100.28mm(1개), 공차: ±0.15mm |
| 최소 추적/공간 | 4밀 / 6밀 |
| 최소 기계적 구멍 크기 | 0.35mm |
| 유형을 통해 | 스루홀 비아만 있고 블라인드 비아는 없음 |
| 완성된 보드 두께 | 1.1mm |
| 완성되는 구리 무게 | 외부 레이어용 1온스(1.4밀) |
| 도금 두께를 통해 | 20μm |
| 표면 마감 | 이머젼 골드 |
| 실크스크린 레이어 | 상단과 하단 모두 실크스크린이 없습니다. |
| 솔더 마스크 레이어 | 양면 모두 솔더 마스크가 전혀 없음 |
| 품질 테스트 | 배송 전 100% 전기 테스트 실시 |
PCB 레이어 적층 구조
| 레이어 이름 | 사양 |
| 구리층 1(상단) | 35μm 마감 구리 두께 |
| 유전체 코어 | TFA294 세라믹 PTFE 기판, 1.016mm(40mil) 두께 |
| 구리층 2(하단) | 35μm 마감 구리 두께 |
삽화 및 품질 표준
아트워크 형식: 표준 Gerber RS-274-X 파일로 제작되어 정밀한 회로 패턴화와 완전한 제조 호환성을 보장합니다.
품질 표준: 모든 제조 및 검사 공정은 안정적인 성능과 장기적인 구조적 내구성을 위해 IPC-Class-2 신뢰성 사양을 엄격하게 준수합니다.
서비스 범위: 국제 고주파 PCB 프로젝트를 위한 글로벌 배송 및 안정적인 제품 공급을 지원합니다.
TFA 시리즈 재료 개요
TFA 시리즈는 고급 무유리 제품을 대표합니다.PTFE세라믹 복합 유전체 기판은 전통적인 유리 섬유 함침 제조 대신 혁신적인 나노 세라믹 혼합 및 특수 적층 공정을 채택합니다. 전자파 전파 시 유리섬유 효과를 제거하여 X/Y/Z축 이방성을 최소화하고 매우 균일한 전기적, 열적, 기계적 특성을 제공하는 소재입니다. 이 제품은 탁월한 주파수 안정성, 초저 유전 손실 및 구리 일치 열팽창 성능이 특징입니다. 4가지 맞춤형 유전 상수(2.94, 3.0, 6.15, 10.2)를 사용할 수 있는 TFA 시리즈는 수입 고주파 기판에 대한 높은 신뢰성의 항공우주 등급 대안으로 사용됩니다.
TFA294 핵심 기능 및 이점
안정적인 유전체 성능: 10GHz에서 2.94의 안정적인 DK와 0.0010(10/20GHz)/0.0012(40GHz)의 초저 DF를 제공하여 저손실 광대역 및 밀리미터파 신호 전송을 가능하게 합니다.
초저 TCDK: -55°C~150°C에서 -5ppm/°C의 최소 TCDK를 유지하여 극심한 온도 변화에서도 안정적인 유전 특성을 보장합니다.
균형 잡힌 낮은 CTE: -55°C~288°C 범위에서 일치하는 CTE 값(18ppm/°CX/Y, 32ppm/°C Z축)이 특징으로 열 스트레스를 완화하고 PTH 구조 신뢰성을 향상시킵니다.
효율적인 열 방출: 0.59W/mk 열전도율로 작동 열을 빠르게 방출하고 지속적인 고출력 작업 조건에서 성능 저하를 방지합니다.
낮은 수분 감도: 0.03%의 매우 낮은 수분 흡수율로 습한 환경에서 전기 매개변수 드리프트를 방지하여 장기적으로 안정적인 회로 작동을 보장합니다.
일반적인 애플리케이션 시나리오
유리가 없는 구조, 초저 손실, 극도의 온도 안정성 및 최소 이방성을 활용하는 TFA294 PCB는 항공우주, 군사 및 위성 통신 분야의 고정밀 및 위상 감지 고주파 시스템에 이상적입니다.
|
|
