| 기본 재료: | TF300 고주파 유전체 재료 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.7mm | PCB 크기: | 70mm×49mm(1개), 치수공차: ±0.15mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1온스 | 표면 마감: | 이머젼 골드 |
| 강조하다: | 어떤 경화제 유연한 PCB 이사회,RFID 센서 유연한 PCB 이사회,어떤 경화제 폴리이미드 플렉스 PCB |
||

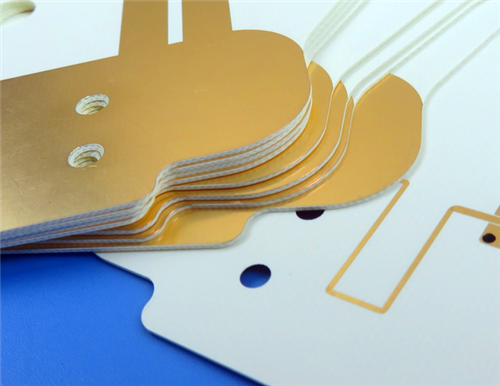

이것은 맞춤형 2레이어 리지드입니다.고주파 PCB안정성이 높은 마이크로파 및 밀리미터파 회로와 소형 안테나 시스템용으로 설계된 Wangling TF300 고성능 유전체 기판으로 제작되었습니다. 보드는 침지 금으로 마감되었으며 상단 또는 하단 표면에 솔더 마스크나 실크스크린이 적용되지 않았습니다.
PCB 사양
| 매개변수 항목 | 사양 |
| 기본 재료 | TF300 고주파 유전체 재료 |
| 레이어 수 | 2개의 층 단단한 PCB |
| 보드 크기 | 70mm×49mm(1개), 치수공차: ±0.15mm |
| 최소 추적/공간 | 5밀 / 5밀 |
| 최소 기계적 구멍 크기 | 0.3mm |
| 유형을 통해 | 블라인드 비아가 채택되지 않았습니다. 스루홀 비아만 사용됩니다. |
| 완성된 보드 두께 | 0.7mm |
| 외층 마감 구리 무게 | 1온스(1.4밀) |
| 도금 두께를 통해 | 20μm |
| 표면 마감 | 이머젼 골드 |
| 실크스크린 레이어 | 상단 및 하단 실크스크린 없음 |
| 솔더 마스크 레이어 | 상단 및 하단 솔더 마스크 없음 |
| 품질 테스트 | 배송 전 100% 전기 테스트 |
PCB 레이어 적층 구조
| 레이어 이름 | 사양 |
| 구리층 1(상위층) | 35μm 마감 구리 두께 |
| 유전체 코어 | Wangling TF300 고주파 소재, 0.635mm(25mil) 두께 |
| 구리층 2(하층) | 35μm 마감 구리 두께 |
삽화 및 품질 표준
아트워크 형식: 업계 표준 형식인 표준 Gerber RS-274-X 파일을 기반으로 제작되어 고정밀 패터닝과 완전한 생산 호환성을 보장합니다.
품질 표준: IPC-Class-2 신뢰성 사양에 따라 제조 및 검사되어 일반적인 상업 및 산업 등급 성능 요구 사항을 충족합니다.
공급 범위: 표준화된 생산과 완벽한 품질 관리로 전세계 배송이 가능하며 안정적인 글로벌 배송을 지원합니다.
Wangling TF 시리즈 소재 개요

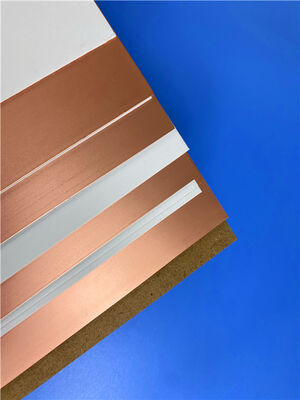

Wangling TF 시리즈 기판은 유리섬유가 없는 구조를 특징으로 하는 PTFE 수지와 세라믹 필러로 구성된 고성능 고주파 유전체 재료입니다. 유전 상수는 세라믹 대 PTFE 비율을 조정하여 정밀하게 조정할 수 있습니다. 독점 프로세스를 통해 제조된 TF 시리즈 소재는 뛰어난 마이크로파 성능, 우수한 열 안정성 및 장기 신뢰성을 제공하므로 고정밀 고주파 PCB 설계에 이상적입니다.
핵심 소재 성능 특징
조정 가능하고 안정적인 유전체 성능
TF300은 여러 표준 옵션과 초저 유전 손실을 갖춘 안정적이고 조정 가능한 DK 3.0-16을 특징으로 하며 마이크로파 및 밀리미터파 회로 제조 요구 사항을 완벽하게 충족합니다.
넓은 온도 안정성
-80℃ ~ +200℃에서 지속적으로 안정적으로 작동할 수 있어 열악한 항공우주 및 산업 환경에 탁월한 열 적응성을 제공합니다.
맞춤형 두께 및 높은 가공성
이 소재는 0.635mm ~ 2.5mm 범위의 맞춤형 두께를 지원하며 높은 생산 수율을 위해 표준 열가소성 PCB 제조 공정과 완벽하게 호환됩니다.
안정적인 환경 적응성
뛰어난 방사선 저항성과 매우 낮은 가스 방출 특성을 통해 매우 높은 신뢰성의 작업 시나리오에서 안정적인 전기적, 기계적 성능을 유지합니다.
TF300 일반적인 재료 특성
| 유전 상수(DK) | 3.0±0.06 @10GHz |
| 소산계수(DF) | 0.001 @10GHz |
| 유전 상수의 열 계수(TCDK) | -60ppm/℃ (-55℃~150℃) |
| 박리 강도(1온스 구리) | >0.6N/mm |
| 열팽창계수(CTE) | X/Y 축: 60ppm/℃; Z축: 80ppm/℃ |
| 수분 흡수 | ≤0.05% (20±2℃, 24시간) |
| 밀도 | 2.41g/cm3 |
| 열전도율 | 0.3W/m·K |
| 적용 가능한 동박 | 표준전해동박 : 0.5oz, 1oz |
일반적인 애플리케이션 시나리오
항공우주 장비, 우주 시스템, 항공기 및 기내 전자 장비
마이크로파 회로, 고주파 안테나 및 위상 감지 안테나 장치
조기 경보 레이더, 공중 레이더 및 레이더 신호 처리 모듈
위상 배열 안테나 및 빔포밍 네트워크 시스템
위성 통신 및 항법 장비
고주파 전력 증폭기 모듈
