제품 상세 정보:
|
| 기본 재료: | F4BTMS300 세라믹 충전 PTFE 복합 기판 | 레이어 수: | 2층 |
|---|---|---|---|
| PCB 두께: | 0.25mm | PCB 크기: | 66.04mm x 78mm(1PCS), 공차 +/-0.15mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1 온스 (1.4 밀) 외층 | 표면 마감침수 금h: | ENIG (전기 니켈 몰입 금) |
| 강조하다: | 일층 플렉스 PCB,1온스 폴리마이드 플렉스 PCB,LCD 커넥터 플렉스 PCB |
||

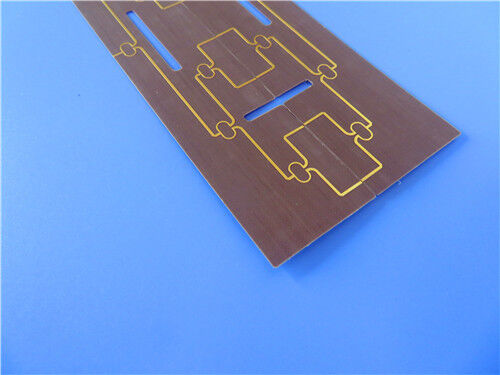

이 2층 강성 F4BTMS300 PCB는 엄격한 항공 우주, 군용 레이더 및 위성 통신 시나리오에 맞춰진 초박형, 고신뢰성 고주파 회로 솔루션입니다. 업그레이드된 F4BTMS300 세라믹 충진 PTFE 복합 기판을 활용하여 복잡한 작동 조건에서도 초저 전자기 손실과 뛰어난 치수 안정성을 달성합니다. 0.25mm의 초박형 최종 두께와 1oz(1.4mil)의 외부 구리 중량을 특징으로 하며, 안정적인 전기 전도성과 장기적인 부식 방지 기능을 보장하기 위해 프리미엄 ENIG 표면 마감을 갖추고 있습니다. 4/6mil의 최소 트레이스/간격 및 0.35mm의 최소 홀 크기로 제작되었으며, 블라인드 비아 프리 구조와 양면 비 실크스크린 및 비 솔더 마스크 구성을 채택했습니다. IPC-Class-2 표준에 따라 제조되고 표준 Gerber RS-274-X 파일을 기반으로 하는 모든 PCB는 배송 전에 전체 범위의 전기 테스트를 거치며, 고급 산업 및 항공 우주 배포를 위한 글로벌 공급이 가능합니다.
PCB 사양
| 사양 항목 | 세부 정보 |
| 기판 재질 | 업그레이드된 F4BTMS300 세라믹 충진 PTFE 복합 기판 |
| 층 수 | 2층 (강성 초박형 PCB) |
| 최종 보드 두께 | 0.25mm |
| 보드 치수 | 66.04mm x 78mm (1PCS), 허용 오차 +/-0.15mm |
| 최종 구리 중량 | 1oz (1.4mil) 외부 층 |
| 비 도금 두께 | 20 μm |
| 최소 트레이스/간격 | 4/6 mil |
| 최소 홀 크기 | 0.35mm |
| 블라인드 비아 | 없음 |
| 표면 마감 | ENIG (무전해 니켈 침지 금) |
| 실크스크린 | 상하단 실크스크린 없음 |
| 솔더 마스크 | 상하단 솔더 마스크 없음 |
| 품질 표준 | IPC-Class-2 |
| 테스트 공정 | 출하 전 100% 전기 테스트 |
대칭적이고 컴팩트한 2층 강성 스택업을 특징으로 하는 이 초박형 PCB는 고주파 신호 전송을 위한 일관된 전기적 성능과 뛰어난 구조적 평탄도를 제공합니다. 최적화된 레이어 구조는 생산 및 작동 중 내부 응력 불균형을 제거하여 정밀 RF 및 항공 우주 회로의 높은 제조 수율과 장기적인 작동 안정성을 지원합니다.
PCB 스택업 구조:
| 스택업 레이어 | 사양 세부 정보 |
| 구리 레이어 1 | 35 μm RTF 저조도 전도성 구리 포일 |
| F4BTMS300 기판 코어 | 0.127mm (5mil) 업그레이드된 세라믹 충진 PTFE 복합 코어 |
| 구리 레이어 2 | 35 μm RTF 저조도 전도성 구리 포일 |
PCB 통계
이 정밀 F4BTMS300 고주파 PCB는 최적화된 부품 레이아웃과 합리적인 비아 분포를 채택하여 컴팩트한 조립 요구 사항에 완벽하게 적응하고 항공 우주 및 RF 시스템 응용 분야에 안정적이고 고정밀 신호 전송을 제공합니다.
| 통계 항목 | 수량 |
| 총 부품 수 | 42 |
| 총 패드 수 | 38 |
| 스루 홀 패드 수 | 23 |
| 상단 SMT 패드 수 | 15 |
| 하단 SMT 패드 수 | 0 |
| 비아 수 | 26 |
| 네트워크 수 | 2 |

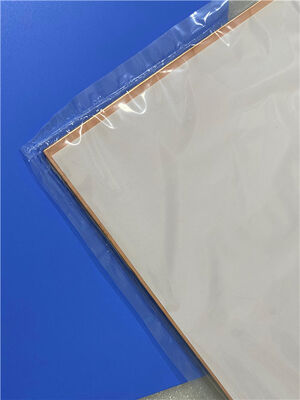

F4BTMS300 고주파 기판 소개
F4BTMS300은 기존 F4BTM 기판 시리즈의 업그레이드된 버전으로, 최적화된 재료 배합 및 고급 제조 기술을 통해 개선되었습니다. 이 복합 재료는 고함량 나노 세라믹 충진재와 초미세 유리 섬유 천을 PTFE 수지와 혼합하여 유리 섬유가 전자기파 전파에 미치는 악영향을 효과적으로 완화합니다. 이러한 구조적 최적화는 유전 손실을 크게 줄이고 전반적인 치수 균일성을 개선하며 X/Y/Z 축 이방성을 낮추고 유효 작동 주파수 범위를 확장하는 동시에 고유의 전기적 강도를 향상시킵니다.
이 기판은 뛰어난 열 전도성, 안정적인 유전 온도 특성 및 초저 열팽창 성능을 나타내며 극한의 온도 변동에서도 안정적인 전기적 및 구조적 특성을 유지합니다. 표준 구성으로 RTF 저조도 구리 포일을 채택하여 고주파 도체 손실을 효과적으로 줄이는 동시에 신뢰할 수 있는 박리 강도를 유지합니다. 구리 및 알루미늄 베이스 라미네이션 공정 모두와 호환되는 F4BTMS300은 수입 고주파 기판에 대한 고신뢰성 항공 우주 등급 대안으로, 군사, 항공 및 위성 통신 회로 제작에 이상적입니다.
F4BTMS300 코어 전기 및 열 특성
| 성능 매개변수 | 사양 및 설명 |
| 유전 상수 (Dk) | 10GHz에서 3.0, 고주파 대역에서 안정적 |
| 손실 계수 (Df) | 10GHz에서 0.0013, 20GHz에서 0.0015, 초저 신호 감쇠 |
| Dk의 열 계수 | -20 ppm/°C (-55°C ~ 150°C), 온도 변화에 따른 안정적인 유전 성능 |
| 열팽창 계수 (CTE) | X축: 10 ppm/°C; Y축: 11 ppm/°C; Z축: 22 ppm/°C (-55°C ~ 288°C), 낮은 이방성 및 높은 구조적 안정성 |
| 열 전도율 | 0.67 W/mk, 지속적인 고출력 작동을 위한 효율적인 열 방출 |
| 수분 흡수율 | 0.025%, 열악한 환경 조건에 대한 뛰어난 수분 저항성 |
F4BTMS 재료 장점
전통적인 FR4 및 일반 PTFE 기판을 능가하는 F4BTMS300 PCB는 향상된 재료 특성과 다양한 공정 호환성을 특징으로 하며, 엄격한 고정밀, 고주파 산업 및 항공 우주 응용 분야에 이상적입니다:
낮은 고주파 손실: 나노 세라믹 복합 구조는 10–20GHz에서 안정적인 전송을 위한 신호 감쇠를 줄입니다.
안정적인 열 안정성: 최적화된 CTE 및 DK 온도 계수는 열 순환 시 전기 성능 변화를 방지합니다.
최소화된 도체 손실: 저조도 RTF 구리 포일과 결합하여 표피 효과 손실을 줄이고 회로 효율을 높입니다.
강력한 환경 안정성: 초저 수분 흡수는 온도 및 습도 변화 시 안정적인 성능을 보장합니다.
낮은 구조적 이방성: 균형 잡힌 물리적 특성은 변형을 방지하고 장기적인 작동 신뢰성을 향상시킵니다.
넓은 공정 적응성: 구리 및 알루미늄 베이스 라미네이션과 호환되어 다양한 고출력 열 방출 회로에 사용 가능
일반적인 응용 분야
초저 유전 손실, 뛰어난 환경 적응성 및 안정적인 고주파 전기 성능을 활용하는 F4BTMS300 PCB는 고급 항공 우주, 군사 방위 및 정밀 RF 마이크로파 시스템에 널리 적용됩니다:
품질 및 서비스 보증
모든 F4BTMS300 고주파 PCB는 IPC-Class-2 산업 품질 기준을 엄격하게 준수하여 제조됩니다. 표준 Gerber RS-274-X 파일을 기반으로 처리되는 이 초박형 고주파 보드는 고급 응용 시나리오를 위한 정밀한 치수 허용 오차와 안정적인 전기적 일관성을 특징으로 합니다. 완성된 각 장치는 배송 전에 포괄적인 전기 성능 검사를 거쳐 기능적 결함을 제거하고 배치 품질 균일성을 보장합니다. 글로벌 물류 및 전문 기술 지원을 통해 이러한 항공 우주 등급 PCB 솔루션은 전 세계 고정밀 산업 제조 및 고급 과학 연구 프로젝트에 안정적인 지원을 제공합니다.
