제품 상세 정보:
|
| 기본 재료: | F4BTMS450 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.6mm | PCB 크기: | 38.4mm × 56.35mm(공차 ±0.15mm, 1개) |
| 솔더 마스크: | 검은색 | 실크 스크린: | 하얀색 |
| 구리 무게: | 1oz (1.4 mils) | 표면 마감: | 무연 HASL |
| 강조하다: | 이중 레이어 플렉스 인쇄 회로 기판,70 um 플렉스 인쇄 회로 기판 |
||

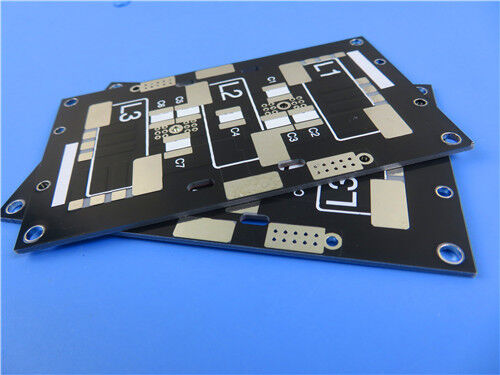

이 2레이어 F4BTMS450 강성 PCB는 항공우주 등급 장비, 군용 레이더 시스템 및 정밀 RF 마이크로파 애플리케이션용으로 설계된 고신뢰성, 저손실 고주파 회로 솔루션입니다. 업그레이드된 F4BTMS450 세라믹 충전 PTFE 기판과 프리미엄 저조도 RTF 구리 호일을 활용하는 이 견고한 회로 기판은 마감 두께가 0.6mm이고 환경 친화적인 무연 HASL 표면 마감이 특징입니다. 모든 장치는 배송 전에 엄격한 100% 전기 테스트를 거치며 IPC-Class-2 산업 신뢰성 기준을 완전히 준수합니다. 매우 안정적인 유전 특성, 최소화된 다축 이방성, 우수한 열-기계적 견고성을 특징으로 하는 이 PCB는 고급 항공우주 장치, 위상 배열 안테나 시스템 및 위성 통신 단말기에 일관된 성능을 제공합니다. 우리는 전 세계 고객이 맞춤형 견적을 위해 Gerber RS-274-X 파일을 제출하는 것을 환영하며 전 세계 배송 및 완전한 전문 기술 지원이 가능합니다.
F4BTMS450이란 무엇입니까? 고급 기판 소개
F4BTMS450은 기존의 향상된 고성능 반복 기능을 제공합니다.F4BTM최적화된 소재 배합과 첨단 제조 공정을 통해 개선된 소재 시리즈입니다. 고함량 나노세라믹 필러가 포함되어 있고 초박형, 초미세 직조 유리섬유로 강화된 이 업그레이드된 기판은 포괄적인 성능 향상과 매우 안정적인 유전체 매개변수를 달성합니다. 이는 수입된 동등한 고주파 재료에 대한 신뢰할 수 있는 대안으로 작용하여 높은 표준 산업 및 항공우주 전자 응용 분야에 완벽하게 적합합니다.
기판은 PTFE 수지, 균일하게 분산된 특수 나노 세라믹 입자, 최소한의 초박형 유리 섬유 보강재로 구성된 정교한 복합 구조를 채택합니다. 이 혁신적인 설계는 전자파 전파에 대한 유리섬유의 부작용을 효과적으로 완화하여 유전 손실과 X/Y/Z축 재료 이방성을 크게 줄입니다. 이는 매우 낮은 열팽창 계수 및 온도에 민감하지 않은 유전체 특성과 함께 탁월한 치수 안정성, 확장된 유효 주파수 대역폭, 향상된 전기 강도 및 향상된 열 전도성을 제공합니다. 표준화된 저조도 RTF 동박은 우수한 구리 박리 강도를 유지하면서 고주파 도체 손실을 더욱 낮추어 구리 기반 및 알루미늄 기반 PCB 구조 설계를 모두 지원합니다.
F4BTMS450 PCB의 주요 특징
뛰어난 전기적 안정성, 신뢰할 수 있는 열 성능, 견고한 기계적 내구성을 통합한 F4BTMS450 기판은 항공우주 및 군용 고주파 회로 시스템의 엄격한 작동 표준을 완벽하게 충족합니다.
안정적인 유전 상수(Dk): 10GHz에서 4.5 ±0.09의 정확한 유전 상수를 유지하여 정확한 임피던스 매칭과 안정적인 고주파 신호 전송이 가능합니다.
초저 손실 계수(Df): 10GHz에서 0.0015, 20GHz에서 0.0019의 초저 손실 탄젠트를 자랑하여 고주파 신호 감쇠 및 전력 손실을 효과적으로 억제합니다.
탁월한 열 치수 안정성: -55°C~288°C에서 X 및 Y축 모두 12ppm/°C, Z축 45ppm/°C의 낮은 선형 CTE 값을 제공하여 극한의 온도 사이클링에서 보드 변형 및 회로 오류를 방지합니다.
최소 유전체 온도 드리프트: -55°C~150°C 내에서 Dk(-58ppm/°C)의 초저열 계수를 제공하여 동적으로 변화하는 열 환경에서 일관된 전기 성능을 보장합니다.
우수한 열전도율: 0.64W/MK의 열전도율로 열 방출을 가속화하고 고전력 RF 회로의 장기적인 작동 안정성을 향상시킵니다.
낮은 수분 민감도: 0.08%의 매우 낮은 수분 흡수율을 달성하여 습한 작업 조건으로 인한 전기적 매개변수 편차를 방지합니다.
높은 난연성: UL-94 V0 난연성 표준을 충족하여 항공우주 및 군용 전자 시스템의 안전하고 안정적인 작동을 보장합니다.
주요 PCB 구성 사양
| 매개변수 항목 | 특정 사양 |
| 기본 재료 | F4BTMS450 고신뢰성 세라믹 충전 PTFE 기판 |
| 레이어 수 | 2층(견고한 구조) |
| 보드 크기 | 38.4mm × 56.35mm(공차 ±0.15mm, 1개) |
| 최소 추적/공간 | 4/6mils, 초미세 트레이스 제작 지원 |
| 최소 구멍 크기 | 0.3mm |
| 비아 디자인 | 블라인드 또는 매립형 비아 없음 |
| 완성된 보드 두께 | 0.6mm |
| 완성되는 구리 무게 | 저조도 RTF 포일을 채택한 1oz(1.4mils) 외부 구리층 |
| 도금 두께를 통해 | 20μm |
| 표면 마감 | 무연 HASL |
| 실크 스크린 | 하단 실크스크린이 없는 흰색 상단 실크스크린 |
| 솔더 마스크 | 검정색 상단 솔더 마스크, 하단 솔더 마스크 없음 |
| 품질 테스트 표준 | 배송 전 100% 전면 전기 테스트 실시 |
2-Layer F4BTMS450 PCB 스택업 구조
이 표준화된 2레이어 견고한 스택업은 프리미엄 F4BTMS450 세라믹으로 채워진 유전체 코어 재료를 사용합니다. 이 제품은 매우 낮은 다축 이방성과 고르게 분포된 구조적 응력을 특징으로 하며 항공우주 RF 및 마이크로파 회로 응용 분야의 높은 안정성 성능 요구 사항과 완벽하게 일치합니다.
| 레이어 순서 | 재료 사양 | 두께 | 핵심 기능 |
| 외부 레이어 1(상단) | 낮은 거칠기 RTF 전도성 동박 | 35μm | 고주파 RF 신호 전송 및 표면 실장 부품 납땜을 위한 기본 플랫폼 역할을 합니다. |
| 코어 유전체층 | F4BTMS450 고신뢰성 세라믹 복합 코어 기판 | 0.508mm(20밀) | 고주파 회로를 위한 저손실 유전체 절연, 최소한의 구조적 이방성 및 안정적인 내열 유전체 성능을 제공합니다. |
| 외층 2(하단) | 낮은 거칠기 RTF 전도성 동박 | 35μm | PCB의 전체적인 구조적 안정성을 균형 있게 유지하는 보조 회로 전송층 |
PCB 통계
| 매개변수 항목 | 특정 값 |
| 구성요소 | 13 |
| 총 패드 | 20 |
| 스루홀 패드 | 12 |
| 탑 SMT 패드 | 8 |
| 하단 SMT 패드 | 0 |
| 비아 | 9 |
| 네트 | 5 |
허용되는 작품 형식:우리는 글로벌 고객으로부터 표준 Gerber RS-274-X 디자인 파일을 받아들입니다. 이 보편적인 산업 표준 형식은 정확한 기술 평가, 맞춤형 가격 견적 및 간소화된 대량 생산을 지원합니다.
생산 품질 기준:모든 PCB는 IPC-Class-2 산업 신뢰성 사양을 엄격하게 준수하여 제조 및 검사됩니다.
글로벌 공급 서비스:우리는 전세계 맞춤형 PCB 견적 및 국제 배송 솔루션을 제공합니다. 글로벌 고객은 독점적인 맞춤형 견적을 위해 Gerber 파일을 제출할 수 있습니다.
일반적인 애플리케이션 시나리오
