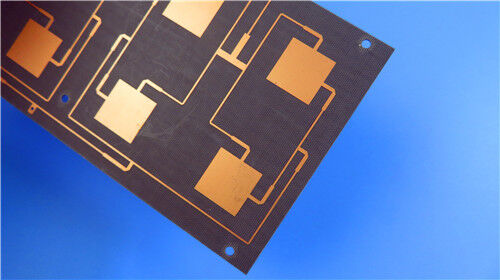

이 2층 강성 F4BME220 PCB는 상업용 무선 주파수 회로 및 무선 신호 처리 장치를 위해 설계된 초박형, 비용 최적화 고주파 솔루션입니다. 업그레이드된 F4BME 시리즈 유리 섬유 강화 PTFE 복합 유전체를 활용하여, 이 PCB는 기존의 "F4B 기판"에 비해 향상된 전기적 안정성과 우수한 신호 전송 일관성을 제공합니다. 0.1mm의 초박형 완성 두께와 1oz의 외부 구리 중량을 자랑하며, 이 보드는 내구성 있는 전도성과 산화 방지 성능을 유지하기 위해 침지 금 표면 마감을 채택했습니다. 비 맹공법 구조 설계로 정밀한 5/8 mil 라인/스페이스 제작 및 0.25mm 마이크로 홀 가공을 지원합니다. 이 보드는 상단에 흰색 실크스크린과 녹색 솔더 마스크를 특징으로 하며, 하단은 완전히 코팅되지 않은 상태로 유지됩니다.PCB 사양사양 항목
세부 정보
| 기본 재료 | F4BME220 유리 섬유 강화 PTFE 복합 기판 |
| 층 수 | 2층 (강성 PCB) |
| 완성 보드 두께 | 0.1mm |
| 보드 치수 | 79mm x 65.3mm (1개), 허용 오차 +/-0.15mm |
| 완성 구리 중량 | 1oz (1.4mil) 외부 층 |
| 비아 도금 두께 | 20 μm |
| 최소 트레이스/스페이스 | 5/8 mil |
| 최소 홀 크기 | 0.25mm |
| 맹공법 비아 | 없음 |
| 표면 마감 | 침지 금 |
| 실크스크린 | 흰색 상단 실크스크린, 하단 실크스크린 없음 |
| 솔더 마스크 | 녹색 상단 솔더 마스크, 하단 솔더 마스크 없음 |
| 품질 표준 | IPC-Class-2 |
| 테스트 공정 | 출하 전 100% 전기 테스트 |
| PCB 스택업 구조 | 초박형 유전체 코어를 갖춘 대칭형 듀얼 레이어 강성 레이아웃을 채택한 이 스택업 구조는 탁월한 기계적 평탄도와 균일한 전기적 특성을 보장합니다. 균형 잡힌 레이어 구성은 일관된 고주파 신호 전송 성능과 안정적인 제조 반복성을 제공하여, 소형 상업용 RF 회로 모듈의 설계 요구 사항을 완벽하게 충족합니다. |
스택업 레이어
사양 세부 정보
| 구리 레이어 1 | 35 μm RTF 구리 호일 |
| F4BME220 기판 코어 | 이 초박형 F4BME220 고주파 PCB는 정제된 부품 배열과 합리적인 비아 레이아웃을 특징으로 하며, 소형화된 조립 요구 사항을 충족하고 소형 상업용 RF 기능 모듈에 안정적인 전기 신호 출력을 제공합니다. |
| 구리 레이어 2 | 35 μm RTF 구리 호일 |
| PCB 통계 | 이 초박형 F4BME220 고주파 PCB는 정제된 부품 배열과 합리적인 비아 레이아웃을 특징으로 하며, 소형화된 조립 요구 사항을 충족하고 소형 상업용 RF 기능 모듈에 안정적인 전기 신호 출력을 제공합니다. |
통계 항목
수량
| 총 부품 수 | 23 |
| 총 패드 수 | 26 |
| 스루 홀 패드 수 | 14 |
| 상단 SMT 패드 수 | 12 |
| 하단 SMT 패드 수 | 0 |
| 비아 수량 | 37 |
| 넷 수량 | 2 |
| F4BME 고주파 기판 소개 | F4BME 시리즈 라미네이트는 유리 섬유 천, PTFE 수지 및 PTFE 필름 층의 정밀한 재료 배합 및 고표준 라미네이션을 통해 제작된 프리미엄 복합 유전체 재료입니다. 기존 F4B 기판에 비해 이 업그레이드된 재료 시리즈는 더 넓은 조정 가능한 유전 상수 범위, 낮은 신호 감쇠, 더 높은 절연 저항 및 더 안정적인 전기적 성능을 제공합니다. 상업용 RF PCB 제조를 위한 수입 고주파 유전체 재료의 고신뢰성 대안으로 사용됩니다. |
F4BME 시리즈 코어 특성
맞춤형 유전체 배합 및 성숙한 제조 기술로 맞춤 제작된 F4BME 복합 라미네이트는 포괄적인 고주파 성능과 뛰어난 비용 효율성을 제공하며, 대규모 상업 생산 시나리오에 완벽하게 적응 가능합니다:
다양한 회로 설계 사양을 충족하기 위해 2.17에서 3.0까지의 DK 값 옵션으로 완전 맞춤형 유전 상수 제공
낮은 유전 손실 특성은 고주파 신호 전송 중 신호 에너지 감쇠를 최소화합니다.
고감도 무선 주파수 애플리케이션 시나리오에 대한 우수한 PIM 성능을 제공하는 RTF 구리 호일이 표준으로 제공됩니다.
다양한 치수 맞춤 설정을 지원하여 유연한 크기 조정 및 효과적인 전체 비용 제어를 가능하게 합니다.
복잡하고 열악한 작업 환경에서 안정적인 작동을 보장하는 우수한 방사선 저항 및 낮은 가스 방출 특성을 특징으로 합니다.
높은 상업적 성숙도와 대량 생산 호환성을 자랑하며, 배치 제조에 대해 뛰어난 비용 성능을 제공합니다.
일반적인 응용 분야
조정 가능한 유전 상수, 저손실 전송 특성 및 높은 비용 효율성을 활용하여, F4BME220 PCB는 상업용 고주파 무선 주파수 하드웨어 및 무선 통신 인프라 시스템에 널리 배포됩니다:
상업용 무선 주파수 신호 처리 및 레이더 감지 시스템
고주파 위상 조정 모듈 및 RF 수동 전자 부품
|
|
