제품 상세 정보:
|
| 하이 라이트: | 이중 계층 RF 회로판,몰입 금 RF 회로 보드,12mil RF PCB 보드 |
||
|---|---|---|---|

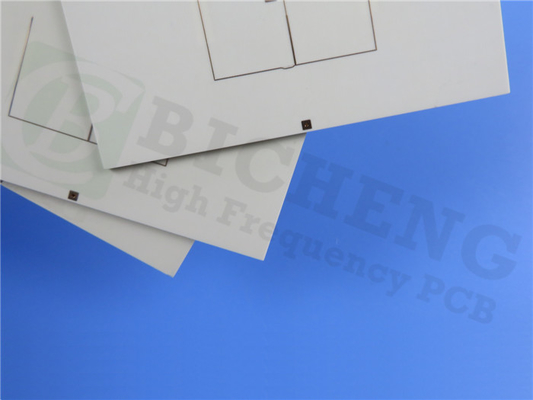

새로 선보인 로저스 RO4003C 수소탄소 세라믹 직물 유리 PCB를 소개합니다. 현대 전자 애플리케이션의 요구를 충족시키는 고성능 솔루션입니다.최고 수준의 공급이 2층 딱딱한 PCB는 뛰어난 성능과 신뢰성, 그리고 다재다능성을 제공합니다.
1우수한 PCB 물질
우리 PCB의 기초는 로저스 RO4003C 수소 탄소 세라믹 직물 유리 재료에 있습니다. 10 GHz/23 ° C에서 3.38의 프로세스 DK와 0.0027 같은 주파수와 온도에서이 PCB 물질은 뛰어난 신호 무결성과 최소한의 손실을 보장합니다. 또한 그 인상적인 Tg (> 280 °C) 및 Td (> 425 °C) 값은 극한 온도 환경에 매우 견딜 수 있습니다.다양한 작업 조건 (-40°C ~ +85°C) 에서 안정적인 성능을 보장합니다..
2강렬한 스택업:
PCB는 구조적 무결성을 향상시키는 견고한 2층 스택업을 갖추고 있습니다. Copper_layer_1과 Copper_layer_2, 둘 다 35μm 두께로 0.305mm 두께의 로저스 4003C 기판을 샌드위치합니다.이 건축물 은 우수한 전기 전도성 과 기계적 견고성 을 제공한다, 다양한 용도로 적합합니다.
3정확한 건설 세부 사항:
PCB는 프로젝트의 까다로운 요구 사항을 충족시키기 위해 정확한 구조 세부 사항을 자랑합니다. 170.53mm x 180.35mm (2PCS = 2 타입) 의 판 크기 및 +/- 0.15mm의 허용량으로,이 PCB는 완벽한 적합성을 보장합니다.최소 흔적 / 공간 4/4 밀리, 최소 구멍 크기는 0.25mm 복잡 한 회로 및 부품 배치를 허용 합니다. 또한 완성 된 보드의 두께는 0.43mm, 1oz (1.5 oz) 입니다.4 밀리) 외층 구리 무게와 20 μm의 접착 두께를 통해표면 완성도는 우수한 전도성 및 부식 저항을 위해 몰입 금으로 신중하게 제작되었습니다. 상단 실크스크린은 검정색으로 구성 요소 라벨링을 명확하게 제공합니다.
4엄격한 테스트와 통계:
최고 품질을 보장하기 위해, 각 PCB는 배송 전에 100% 전기 테스트를 거칩니다. 우리의 PCB 통계는총 217개의 패드, 112개의 뚫린 패드, 105개의 상단 SMT 패드, 0개의 하단 SMT 패드, 168개의 비아와 5개의 네트워크.
5표준을 준수합니다:
우리의 PCB는 IPC-클래스-2 표준을 준수합니다. 높은 품질과 신뢰성을 의미합니다.이 준수 PCB가 업계에서 인정 된 표준을 충족하고 프로젝트에 원활하게 통합 될 수 있음을 보장합니다.
6전 세계 사용 가능성 및 지원:
로저스 RO4003C 2층 딱딱한 PCB는 전 세계적으로 구입할 수 있습니다. 우리는 전문적인 지원을 제공하여아이비와 연락해 주세요. sales10@bichengpcb.com
우리의 고품질의 로저스 RO4003C 2층 딱딱 PCB를 선택하여 다음 프로젝트를 위해 뛰어난 성능과 신뢰성, 그리고 통합의 간편성을 경험하세요.정밀한 구조, 그리고 산업 표준을 준수, 이 PCB는 광범위한 응용 프로그램에 대한 이상적인 선택입니다.우리의 전문 지식을 신뢰하고 우리의 신뢰할 수 있고 다재다능 PCB 솔루션으로 새로운 높이로 전자 프로젝트를 가져.
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
RO4003C: 고성능 PCB의 힘을 풀어내는 것
I. RO4003C: PCB 기술의 미래 소개
RO4003C는 고성능 전자제품에 새로운 가능성을 열어주는 최첨단 PCB 재료입니다.당신은 당신의 PCB 디자인의 진정한 잠재력을 풀 수 있습니다.
II. RO4003C: 핵심 속성 뒤에 있는 과학을 이해
RO4003C는 3.38±0의 변압력을 가지고 있으며, 높은 주파수 애플리케이션에서 신호 무결성을 위한 중요한 요소인 인상적인 변압력을 자랑합니다.05, RO4003C는 우수한 전기 성능과 낮은 손실 신호 전송을 보장합니다.
III. 비교할 수 없는 성능: RO4003C의 주요 사양
RO4003C의 분산 요인 0.0027은 높은 주파수에서도 최소한의 신호 손실과 우수한 전기 성능을 보장합니다.극심한 온도 변동에 견딜 수 있도록 합니다., 가혹한 환경에 적합합니다.
IV. 응용 및 사용 사례: RO4003C가 우수한 경우
RO4003C의 특수한 특성은 다양한 산업과 응용 분야에 이상적인 선택이 됩니다. 통신과 항공 우주에서 자동차 전자제품과 고속 디지털 회로까지,RO4003C는 엔지니어가 최적의 성능과 신뢰성을 달성 할 수 있도록 지원합니다..
V. 당신의 PCB 프로젝트에 대한 RO4003C의 장점
RO4003C는 PCB 재료로서 많은 장점을 제공합니다. 1.7 x 1010 MΩ.cm의 높은 부피 저항성은 최적의 단열을 보장하며 4.2 x 109 MΩ는 탁월한 표면 성능을 보장합니다.31.2 Kv/mm (780 V/mil) 의 전기 강도로, RO4003C는 까다로운 조건에서도 신뢰할 수 있는 작동을 보장합니다.
VI. 첨단 전자기기의 시대에서의 RO4003C: 추세와 미래 전망
첨단 전자제품에서 RO4003C의 신흥 트렌드와 미래 전망을 발견합니다. 5G 통신 시스템과 IoT 장치에서 자율주행 차량과 고속 컴퓨팅에 이르기까지,RO4003C는 전자 프로젝트의 미래를 형성 할 준비가되어 있습니다..
결론:
RO4003C는 고성능 전자제품에 혁명을 일으키는 새로운 PCB 재료입니다.RO4003C는 엔지니어와 디자이너들에게 가능한 한 한계를 뛰어넘을 수 있게 해줍니다.RO4003C의 힘을 받아들이고 다음 세대의 전자 프로젝트를 위해 가능성의 세계를 열십시오.
