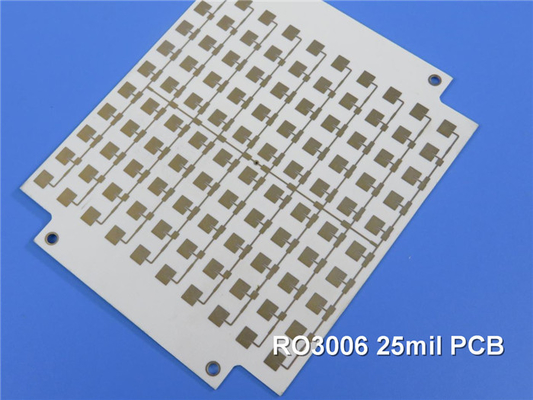

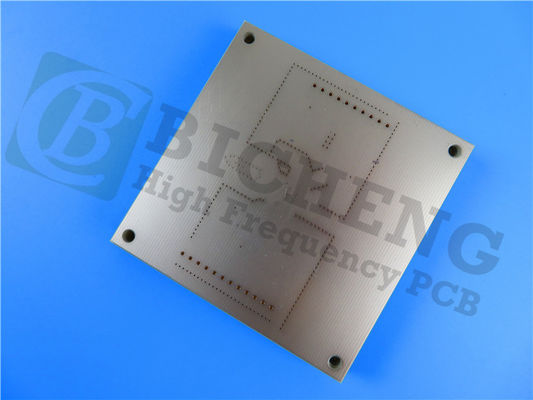

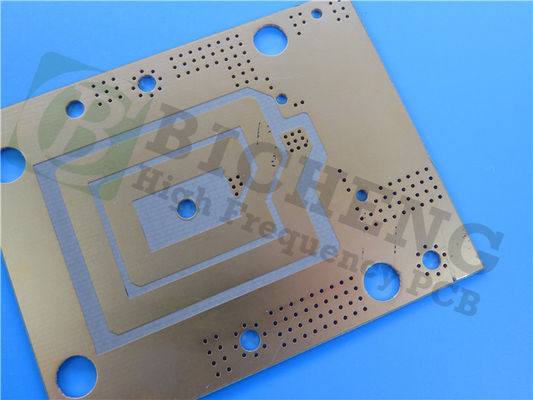

| 하이 라이트: | ENIG와 함께 라디오 주파수 회로판,2L RO3006 RF PCB,구리 하얀 실크 스크린 RF PCB |
||
|---|---|---|---|
RO306 기판으로 만든 PCB를 소개합니다.
RO3006 소개:
로저스 RO3006 라미네이트는 세라믹으로 채워진 PTFE 복합체를 이용하는 첨단 회로 재료입니다.이 물질은 전기적 및 기계적 특성 모두에서 예외적인 안정성을 제공하기 위해 특별히 설계되었습니다.RO3006의 주목할만한 특징 중 하나는 넓은 온도 범위에서 안정적인 다이 일렉트릭 상수 (Dk) 를 유지하는 능력입니다.이 특성은 방온 근처 PTFE 유리 재료에서 일반적으로 관찰되는 Dk의 단계 변화를 제거합니다..
특징:
로저스의 RO3006 라미네이트는 세라믹으로 채워진 PTFE 복합재로 이루어져 있다. 이 재료들은 10 GHz와 23°C에서 6.15 +/- 0.15의 변전적 상수를 나타내고 있으며, 0의 낮은 분산 요인도 있다.002 같은 주파수와 온도에서고 열분해 온도 500°C를 초과, RO3006는 뛰어난 열 안정성을 보여줍니다. 그것은 또한 0.79 W/mK의 열 전도성을 제공합니다.효율적인 열 전달을 촉진합니다.수분 흡수 측면에서, RO3006는 0.02%의 낮은 비율을 자랑합니다. 또한 재료의 열 팽창 계수는 X, Y,그리고 Z축.
이점:
RO3006 라미네이트는 다양한 다이렉트릭 상수에서 균일한 기계적 특성을 제공하여 다른 다이렉트릭 상수를 필요로하는 다층 보드 설계에 이상적입니다.이 라미네이트는 또한 에포시 유리 다층 보드를 포함하는 하이브리드 디자인과 호환됩니다.RO3006의 또 다른 장점은 구리와 일치하는 낮은 평면 내 팽창 계수입니다.이 특징은 표면에 장착 된 집합체의 신뢰성을 향상시키고 온도 변화에 민감한 응용 프로그램에 적합합니다.또한, RO3006는 탁월한 차원 안정성을 나타냅니다. 이러한 라미네이트에 사용되는 대량 제조 과정은 경제적인 가격을 보장하여 비용 효율적인 선택이됩니다.
| RO3006 전형적 가치 | |||||
| 재산 | RO3006 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.5 | Z | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -262 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.27 0.15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.86 | j/g/k | 계산 | ||
| 열전도성 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 7.1 | 내면 | 1온스, EDC 후 솔더 플라트 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
PCB 스택업 및 건설 세부 사항:
이 2층 딱딱한 PCB의 경우, 스택업은 35μm의 두께의 구리 층으로 구성되며, 그 다음 25mil (0.635mm) 의 두께의 RO3006 기판으로 구성됩니다.그리고 35μm 두께의 또 다른 구리 층.
PCB 구성 세부 사항에는 단일 조각에 대한 30mm x 37mm 크기의 보드가 포함됩니다. 최소 흔적 / 공간은 5/5 밀리이며 최소 구멍 크기는 0.25mm입니다.이 구성에서는 맹인 비아스가 없습니다.. 완성 된 보드의 두께는 0.8mm이며, 외부 구리 층은 1 온스 (1.4 밀리) 의 무게가 있습니다.위쪽의 실크스크린은 흰색입니다., 바닥에 실크 스크린이 적용되지 않는 동안. 또한 상단 또는 하단 층에는 용접 마스크가 없습니다. 배송 전에 품질을 보장하기 위해 100% 전기 테스트가 수행됩니다.
PCB 통계:
PCB 통계에 따르면, 이 구성에는 15개의 구성 요소와 총 50개의 패드가 포함되어 있습니다. 이 패드들 중 31개의 패드는 구멍을 통과하는 패드이며, 19개의 패드는 상위 표면 장착 기술 (SMT) 입니다.아래쪽 SMT 패드가 없습니다.이 PCB 디자인은 38 개의 비아를 포함하고 2 개의 네트워크로 구성됩니다.
그림과 표준:
이 PCB 설계에 대한 제공 된 그림 유형은 Gerber RS-274-X, 널리 인정 된 산업 표준입니다. 이 설계에 대한 승인 된 표준은 IPC-Class-2,품질 및 성능 요구 사항의 준수.
사용 가능성 및 전형적인 응용:
RO3006 라미네이트는 전 세계적으로 사용 가능하며 다양한 시장에 접근성을 제공합니다. 이러한 라미네이트는 여러 산업에서 응용됩니다.그들은 특히 자동차 레이더 애플리케이션에 적합합니다., 글로벌 위치 위성 안테나, 셀룰러 통신 시스템 (전력 증폭기 및 안테나 포함), 무선 통신을위한 패치 안테나, 직접 방송 위성,데이터 링크용 케이블 시스템, 원격 계측기 리더 및 전력 배그 플레인. 그들의 예외적인 전기 및 기계적 특성은 광범위한 응용 분야에 다재다능하고 신뢰할 수 있습니다.
