제품 상세 정보:
결제 및 배송 조건:
|
| 레이어 총수: | 2 층 | 두께: | 600.7밀리 |
|---|---|---|---|
| 구리 중량: | 1oZ | 표면 마감: | 침지 금 |
| 하이 라이트: | 몰입 금 RO4003C 로프로 PCB,RO4003C 로프로 PCB 회로판,60.7밀리 RO4003C 로프로 PCB |
||
RO4003C 로우 프로필에 기반한 PCB를 소개합니다.이것은 뛰어난 신호 무결성과 낮은 삽입 손실을 제공하면서 비용 효율적인 회로 제조를 제공하는 고성능 라미네이트입니다.로저스의 독점적인 기술을 활용하여 RO4003C 로프로 라미네이트는 역처리 후리 접합을 표준 RO4003C 다이렉트릭과 결합합니다.유연성 (유연성) 을 높이고,이 독특한 기술은 표준 RO4003C 라미네이트 시스템의 모든 바람직한 특성을 유지합니다.RO4003C의 탄화수소 세라믹 라미네이트는 우수한 고주파 성능과 표준 에포시/글라스 (FR-4) 공정과의 호환성을 위해 특별히 설계되었습니다., 나트륨 에치와 같은 특화된 준비 방법에 대한 필요성을 제거하여 제조 비용을 절감합니다.
10GHz/23°C에서 3.38+/- 0.05의 변압수 상수와 10GHz/23°C에서 0.0027의 분산 요인, RO4003C 낮은 프로필 PCB는 정확하고 신뢰할 수있는 신호 전송을 보장합니다.그것은 Td> 425 °C와 280 °C TMA를 초과하는 높은 Tg와 훌륭한 열 특성을 나타냅니다.라미네이트는 0.64 W/mK의 높은 열 전도성을 자랑하며 효율적으로 열을 분산합니다. Z축 열 팽창 계수는 46 ppm/°C에서 낮습니다.구리와 일치하는 열 팽창 계수는 -55 °C에서 288 °C까지이며 X 축에서는 11 ppm/°C, Y 축에서는 14 ppm/°C입니다.또한 PCB는 환경 문제와 일치하여 납 없는 프로세스 호환성입니다.
RO4003C 로프로필 PCB는 디자인에 많은 이점을 제공합니다. 더 낮은 삽입 손실은 40 GHz를 초과하는 더 높은 운영 주파수 디자인을 허용합니다.그것은 기지 스테이션 안테나에 대한 수동적 인터-모듈레이션 (PIM) 을 줄입니다., 최적의 성능을 보장합니다. 낮은 전도자 손실은 더 나은 열 성능에 기여합니다.복잡한 회로 요구 사항을 수용합니다.PCB는 고온 처리에 견딜 수 있으며 CAF (전도성 아노드 필라멘트) 형성에 저항하며 장기적인 신뢰성을 보장합니다.
| 재산 | 전형적 가치 | 방향 | 단위 | 조건 | 시험 방법 |
| 변압기 상수, 프로세스 | 30.38 ± 0.05 | z | -- | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 |
| 다이렉트릭 상수, 설계 | 3.5 | z | -- | 8~40 GHz | 차분 단계 길이의 방법 |
| 분비 요인 갈색 | 00.0027 0.0021 | z | -- | 10 GHz/23°C 2.5 GHz/23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 ¥r | 40 | z | ppm/°C | -50°C ~ 150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 × 1010 | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 × 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | z | KV/mm ((V/mil) | 0.51mm ((0.020??) | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 26889(3900) | Y | MPa ((kpsi) | NT1 국가 | ASTM D638 |
| 팽창 강도 | 141 (20.4) | Y | MPa ((kpsi) | NT1 국가 | ASTM D638 |
| 굽기 힘 | 276 ((40) | MPa ((kpsi) | IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m ((밀리/인치) | 에치 후 +E2/150°C | IPC-TM-650 2.4.39A |
| 열 확장 계수 | 11 | x | ppm/°C | -55~288°C | IPC-TM-650 2.1.41 |
| 14 | y | ||||
| 46 | z | ||||
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D3850 | ||
| 열전도성 | 0.64 | W/m/°K | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060 ̊ 샘플 온도 50°C | ASTM D570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 1.05 (6.0) | N/mm ((pli) | 용접 후 플라트 1 온스. TC 포일 | IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 그래요 |
| PCB 재료: | 탄화수소 세라믹 라미네이트 |
| 명칭: | RO4003C 로프로 |
| 다이렉트릭 상수: | 3.38±0.05 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil ((0.526mm), 32.7mil (0.831mm), 60.7mil ((1.542mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, OSP, Immersion tin 등 |

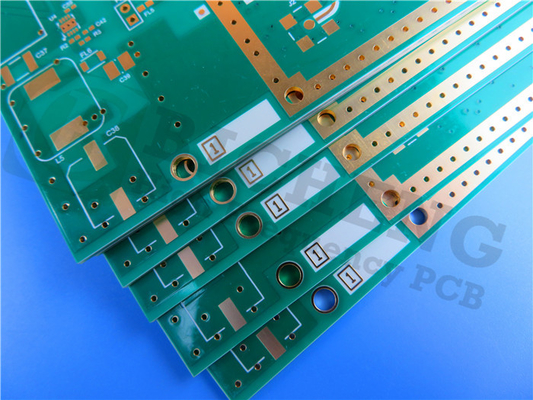

이 PCB는 35μm 구리층, 60.7mil (1.542mm) 로저스 RO4003C LoPro 기판, 또 다른 35μm 구리층으로 구성된 스택업으로 2층 딱딱한 보드입니다.IPC 2급 표준을 준수합니다., 고품질과 신뢰성을 보장합니다. 보드의 크기는 86.6mm x 90.8mm이며 각 주문에는 16개의 PCB가 포함되어 있습니다. 최소 추적 / 공간은 4/4 밀리이며 최소 구멍 크기는 0.4mm입니다.완성된 보드의 두께는 1.6mm, 1 온스 (1.4 밀리) 외층 구리 무게. 비아 접착 두께는 20μm이며 표면 완화는 몰입 금이다. 상단 용접 마스크는 녹색,하단 용접 마스크가 존재하지 않는 동안PCB는 출하 전에 철저한 100% 전기 테스트를 통해 성능과 신뢰성을 보장합니다.
RO4003C 저 프로필 PCB는 광범위한 응용 분야에 적합합니다. 서버, 라우터 및 고속 백플라인과 같은 디지털 응용 분야에서 탁월합니다.또한 셀룰러 기지 스테이션 안테나와 전력 증폭기에 이상적입니다, 그리고 LNB (Low-Noise Block Downconverters) 를 직접 방송 위성을 위해. 또한 RF 식별 태그 및 다른 고주파 디자인에서 응용 프로그램을 찾습니다.
RO4003C 로프로필 PCB를 선택하여 우수한 신호 무결성, 낮은 삽입 손실 및 비용 효율적인 회로 제조를 위해이 첨단 PCB 재료로 신뢰할 수 있고 고성능 회로를 경험.
