제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | Rogers RO3010 기판 | PCB 사이즈: | 35mm x 19mm = 1개 |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침지 금 |
| 레이어 총수: | 2 층 | PCB 두께: | 0.2 밀리미터 |
| 강조하다: | 5mil 라디오 주파수 회로판,로저스 RO3010 라디오 주파수 회로판,몰입 금 라디오 주파수 회로판 |
||

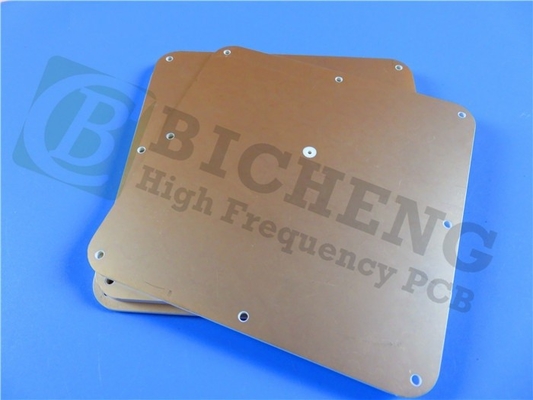

RO3010 PCB는 고급 세라믹으로 채워진 PTFE 복합체를 사용하여 뛰어난 기계적 및 전기적 안정성과 함께 높은 변압력을 제공합니다.이것은 RO3010을 광대역 부품과 다양한 주파수에서 광범위한 응용 프로그램에 이상적인 선택으로 만듭니다.이 라미네이트의 독특한 특성으로 회로 소형화가 용이해지며 성능과 비용 효율성에 있어서 경쟁 우위를 점한다.
주요 특징
다이렉트릭 상수: 10 GHz/23°C에서 10.2 ±0.30 이상 신호 무결성을 위해.
분산 요인: 10 GHz/23°C에서 0.0022에서 낮고 에너지 손실을 최소화합니다.
열 확장 계수 (CTE):
X: 13ppm/°C
Y: 11ppm/°C
Z: 16ppm/°C
열분해 온도 (Td): 더 나은 열 안정성을 위해> 500°C
열전도: 효율적인 열 관리를 위해 0.95 W/mK
수분 흡수: 0.05%만, 다양한 환경에서 신뢰성을 보장합니다.
작동 온도 범위: -40°C ~ +85°C
이점
RO3010 PCB는 여러 가지 장점을 제공합니다.
차원 안정성: 팽창 계수는 구리와 밀접하게 일치하여 왜곡의 위험을 줄입니다.
비용 효율적 인 라미네이트: 대량 생산에 경제적으로 가격, 높은 생산 라인을위한 이상적입니다.
다재다능한 설계 호환성: 다층 보드 설계에 적합하며 설계 유연성을 향상시킵니다.
| RO3010 전형적 가치 | |||||
| 재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
PCB 스택업 구성
RO3010 PCB는 2층 단단한 스택업이 있습니다.
구리층 1: 35μm
RO3010 기판: 5 mil (0.127 mm)
구리층 2: 35μm
이 구성은 0.2mm의 완성 된 보드 두께를 초래하며, 외부 층의 총 구리 무게는 1 온스 (1.4 밀리) 이다.
건설 세부 사항
판 크기: 35mm x 19mm (1개)
최소 추적/공간: 6/5 밀리
최소 구멍 크기: 0.3mm
설계에 포함된 블라인드 비아는 없습니다.
횡단 접착 두께: 20μm
표면 가공: 탁월한 용접성을 위해 몰입 금.
실크스크린 및 솔더 마스크: 흰색 상단 실크스크린이 특징이며, 하단 실크스크린이나 솔더 마스크가 적용되지 않습니다.
윤곽: 레이저 절단 프로필 정밀한 차원을 위해.
품질 보장: 각 PCB는 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트를 받는다.
품질 표준
이 PCB는 IPC-Class-2 품질 표준을 충족시켜 다양한 응용 프로그램에 높은 신뢰성을 보장합니다.
전형적 사용법
RO3010 PCB는 다음과 같은 다양한 용도로 적합합니다.
자동차 레이더 애플리케이션
세계 위치 위성 안테나
셀룰러 통신 시스템: 전력 증폭기 및 안테나를 포함한다.
무선 통신용 패치 안테나
직접 방송 위성
케이블 시스템 데이터 링크
원격 계측기
파워 백플레인
사용 가능성
RO3010 PCB는 전 세계 조달에 사용할 수 있으며 RF 및 마이크로파 애플리케이션에 대한 고성능 솔루션이 필요한 엔지니어 및 디자이너에게 훌륭한 선택이됩니다.
