| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

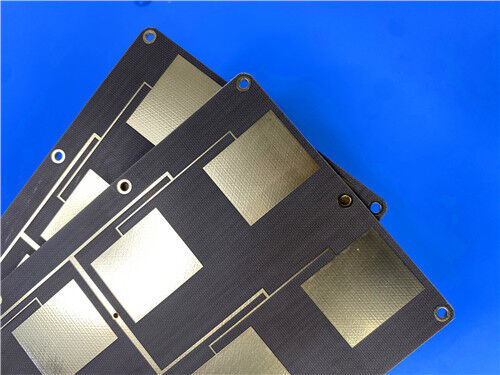

이 견고한 2층타코닉 TLX-9 RF PCB마이크로파 무선 주파수 회로용 비용 효율적인 저손실 기판으로 널리 알려진 고성능 PTFE 직조 유리 복합재로 제조됩니다. 채택무니켈 EPIG 표면 마감IPC-Class-2 산업 표준에 따라 엄격하게 생산된 이 0.3mm 초박형 PCB는 안정적인 낮은 유전 상수, 초저 소산 인자 및 무시할 수 있는 흡습성을 제공합니다. 고가의 Rogers 마이크로웨이브 소재와 비교하여 Taconic TLX-9는 보다 경쟁력 있는 가격으로 동등한 전기적 안정성을 제공합니다. 신뢰할 수 있는 기계적 내구성과 일관된 고주파 성능을 갖춘 이 맞춤형 RF 회로 기판은 LNA, LNB, PCS/PCN 대형 안테나, 고전력 증폭기 및 패시브 RF 구성 요소에 이상적입니다.
PCB사양에스
| 건설 품목 | 세부 |
| 기본 재료 | Taconic TLX-9 – 고주파 회로에 최적화된 저손실 PTFE 직조 유리 복합 라미네이트 |
| 레이어 수 | 2레이어 – 안정적인 RF 신호 성능을 위해 설계된 견고한 마이크로파 PCB 구조 |
| 보드 크기 | 91.6mm × 45.3mm(1PCS), 정밀한 조립 일관성을 위해 +/- 0.15mm의 엄격한 공차 |
| 추적 및 공간 | 최소 5/6mils로 우수한 신호 무결성을 유지하면서 컴팩트한 회로 라우팅이 가능합니다. |
| 최소 구멍 크기 | 0.3mm, 고정밀 스루홀 부품 설치용으로 설계됨 |
| 비아 | 블라인드 비아가 없어 제작이 단순화되고 안정적인 층간 전기 연결이 보장됩니다. |
| 완성된 보드 두께 | 공간이 제한된 마이크로파 전자 장치에 이상적인 0.3mm의 초박형 프로파일 |
| 구리 무게 | 1oz(1.4mils) 외부 구리층으로 RF 신호 전송을 위한 안정적인 전도성 제공 |
| 도금 두께를 통해 | 20μm, IPC-Class-2 표준을 준수하여 전도를 통한 내구성 보장 |
| 표면 마감 | 고주파 회로에 대한 높은 전도성과 뛰어난 내식성을 갖춘 EPIG(니켈 프리) |
| 실크스크린 & 솔더 마스크 | 최고 실크스크린: 없음; 하단 실크스크린: 없음; 탑 솔더 마스크: 없음; 하단 솔더 마스크: 없음 — 구리가 완전히 노출되어 고주파 신호 감쇠가 최소화됩니다. |
| 품질 테스트 | 안정적인 회로 성능을 보장하기 위해 배송 전에 100% 전기 테스트를 수행했습니다. |
PCB 스택-구성
| 스택업 구성요소 | 사양 및 설명 |
| 구리층 1 | 35μm – 저저항 마이크로파 신호 전도를 위한 고순도 구리층 |
| 타코닉 TLX-9 코어 | 0.254mm(10mil) – 일관된 고주파 성능을 위한 저손실 PTFE 복합 기판 |
| 구리층 2 | 35μm – 우수한 전기적 안정성을 유지하는 대칭 구리 레이아웃 |
작품 형식 및 규정 준수 표준
아트웍 형식: 고정밀 PCB 제조 및 전체 데이터 호환성을 보장하는 범용 산업 표준인 Gerber RS-274-X로 제공됩니다.
허용 표준: IPC-Class-2는 산업용 고주파 전자 장치에 대한 안정적이고 장기적인 서비스 성능을 보장합니다.
가용성: 전세계 엔지니어링 조달 및 산업 프로젝트를 지원하기 위해 글로벌 배송 서비스가 제공됩니다.
타코닉 TLX-9 기판 소개
Taconic TLX-9는 첨단 마이크로파 회로용으로 맞춤 제작된 고성능 PTFE 직조 유리 복합 라미네이트입니다. 이는 엄격하게 규제된 전기적 및 기계적 특성을 특징으로 하며 전단, 드릴링, 밀링 및 도금을 포함한 기존 제조 절차와 호환됩니다. 이 기판은 생산 공정 전반에 걸쳐 탁월한 치수 안정성과 거의 0에 가까운 수분 흡수를 자랑합니다.
TLX-9는 넓은 주파수 및 온도 스펙트럼에 걸쳐 2.5의 일정한 유전 상수를 유지하며 10GHz에서 0.0019의 초저 유전 상수를 제공합니다. 또한 UL 94 V-0 난연 등급 인증을 받아 전자 산업 응용 분야의 엄격한 내화 요구 사항을 충족합니다.
주요 특징
| 재산 | 시험방법 | 단위 | 값 | 단위 | 값 |
| 유전 상수 @ 10GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| 손실 인자 @ 10GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| 수분 흡수 | IPC-TM 650 2.6.2.1 | % | <0.02 | % | <0.02 |
| 유전체 파괴 | IPC-TM 650 2.5.6 | kV | >60 | kV | >60 |
| 체적 저항률 | IPC-TM 650 2.5.17.1 | 옴/cm | 10^7 | 옴/cm | 10^7 |
| 표면 저항률 | IPC-TM 650 2.5.17.1 | 맘 | 10^7 | 옴/cm | 10^7 |
| 아크 저항 | IPC-TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 굴곡강도 세로방향 | IPC-TM 650 2.4.4 | 파운드/인치 | >23,000 | N/mm2 | >159 |
| 횡방향 굽힘 강도 | IPC-TM 650 2.4.4 | 파운드/인치 | >19,000 | N/mm2 | >131 |
| 박리 강도(구리 1oz) | IPC-TM 650 2.4.8 | lbs./linear in. | 12 | N/mm | 2.1 |
| 열전도율 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| xy CTE | ASTM D 3386(TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
| z CTE | ASTM D 3386(TMA) | ppm/°C | 130-145 | ppm/°C | 130-145 |
| UL-94 가연성 등급 | UL-94 | V-0 | V-0 |
주요 이점
Taconic TLX-9는 마이크로파 회로 설계자와 제조업체에게 놀라운 기술적 우수성을 제공합니다.
일관된 낮은 유전 상수는 고주파수에서 안정적인 신호 성능을 보장합니다.
매우 낮은 소산 인자로 민감한 마이크로파 회로의 신호 손실을 효과적으로 줄입니다.
수분 흡수율이 매우 낮아 열악한 주변 조건에서도 안정적인 작동 보장
높은 절연 파괴로 고전력 RF 장비의 전압 저항 향상
우수한 구리 박리 강도로 층 박리 방지 및 구조적 내구성 향상
최적화된 CTE는 열 스트레스를 최소화하고 보드 변형을 효과적으로 방지하여 장기간의 실외 및 고온 RF 작업 환경에 적합합니다.
일반적인 응용 분야
이 Taconic TLX-9 RF PCB는 고정밀 마이크로파 및 무선 주파수 장비에 광범위하게 적용됩니다.
-LNA, LNB 및 LNC
-PCS/PCN 대형 안테나
-고전력 증폭기
-수동 RF 부품, RF 감지 모듈 및 통신 기지국 회로
|
|
