제품 상세 정보:
|
| 기본 재료: | TP600 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.6mm | PCB 크기: | 42mm × 45mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 두 외부 레이어 모두 1oz(1.4mils) | 표면 마무리: | 무전해 니켈 무전해 팔라듐 침지 금(ENEPIG) |
| 강조하다: | RF PCB 보드 2층,0.6mm 두께의 ENEPIG PCB,20um RF PCB 접착을 통해 |
||

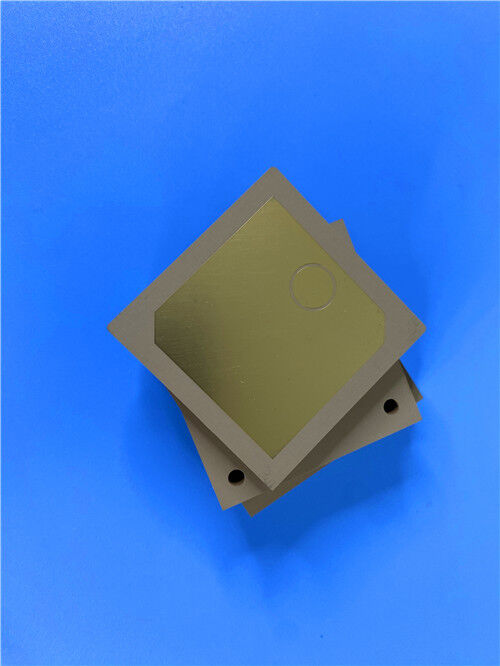

이 PCB는 TP600을 기본 재료로 사용하고, 전극적 니켈 전극적 팔라디움 몰입 금 (ENEPIG) 표면 완화를 채택하고, IPC-Class-2 품질 기준을 엄격히 준수합니다.0으로 구성된 이면적 딱딱한 구조로.5mm (19.6 mil) TP600 기판 코어, 정밀 전자 시스템의 높은 신뢰성 및 높은 주파수 성능 요구 사항을 충족시키기 위해 맞춤 설계되었습니다.위성 내비게이션 및 미사일 탑재 장비를 포함하여.
PCB 사양
| 건설 매개 변수 | 사양 |
| 기본 재료 | TP600 (세라믹 폴리페닐렌 산화물 (PPO) 합성 합성물, 유리섬유가 아닌 강화) |
| 계층 수 | 이중 (2층) 딱딱한 구성 |
| 보드 크기 | 단위 42mm × 45mm, 차원 허용값 ±0.15mm |
| 최소 추적/공간 | 최소한의 흔적 너비 7mL, 간격 6mL |
| 최소 구멍 크기 | 00.4mm |
| 맹인 경로 | 사용되지 않습니다 |
| 완성된 보드 두께 | 00.6mm |
| 완성 된 구리 무게 | 양쪽 외부 층에 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 전기 없는 니켈 전기 없는 팔라디움 몰입 금 (ENEPIG) |
| 실크 스크린 | 아니 |
| 용접 마스크 | 아니 |
| 품질 관리 | 100% 전기 테스트 운송 전에 수행; 융합 반 침몰 구멍 |
스택-위 설정
| 계층 이름 | 소재 | 두께 |
| 상층 구리층 (Copper_layer_1) | 구리 | 35μm |
| 기판 코어 | TP600 | 0.5mm (19.6 mil) |
| 하층 구리층 (Copper_layer_2) | 구리 | 35μm |
TP 시리즈 자료 소개
TP 물질은 산업용 고주파 열 플라스틱 라미네이트로, 섬유 유리 강화 없이 세라믹 필러와 폴리페닐렌 산화물 (PPO) 합금으로 만들어졌습니다.그 다이 일렉트릭 상수 (Dk) 는 세라믹과 PPO 樹脂의 비율을 수정함으로써 정확하게 조정 할 수 있습니다., 그것은 특화된 제조 프로세스를 통해 예외적인 변압 성능과 높은 신뢰성을 제공합니다. TP 제품 라인업은 구리 클래딩 구성에 의해 분류됩니다:TP는 구리 없는 부드러운 표면 물질을 나타냅니다., TP-1은 일면 구리 접착 물질을, TP-2는 양면 구리 접착 물질을 나타냅니다.
TP 시리즈 재료의 변압수 상수는 특정 회로 요구 사항을 충족하도록 사용자 정의 된 3 ~ 25 범위 내에서 안정적으로 조정됩니다. 일반적인 Dk 값은 3입니다.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 및 20, 대응 부품 번호 (예를 들어, TP300, TP440, TP600, TP615) 를 가지고 있습니다.주파수와 함께 온건히 증가하지만 10 GHz 대역폭 내에서 무시할 수 있습니다., 고주파 애플리케이션에 이상적입니다.
TP600 재료 특성
| 분류 | 특징 | 사양 |
| 전기적 특성 | 다이 일렉트릭 상수 (Dk) | 610GHz에서 0.0 ± 0.12 |
| 분산 요인 | 010GHz에서 0.0010 | |
| 열 성능 | TCDK | -50ppm/°C (-55°C ~ 150°C) |
| CTE (XYZ 축) | 50/50/60 ppm/°C (-55°C ~ 150°C) | |
| 열전도성 | 0.55 W/mK | |
| 물리적 특성 | 수분 흡수 | 00.01% |
| 불화성 등급 | UL 94-V0 |
TP600 물질적 혜택
- 정밀 조정 가능한 다이 일렉트릭 성능: 비 유리섬유 세라믹-PPO 복합체는 높은 주파수 회로에 대한 사용자 정의 임피던스 요구 사항을 지원하는 정확한 Dk 조절을 가능하게합니다.
- 낮은 고주파 손실: 초저분산 인수 (0.0010 10GHz에서) 는 신호 저하를 최소화하여 고비밀 신호 전송을 보장합니다.
- 우수한 환경 안정성: 매우 낮은 수분 흡수 (0.01%) 및 안정적인 TCDK는 가혹하고 습한 조건에서도 신뢰할 수있는 작동을 가능하게합니다.
-구조 및 열 신뢰성: 균형 잡힌 CTE와 적절한 열 전도성은 열 스트레스를 완화하여 극한 온도 범위에서 장기적인 구조적 무결성을 향상시킵니다.
전형적 사용법
세계 위성 탐사 시스템 (GNSS)
- 미사일 탑재 장비
- 퓨즈 기술
- 소형 안테나
품질 및 가용성
이 PCB는 IPC-Class-2 품질 표준을 준수하여 정밀, 군사 및 항공 우주 전자 시스템에 대한 일관된 신뢰성을 보장합니다.글로벌 프로젝트 수요를 지원하고 적시에 국제적인 배달을 보장.
