| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

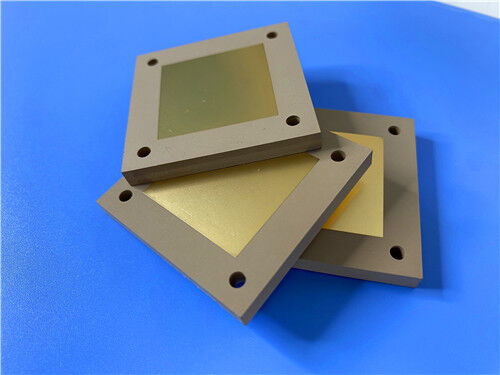

이 딱딱한 2층TP1600 고Dk RF PCB전지 소형화를 위해 16.0의 초고 다이렉트릭 상수를 특징으로 한 특수 세라믹으로 채워진 PPO 樹脂 다이 일렉트릭 라미네이트로 제조됩니다.순금 접착 표면 마감그리고 IPC-Class-2 산업 표준을 준수하여 제조된 이 0.9mm 두께의 PCB는 안정적인 낮은 분산 요인, 정밀한 변압 제어 및 방사능 저항을 제공합니다.유리섬유 장착 없이, TP1600는 일관된 전기 성능을 위해 엮기 효과를 제거합니다. 소형 안테나, 마이크로 웨브 필터, 항공 우주 유료 및 방어 항법 시스템에 매우 적합합니다.
PCB사양s
| 건축물 | 세부 사항 |
| 기본 재료 | TP1600 超高Dk 마이크로파 회로용 세라믹으로 채워진 PPO 합성 라미네이트 |
| 계층 수 | 2층 △ 소형 RF 장치용으로 설계된 고Dk PCB 구조 |
| 보드 크기 | 75mm × 68mm (1PCS), 정밀한 조립 일관성을 위해 +/- 0.15mm의 밀접한 허용량 |
| 트레이스 & 스페이스 | 최소 4/6mls, 뛰어난 신호 무결성을 유지하면서 컴팩트 회로 라우팅을 가능하게 |
| 최소 구멍 크기 | 0.2mm, 높은 정밀도로 구멍을 통해 부품 설치를 위해 설계 |
| 비아 | 실명 비아스가 없으므로 제조를 단순화하고 안정적인 간층 전기 연결을 보장합니다. |
| 완성된 보드 두께 | 0.9mm, 최적화된 두께 구조적 딱딱성과 소형화 요구 사항을 균형 |
| 구리 무게 | 1온스 (1.4 밀리) 외부 구리 층, RF 신호 전송에 대한 안정적인 전도성을 제공합니다 |
| 접착 두께를 통해 | 20μm, IPC-클래스-2 표준을 준수하여 내구성을 보장합니다. |
| 표면 마감 | 순수한 황금 접착, 우수한 전도성, 부식 저항성 및 정밀 RF 회로에 대한 고주파 안정성 |
| 실크 스크린 & 솔더 마스크 | 상단 실크스크린: 흰색; 하단 실크스크린: 흰색; 상단 솔더 마스크: 녹색; 하단 솔더 마스크: 녹색 |
| 품질 검사 | 신뢰성 있는 회로 성능을 보장하기 위해 운송 전에 100% 전기 테스트 |
PCB 스택-위 설정
| 스택업 컴포넌트 | 사양 및 설명 |
| 구리층 1 | 35μm 低阻力微波信号 conduction를 위한 고순도의 구리층 |
| TP1600 코어 | 0.8mm (31.49mil) 초고한 안정적인 Dk 값을 가진 유리섬유가 없는 세라믹으로 채워진 PPO 기판 |
| 구리층 2 | 35μm 대칭 구리 레이아웃 |
그림 형식 및 준수 표준
그림 형식: 고 정밀 PCB 제조 및 완전한 데이터 호환성을 보장하는 보편적 산업 표준인 Gerber RS-274-X로 제공됩니다.
승인된 표준: IPC-클래스-2, 산업 및 군사용 고주파 전자 장치의 안정적이고 장기적인 서비스 성능을 보장합니다.
사용 가능성: 전 세계 엔지니어링 조달 및 산업 프로젝트를 지원하기 위해 글로벌 배송 서비스를 제공합니다.
TP1600 서브스트레이트 도입
TP1600는 전문 고주파 마이크로파 복합 디엘렉트릭 구리 접착 라미네이트 (CCL) 입니다.TP 재료 시리즈유리섬유 강화 없이 세라믹으로 채워진 폴리페닐렌 산화물 (PPO) 라진 매트릭스를 채택하여, 이 기판은 고정밀 압축 기술을 통해 형성됩니다.명칭 협약은 16의 일정한 명목 변수 변수를 나타냅니다..0, 이것은 세라믹 분자와 PPO 樹脂의 혼합 비율을 조정하여 정확하게 조정됩니다.
독점적인 맞춤 제작 기술로 TP1600는 우수한 변압기 반복성과 산업용 수준의 신뢰성을 제공합니다.유리 섬유 없는 구조로 엮기 효과 간섭을 제거이 높은 Dk 기판은 군사, 항공 우주 및 고 정밀 마이크로 웨브 전자 시스템에 널리 신뢰됩니다.
주요 특징
TP1600는 높은 Dk 마이크로파 산업용 용도로 우수한 전기, 기계 및 환경 특성을 통합합니다.
소재 종류: 유리섬유가 없는 세라믹으로 채워진 PPO 합금 구리 접착 라미네이트
다이렉트릭 상수: 16.0 ± 0.32, 콤팩트 안테나에 대한 극단적인 회로 소형화를 가능하게
분산 요인: 00012, 최대 10GHz까지 초저 신호 손실을 유지
온도 계수 Dk (TcDk): -43ppm/°C 온도 변동 하에서 안정적인 다이 일렉트릭 성능을 위해
Z축 CTE: 45ppm/°C, 열 확장 변형을 효과적으로 감소
유리섬유 엮기 효과가 없는 부드러운 기판 표면
방사능 저항성 및 열악한 항공우주 환경에 낮은 배출가스
주요 이점
TP1600는 고Dk 마이크로파 회로 설계자에게 대체할 수 없는 기술적 이점을 제공합니다.
초고 Dk 값은 소형 안테나와 공명 구조 디자인을 지원하여 보드 공간을 절약합니다.
극히 낮은 Df는 고주파 일치 네트워크에 최소한의 신호 저하를 보장합니다.
유리섬유 없는 구조로 엮기 효과로 인한 신호 왜곡을 피합니다.
우수한 방사능 저항성 항공 우주, 위성 및 군사 작업 조건에 적응
순수한 세라믹 기판보다 더 쉽게 가공되며 생산 생산량이 높고 비용이 낮습니다.
신뢰성 있는 구리 접착력 은 정밀 가공 도중 겹쳐지는 것을 방지 합니다
전형적 사용법
이 TP1600 2층 RF PCB는 고-Dk 정밀 마이크로파 및 방어 전자 장비에 광범위하게 적용됩니다.
소형 안테나 및 고주파 센서 모듈
- RF/마이크로파 필터, 결합기 및 rezonant cavities
- 항공우주, 국방 및 위성 운용 시스템
- 베이두 항법 및 미사일 운반 퓨즈 전자 장치
|
|
