| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

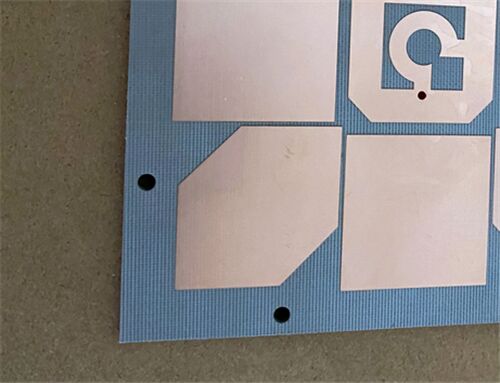

항공우주, 군사 및 고주파 애플리케이션의 엄격한 요구 사항을 충족하도록 설계된 고신뢰성 2레이어 견고한 RF PCB를 찾고 계십니까? 이 2레이어 견고한 RF PCB는 다음과 같이 제작되었습니다.F4BTMS1000OSP 마감으로. IPC 클래스 2 품질 표준을 준수하는 이 PCB는 항공우주 장비, 군용 레이더 시스템, 위성 통신 및 위상 배열 안테나와 같은 중요한 응용 분야에 대해 일관되고 안정적인 성능을 보장합니다. 높은 신뢰성, 낮은 유전 손실 및 넓은 주파수 적응성에 중점을 두고 있는 이 제품은 고정밀 항공우주 및 RF 프로젝트를 위해 국내에서 제조되고 해외 대체 가능한 기판을 찾는 엔지니어 및 조달 팀에게 이상적인 선택입니다.
PCB사양에스
| 건설 품목 | 세부 |
| 기본 재료 | F4BTMS1000 - 업그레이드된 고신뢰성 소재로 항공우주 분야에 적합하며 동급 외국 제품을 대체할 수 있음 |
| 레이어 수 | 2레이어 – 고주파 및 고신뢰성 작동 요구 사항을 충족하도록 최적화된 견고한 PCB 구조 |
| 보드 크기 | 79.6mm x 45mm(1PCS), +/- 0.15mm의 엄격한 공차를 제공하여 다양한 조립 구성에 정확하게 맞도록 보장 |
| 추적 및 공간 | 최소 5/6mils로 신호 무결성을 손상시키지 않으면서 콤팩트한 미세 라인 회로 설계 가능 |
| 최소 구멍 크기 | 0.2mm, 항공우주 및 RF 애플리케이션의 고정밀 부품 장착 요구 사항과 호환 가능 |
| 비아 | 블라인드 비아가 없어 제조 공정을 간소화하는 동시에 고주파 신호 전송을 위한 안전한 층간 연결을 보장합니다. |
| 완성된 보드 두께 | 0.4mm로 항공우주 및 소형 RF 장비의 두께 요구 사항을 충족하면서 가벼운 기계적 견고성을 제공합니다. |
| 구리 무게 | 외부 레이어(35μm)에서 1oz(1.4mils)로 고주파 RF 및 마이크로파 신호에 탁월한 전도성 제공 |
| 도금 두께를 통해 | 20μm, IPC 클래스 2 표준을 준수하여 열악한 작동 환경에서도 안정적인 전기 연결과 기계적 내구성을 보장합니다. |
| 표면 마감 | OSP(유기 납땜성 보존제)는 고정밀 어셈블리에 탁월한 납땜성과 장기적인 신뢰성을 보장합니다. |
| 실크스크린 & 솔더 마스크 | 상단 또는 하단 실크스크린이 없습니다. 상단 또는 하단 솔더 마스크가 없어 고주파 RF 신호 성능에 최적화된 깔끔한 디자인 보장 |
| 품질 테스트 | 배송 전에 100% 전기 테스트를 수행하여 기능을 보장하고 안정적인 배포를 위해 결함 있는 장치를 제거합니다. |
PCB 스택-구성
| 스택업 구성요소 | 사양 및 설명 |
| 구리층 1 | 35μm – 고주파 RF 및 항공우주 애플리케이션을 위한 효율적인 신호 전송 및 열 전도성 보장 |
| F4BTMS1000 코어 | 0.254mm(10mil) – 고신뢰성 항공우주 및 RF 프로젝트를 위해 특별히 설계된 PCB의 우수한 성능의 기초 역할을 합니다. |
| 구리층 2 | 35μm – 고주파 RF 회로에서 균형 잡힌 신호 흐름을 보장하기 위해 일관된 전도성과 대칭성을 제공합니다. |
작품 형식 및 가용성
아트워크 형식: Gerber에서 제공 RS-274-X – PCB 제조를 위한 업계 표준 형식으로 호환성과 신뢰성을 보장합니다.
가용성: 전 세계 – 당사는 전 세계 엔지니어 및 제조업체의 요구 사항을 충족하기 위해 업계 표준에 맞는 배송 시간으로 글로벌 배송을 제공합니다.
F4BTMS1000 기판: 고신뢰성 성능의 핵심
업그레이드된 F4BTMS 시리즈의 일부인 F4BTMS1000 기판은 항공우주, 군사 및 고주파 응용 분야의 엄격한 요구 사항을 충족하도록 설계된 PCB의 뛰어난 신뢰성과 성능의 중추를 형성합니다.
F4BTMS 시리즈는 F4BTM 시리즈의 업그레이드 버전으로, 재료 구성과 제조 공정 모두에서 기술적 혁신을 달성했습니다. 상당한 양의 세라믹이 풍부하고 초박형, 초미세 유리 섬유 천으로 강화된 이 소재는 전반적인 성능이 크게 향상되고 유전 상수 범위가 더 넓어졌습니다. 항공우주 분야에 특히 적합한 고신뢰성 소재로 유사한 외국 제품을 대체할 수 있습니다.
소량의 초박형 초미세 유리섬유 천과 균일하게 분포된 대량의 특수 나노세라믹과 폴리테트라플루오로에틸렌 수지를 혼합하여 유리섬유가 전자파 전파에 미치는 부정적인 영향을 최소화한 소재입니다. 이 설계는 유전 손실을 줄이고, 치수 안정성을 향상시키며, 재료의 X/Y/Z 이방성을 감소시킵니다. 또한 사용 가능한 주파수 범위를 확장하고, 전기적 강도를 향상시키며, 열전도율을 높입니다. 또한 이 소재는 우수한 낮은 열팽창 계수와 안정적인 유전 온도 특성을 나타냅니다.
F4BTMS 시리즈에는 RTF(Reverse-Treated Foil) 저조도 동박을 표준 장착하여 도체 손실을 줄이고 우수한 박리 강도를 제공합니다. 이 제품은 구리 및 알루미늄 베이스와 모두 호환되므로 광범위한 고신뢰성 애플리케이션에 대한 다양성이 더욱 향상됩니다.
F4BTMS1000 PCB의 주요 특징
F4BTMS1000은 다음을 포함하여 고신뢰성, 고주파 애플리케이션을 위해 특별히 맞춤화된 뛰어난 전기적 및 기계적 기능을 자랑합니다.
유전 상수(Dk): 10GHz에서 10.2 - 고주파수 RF 및 마이크로파 애플리케이션에 대한 안정적인 신호 전파 보장
소산 인자: 10GHz에서 0.0020, 20GHz에서 0.0023 – 낮은 유전 손실, 고주파 회로에서 신호 무결성을 유지하는 데 중요
CTE(열팽창 계수): X축 16ppm/°C, Y축 18ppm/°C, Z축 32ppm/°C(범위: -55°C ~ 288°C) – 극한 온도 범위에서 치수 안정성이 뛰어나 항공우주 환경에 이상적
낮은 열 계수 Dk: -320ppm/°C(범위: -55°C ~ 150°C) – 온도 변동에도 안정적인 유전 특성으로 일관된 성능 보장
높은 열전도율: 0.81W/mk – 효율적인 열 방출을 가능하게 하여 고전력 및 열악한 환경에서 구성 요소를 보호합니다.
낮은 수분 흡수율: 0.03% – 습하거나 열악한 작동 조건에서 신뢰성을 향상시켜 항공우주 및 군사용으로 적합합니다.
응용
F4BTMS1000 2층 RF PCB는 다음을 포함하여 높은 신뢰성, 고주파 애플리케이션을 위해 특별히 설계되었습니다.
|
|
