PCB에서 스트라이프라인과 마이크로 스트라이프 라인은 무엇입니까?

태그# RT/더로이드 5880 태그# 로저스 5870

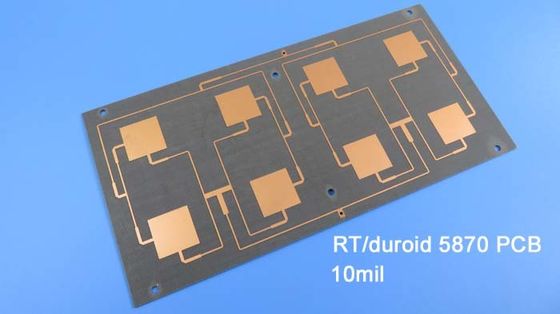

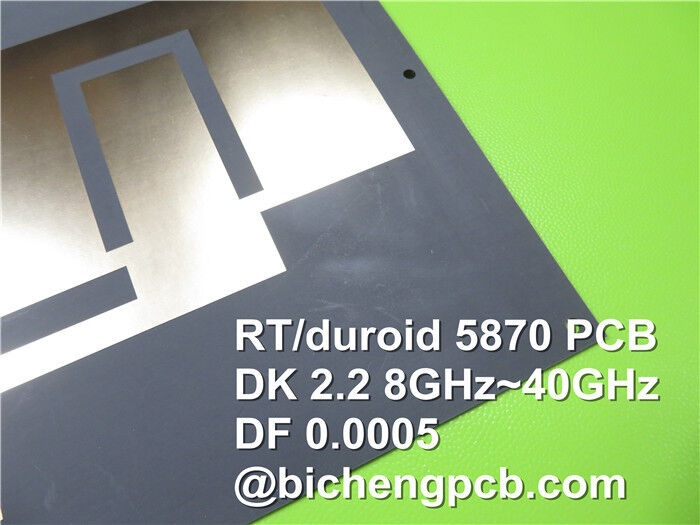

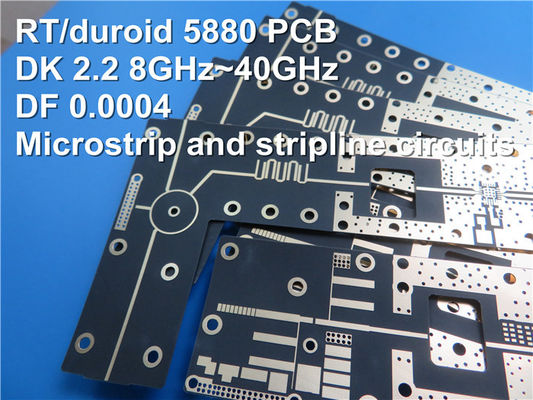

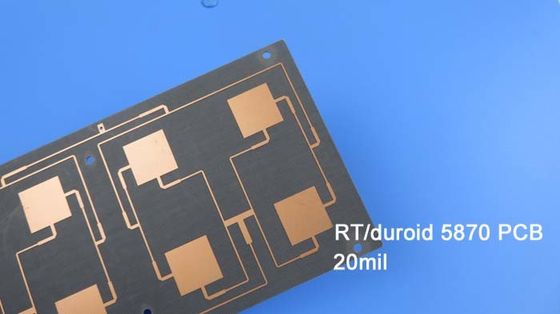

로저스 RT/더로이드 5870 및 5880 유리 마이크로 섬유 강화 PTFE 복합체는 엄격한 스트립 라인 및 마이크로 스트립 회로 응용 프로그램에 설계되었습니다.

오늘 우리는 스트립라인과 마이크로 스트립라인이 무엇인지 배우게 됩니다.

줄무늬:아래와 같이 내부층을 가로질러 PCB 내부에 묻혀 있는 띠 모양의 선

갈색 부분은 전도기이고, 녹색 부분은 PCB 단열 디엘렉트릭이고, 줄무늬는 두 계층의 전도기 사이에 삽입된 리본 와이어입니다.

스트립 라인은 두 개의 선도층 사이에 내장되어 있기 때문에, 전기장 분포는 그것을 감싸는 두 개의 선도체 (비행선) 사이에 있습니다.그리고 에너지가 방출되지 않고 외부 방사선에 의해 방해되지 않습니다.. 하지만 모든 것이 다이렉트릭에 둘러싸여 있기 때문에 (디렉트릭 상수는 1보다 크다), 신호는 마이크로 스트립 라인보다 스트립 라인에서 느리게 전송됩니다!

마이크로 스트립 라인:아래와 같이 PCB 층의 표면에 붙여진 스트립 라인

갈색 부분은 선도자이고 녹색 부분은 PCB 절연 디엘렉트릭이고 위의 갈색 블록은 마이크로 스트립 라인입니다.

밝은 녹색 부분은 에포시 유기 물질입니다.

마이크로 스트립 라인의 한쪽은 공기에 노출되어 있기 때문에 (그 주위에 방사선을 형성하거나 그 주변의 방사선으로 방해 될 수 있습니다), 다른 쪽은 PCB 절연 다이 일렉트릭에 연결됩니다.그로부터 형성된 전기장은 공기 중에 분포합니다.다른 부분은 PCB 단열 매체에 분산됩니다. 그것의 뛰어난 장점은 마이크로 스트립 라인에서의 신호 전송 속도가 스트립 라인보다 빠르다는 것입니다.

결론

1마이크로 스트립 라인은 지표 평면에서 다이 일렉트릭으로 분리 된 띠 와이어 (신호 라인) 이다. 라인과 지표 평면 사이의 두께, 너비 및 거리가 제어 가능하다면,그 특성적 임피던스도 조절할 수 있습니다..

2스트리프라인 은 전기전지 중간에 두 개의 선도 평면 층 사이에 놓인 구리 스트립 라인입니다.매체의 변압수 상수와 두 전도 평면 사이의 거리는 제어 가능합니다., 그러면 선의 특성적 임피던스도 제어할 수 있습니다.

마이크로 스트립 및 스트립 라인의 임페던스 계산:

a. 마이크로 스트립 선 Z ={87/[ sqrt (Er+ 1.41) ]} ln [5.98 H/(0.8 W+T]

그 중 W는 선 너비, T는 선의 구리 두께, H는 선에서 기준 평면까지의 거리와그리고 Er는 PCB 판 재료의 변압수 상수입니다.이 공식은 0.1< (W/H) <2.0과 1< (Er) 에서 15까지 적용되어야 합니다.

b. 스트라이프라인 Z =[60/ sqrt (Er) ] ln {4H/[0.67π(T +0.8W) ]}

그 중 H는 두 참조 평면 사이의 거리와 두 참조 평면 중간에 위치하는 선입니다. 이 공식은 W/H<0.35 및 T/H<0에서 적용되어야합니다.25.
