제품 상세 정보:
|
| 기본 재료: | Rogers TMM10 열경화성 마이크로파 복합 라미네이트 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 1.6mm | PCB 크기: | 99.05mm × 56.9mm(1개), 치수 공차: ±0.15mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1온스 | 표면 마감: | OSP(유기 납땜성 보존제) |
| 강조하다: | 94-V0 Flexible PCB Board,Double Sided Flexible PCB Board,94-V0 Double Sided Flexible PCB |
||

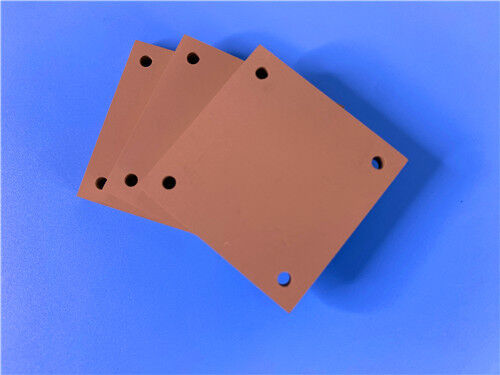

이 맞춤형 단층 견고한 고주파 PCB는 다음을 활용합니다.로저스 TMM10열경화성 마이크로파 복합 라미네이트는 향상된 제조 가능성과 함께 세라믹과 PTFE 기판의 결합된 장점을 제공합니다. OSP 표면 마감 처리된 솔더 마스크 및 실크스크린이 없는 구조를 특징으로 하며 모든 장치는 배송 전에 100% 전기 테스트를 거쳐 정밀 고주파 애플리케이션을 위한 안정적인 구조적 무결성과 안정적인 RF/마이크로파 성능을 보장합니다.
PCB 사양
| 매개변수 항목 | 사양 |
| 기본 재료 | Rogers TMM10 열경화성 마이크로파 복합 라미네이트 |
| 레이어 구성 | 단면 견고한 PCB 구조 |
| 보드 크기 | 99.05mm × 56.9mm(1개), 치수 공차: ±0.15mm |
| 최소 추적/공간 | 4밀 / 5밀 |
| 최소 기계적 구멍 직경 | 0.35mm |
| 유형을 통해 | 순수 스루홀 비아 설계, 블라인드 비아 없음 |
| 완성된 보드 두께 | 1.6mm |
| 외부 구리 무게 | 1oz(1.4mils) 외부 구리층 |
| 도금 두께를 통해 | 20μm |
| 표면 마무리 | OSP(유기 납땜성 보존제) |
| 실크스크린 레이어 | 실크스크린 없음 |
| 솔더 마스크 레이어 | 솔더 마스크 프리 |
| 품질검사 | 배송 전 100% 전체 전기 테스트 수행 |
PCB 레이어 적층 구조
| 레이어 정의 | 기술 사양 |
| 상단 구리층 | 35μm 마감 구리 두께 |
| 유전체 코어 기판 | Rogers TMM10 코어, 1.524mm(60mil) 두께 |
삽화 및 품질 규정 준수
아트워크 형식: 정확한 패터닝 및 범용 프로세스 호환성을 위해 표준 Gerber RS-274-X 데이터로 제조되었습니다.
품질 준수: IPC-Class-2 기준을 완전히 준수하여 일관된 전기 성능과 구조적 신뢰성을 보장합니다.
글로벌 공급 능력: 글로벌 고주파 PCB 애플리케이션에 서비스를 제공하기 위해 전 세계 배송을 지원합니다.
Rogers TMM10 재료 프로필
Rogers TMM10은 고성능 열경화성 마이크로파 복합 유전체 라미네이트입니다. 이는 기존 PTFE 및 세라믹 기판의 뛰어난 특성을 통합하는 동시에 기존 고주파 재료의 고유한 기계적 한계와 복잡한 처리 워크플로우를 제거합니다. 이 소재는 뛰어난 전기적 안정성, 신뢰할 수 있는 기계적 견고성 및 단순화된 제조 가능성을 제공하므로 다양한 고정밀 마이크로파 회로 설계에 이상적입니다.
재료의 장점
탁월한 기계적 안정성: 지속적인 작동 스트레스 하에서 크리프 및 저온 흐름에 저항하여 정확한 회로 형상과 안정적인 고주파 성능을 장기적으로 유지합니다.
뛰어난 화학적 호환성: 표준 PCB 처리 화학물질을 허용하여 기판 손상을 최소화하고 제조 수율과 품질 안정성을 최적화합니다.
단순화된 도금 공정: 무전해 도금을 위한 나프탄산나트륨 전처리가 필요 없고 제조가 간소화되며 생산 비용이 절감됩니다.
높은 와이어 본딩 신뢰성: 안정적인 열경화성 수지 구조로 고급 정밀 패키징 애플리케이션을 위한 신뢰할 수 있는 와이어 본딩 기능이 가능합니다.
일반적인 응용 분야
높은 유전 상수, 초저 고주파 손실, 구리 일치 열팽창 및 우수한 공정 적응성을 결합한 Rogers TMM10 기반 PCB는 고정밀 마이크로파 및 위성 통신 시스템에 널리 적용됩니다.
