제품 상세 정보:
|
| 기본 재료: | 로저스 TMM10i | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.8mm | PCB 크기: | 104.8mm × 99.01mm, 치수 공차 ±0.15mm(1개) |
| 솔더 마스크: | 검은색 | 실크 스크린: | 하얀색 |
| 구리 무게: | 1온스 | 표면 마감: | ENIG (전기 니켈 몰입 금) |
| 강조하다: | FPC 플렉시블 PCB 보드,0.1mm 단면 플렉시블 PCB 보드,폴리이미드 베이스 플렉시블 PCB 보드 |
||

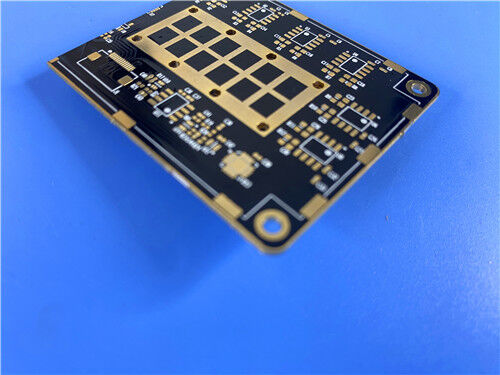

2층 로저스 TMM10i 딱딱한 RF PCB는 고성능 동위 열성 마이크로파 회로 보드입니다.진짜 로저스 TMM10i 세라믹 열성 폴리머 복합 기판과 표준 1온스 외부 구리 클래싱으로 제작되었습니다., 이 0.8mm 얇은 고주파 PCB는 프리미엄 ENIG 표면 완공, 쌍면 검은 용접 마스크, 그리고 이중 계층 흰색 실크 스크린을 갖추고 있습니다. 일관성 있는 동위원소 Dk 성능을 제공합니다.구리와 일치하는 열 확장, 우수한 화학적 무력성, 그리고 안정적인 와이어 결합 능력, 이고Dk RF PCB위성 통신, GPS 안테나 시스템, 마이크로 웨브 필터, RF 전력 증폭기에 대한 신뢰할 수 있는 솔루션입니다.
로저스 TMM10i 는 무엇 인가?
로저스 TMM10i는 세라믹으로 채워진 폴리머 복합재로 구성된 동위원소 소파 물질입니다.스트라이라인 및 마이크로 스트립 마이크로 웨브 회로에 대한 플래티드 투어홀 신뢰성을 극대화하도록 특별히 설계되었습니다.일률적이고 동위형 변압전력을 가지고 있어 방향적인 전기 불일치성을 제거합니다.TMM10i는 세라믹 기판의 높은 경직성과 PTFE 재료의 안정적인 RF 성능을 성공적으로 결합합니다.기존의 부드러운 다이 일렉트릭 라미네이트의 가공 특성을 유지하면서
전통적인 고주파 PCB 재료와 달리, 로저스 TMM10i는 전극화 표면화 전에 나트륨 나프타나트 전처리를 필요로 하지 않습니다.처리 위험을 줄여줍니다., 그리고 생산 생산량을 향상시킵니다. 그것의 견고한 열성 樹脂 구조는 일관성 있고 고품질의 와이어 결합을 가능하게 합니다.탁월한 비틀림 방지 기계적 특성과 화학 저항성으로 가혹한 제조 및 응용 환경에서 장기적인 운영 안정성을 보장합니다..
로저스 TMM10i PCB 재료의 핵심 특징
로저스 TMM10i 고주파 라미네이트는 뛰어난 전기 균일성, 뛰어난 열 안정성, 그리고 정확한 차원 조절을 통합합니다.현대 고정밀 마이크로파 및 RF 회로의 엄격한 설계 요구 사항을 완전히 충족합니다.:
| 핵심 특징 | 기술 매개 변수 |
| 안정적인 동위원소 가전 변수 | Dk 값은 9.80 ± 0.245 |
| 극저분해 요인 | 10GHz에서 0.0020의 Df |
| 탁월 한 열 안정성 Dk | 열 계수 Dk: -43 ppm/°K |
| 구리와 일치하는 CTE | 구리 포일과 잘 일치하는 열 확장 |
| 우수한 열 저항성 | 분해 온도 (Td): 425°C (TGA 테스트) |
| 단일 다축 CTE | 19ppm/K (X/Y축), 20ppm/K (Z축) |
| 신뢰성 있는 열 전도성 | 열전도: 0.76W/mK |
| 다양 한 두께 가용성 | 0.0015 ∼0.500 ∼ 두께 범위, ±0.0015 ∼ 허용 |
로저스 TMM10i PCB의 주요 성능 장점
로저스 TMM10i 열연결 마이크로파 재료는 고품질, 높은 신뢰성 RF 및 마이크로파 PCB 생산에 이상적으로 만드는 독특한 기계적, 화학적 및 처리 장점을 제공합니다:
향상 된 기계적 안정성: 지속적인 기계적 스트레스 및 고온 환경에서 미끄러지는 변형 및 냉동 흐름에 저항하며 장기적인 구조 일관성을 유지합니다.
우수한 화학 저항성: PCB 제조 과정에서 다양한 산업 처리 화학 물질에 노출되는 것을 견딜 수 있으며 기판의 무결성을 보호하고 제조 생산량을 향상시킵니다.
간소화 된 접착 작업 흐름: 전극화 된 접착 전에 나트륨 나프타나트 사전 처리 필요성을 제거하여 생산 주기를 단축하고 전체 제조 비용을 절감합니다.
일관성 있는 와이어 결합 성능: 열성 樹脂 기반의 구성은 안정적이고 반복 가능한 와이어 결합을 가능하게합니다.정밀 칩 조립 및 고밀도 RF 모듈 포장에 매우 적합합니다.
주요 PCB 제조 사양
| 파라미터 항목 | 특정 사양 |
| 기본 재료 | 로저스 TMM10i 세라믹 열성 폴리머 복합 기판 |
| 계층 수 | 2층 (이중면 단단한 PCB 구조) |
| 보드 크기 | 104.8mm × 99.01mm, 차원 허용치 ±0.15mm (1개) |
| 최소 추적/공간 | 6/9 mils 최소선 너비/간격 |
| 최소 구멍 크기 | 0.4mm 최소 구멍 크기 |
| 디자인 을 통해 | 장막이 없는 구멍 단 하나의 구조 |
| 완성된 보드 두께 | 00.8mm |
| 완성 된 구리 무게 | 1 온스 (1.4 밀리) 외부 구리 층 |
| 접착 두께를 통해 | 구리 접착을 통해 20μm |
| 표면 마감 | ENIG (전기 없는 니켈 몰입 금) |
| 실크 스크린 | 양면 하얀 실크 스크린으로 구성 요소를 명확하게 표시하고 편리한 조립체를 식별합니다. |
| 용접 마스크 | 상단 및 하단 층에 검은 용접 마스크 |
| 특별 절차 | 구조적 견고성 및 전자기 차단 성능을 향상시키기 위해 가장자리 접착 처리 |
| 품질 테스트 표준 | 배달 전에 100%의 전기 테스트 |
2층 로저스 TMM10i PCB 스택업 구조
이 2층의 딱딱한 PCB 스택업은 양면 고순도 구리 필름과 중앙 로저스 TMM10i 열성 세라믹 복합 핵으로 구성됩니다.이 잘 구성된 저손실 스택업은 동위성 높은 Dk 특성을 제공합니다., 구리와 일치하는 열 확장, 그리고 예외적인 차원 안정성, 고 정밀 스트립 라인 및 마이크로 스트립 마이크로 웨브 회로 설계에 완벽하게 적합합니다.
| 계층 순서 | 소재 사양 | 두께 |
| 외층 1 (위) | 전도력 있는 구리 포일 | 35μm |
| 원자력 다이 일렉트릭 층 | 로저스 TMM10i 세라믹 열성 복합 기판 | 0.762mm (30mil) |
| 외층 2 (아래쪽) | 전도력 있는 구리 포일 | 35μm |
PCB 통계
| 파라미터 항목 | 특정 가치 |
| 구성 요소 | 19 |
| 전체 패드 | 52 |
| 뚫린 패드 | 38 |
| 최고 SMT 패드 | 14 |
| 아래쪽 SMT 패드 | 0 |
| 비아 | 18 |
| 망 | 2 |
허용된 그림 형식:우리는 사용자 정의 PCB 제조를 위해 표준 Gerber RS-274-X 파일 형식을 지원하며 정확한 제조 출력 및 글로벌 고객과의 효율적인 기술 협력을 보장합니다.
품질 표준:모든 커스텀 PCB는 IPC-Class-2 산업 표준을 완전히 준수하여 생산되고 검사되며 일관성있는 대량 품질과 장기적인 운영 신뢰성을 보장합니다.
글로벌 서비스:우리는 전 세계 PCB 코팅, 전문 기술 컨설팅 및 모든 사용자 정의 로저스 TMM10i 고주파 PCB 주문에 대한 글로벌 배송 서비스를 제공합니다.
일반적인 응용 시나리오
- RF 및 마이크로파 회로
- 전력 증폭기 및 결합기
- 필터와 결합기
- 위성 통신 시스템
- 글로벌 위치 시스템 안테나
- 안테나 연결
- 다이렉트릭 폴라라이저 및 렌즈
- 칩 테스트기
결론적으로, 2층 로저스 TMM10i 딱딱 PCB는 고품질의 세라믹 열성 복합 다이렉트릭 물질을 채택하여 높은 동위원소 Dk 값을 제공하며, 초저하 고주파 신호 손실,구리와 일치하는 열 확장, 그리고 우수한 처리 호환성. 신뢰할 수 있는 와이어 결합 능력과 화학 저항과 결합, 이 고주파 PCB는 비용 효율적인,첨단 마이크로파 및 RF 회로 설계에 높은 안정성 솔루션, 위성 통신, GPS 위치 및 정밀 마이크로 웨브 테스트 시스템에서 널리 사용됩니다.
