제품 상세 정보:
|
| 기본 재료: | RO3006 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.25mm | PCB 크기: | 43.66mm × 28.01mm(1개) |
| 솔더 마스크: | 아니요 | 실크 스크린: | 검은색 |
| 구리 무게: | 1온스 | 표면 마감: | OSP(유기 납땜성 보존제) |
| 강조하다: | 이중 레이어 유연한 PCB Board,0.25mm 유연한 PCB Board,0.25mm 이중 레이어 PCB |
||

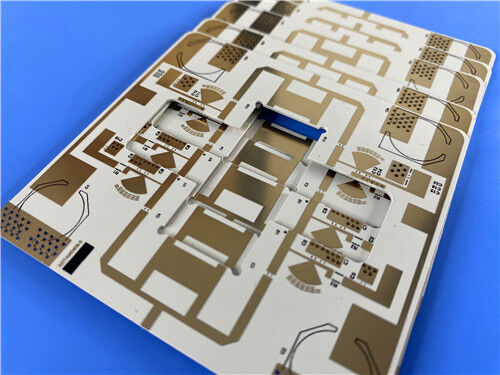

2레이어 Rogers RO3006 강성 RF PCB는 상업용 전자레인지 및 고주파 RF 애플리케이션에 맞게 설계된 고성능 세라믹 충전 PTFE 회로 기판입니다. 정품 Rogers RO3006 유전체 기판과 1oz 외부 구리층으로 제작된 이 초박형 0.25mm PCB는 안정적인 OSP 표면 마감을 채택하고 IPC-Class-2 품질 표준을 엄격하게 준수합니다. 모든 Rogers RO3006 PCB는 배송 전에 100% 전기 테스트를 거쳐 안정적인 유전체 성능, 낮은 열 팽창 및 일관된 기계적 신뢰성을 제공합니다. 자동차 레이더, 위성 위치 확인 및 셀룰러 통신 시스템에 널리 사용되는 당사는 맞춤형 PCB 제조를 위한 글로벌 Gerber RS-274-X 파일을 수용하고 전 세계적으로 전문적인 기술 지원 및 배송 서비스를 제공합니다.

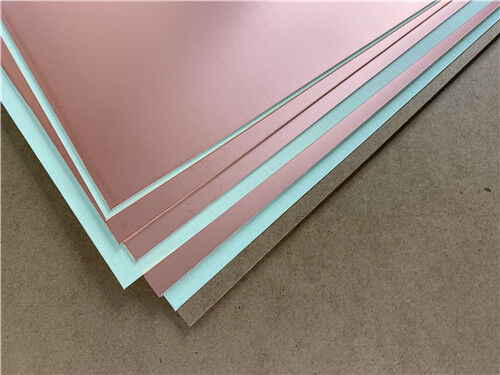

로저스 RO3006이란 무엇입니까? 고급 기판 소개
Rogers RO3006은 상업용 전자레인지 및 RF PCB 생산을 위해 설계된 프리미엄 세라믹 충전 PTFE 복합 라미네이트입니다. 이 고주파 기판은 다양한 온도 환경에서 탁월한 전기적, 기계적 안정성을 제공하여 실온에서 기존 PTFE 유리 재료에 흔히 발생하는 Dk 단계 변화를 제거합니다. 다양한 RF 및 마이크로파 회로 설계에 대해 안정적이고 예측 가능한 고주파 신호 성능을 보장합니다.
낮은 유전 손실, 뛰어난 내열성 및 초저 흡습성을 특징으로 하는 Rogers RO3006은 고주파 PCB의 장기간 안정적인 작동을 가능하게 합니다. 균일한 기계적 특성과 낮은 면내 열팽창은 고정밀 SMT 조립 및 다층 하이브리드 PCB 설계를 지원하여 대량 상용 RF 장치 제조를 위한 비용 효율적이고 신뢰성이 높은 솔루션 역할을 합니다.
Rogers RO3006의 핵심 성능 특징
Rogers RO3006 기판은 안정적인 유전체 매개변수, 신뢰할 수 있는 열 안정성 및 뛰어난 치수 일관성을 자랑하며 상업용 고주파 RF 및 마이크로파 PCB 시스템의 정밀 성능 요구 사항을 완벽하게 충족합니다.
안정적인 유전 상수(Dk): 10GHz/23°C에서 6.15±0.15, 고주파 회로에 대한 매우 일관된 임피던스 제어 및 신호 전송 정확도 유지
낮은 유전 인자(Df): 10GHz/23°C에서 0.002의 초저 손실 탄젠트, 고주파 신호 감쇠를 최소화하고 마이크로파 전송 효율 향상
뛰어난 내열성: 높은 분해 온도 Td>500°C로 장기간 고온 작동 시 뛰어난 열 안정성과 구조적 안전성 보장
효율적인 열전도율: 0.79W/mK의 열전도율로 회로 열을 효과적으로 분산시키고 열 축적으로 인한 성능 저하를 방지합니다.
초저 수분 흡수: 0.02%의 극히 낮은 수분 흡수율로 습한 환경에서 전기 매개변수 드리프트를 방지합니다.
낮은 열팽창 계수: 17ppm/°C의 X축 및 Y축 CTE, 24ppm/°C(-55°C ~ 288°C)의 Z축 CTE, 탁월한 치수 안정성을 위해 구리 일치 팽창 성능 제공
Rogers RO3006 PCB의 성능 이점
균일하고 다양한 기계적 특성: 구성 가능한 유전 상수로 일관된 기계적 특성을 제공하며 다층 PCB 설계 및 에폭시 유리 다층에 완벽하게 적합합니다.하이브리드 보드구조, 설계 유연성 크게 향상
구리 일치 열팽창: 낮은 평면 내 팽창 계수는 구리 포일 특성을 효과적으로 일치시켜 표면 실장 조립 신뢰성을 향상시키고 온도 사이클링으로 인한 납땜 접합 실패를 방지합니다.
뛰어난 온도 적응성: 온도 변화에 따른 안정적인 전기 및 치수 성능으로 온도에 민감한 고주파 통신 및 레이더 장비에 이상적
비용 효율적인 대량 생산: 안정적인 재료 가격으로 대량 제조 프로세스를 지원하고 상용 RF 제품 배치 생산을 위한 고주파 성능과 생산 비용의 균형을 유지합니다.
주요 PCB 구성 사양
| 매개변수 항목 | 특정 사양 |
| 기본 재료 | Rogers RO3006 세라믹 충전 PTFE 고주파 기판 |
| 레이어 수 | 2레이어(양면 견고한 PCB 구조) |
| 보드 크기 | 43.66mm × 28.01mm(1개) |
| 최소 추적/공간 | 5/7mils, 정밀한 정밀 고주파 회로 레이아웃 지원 |
| 최소 구멍 크기 | 0.25mm로 초소형 부품 레이아웃 및 조밀한 홀 처리 가능 |
| 비아 디자인 | 블라인드 비아 없음, 순수한 스루홀 구조로 안정적인 전기 성능 제공 |
| 완성된 보드 두께 | 소형화된 RF 장치 애플리케이션을 위한 0.25mm 초박형 디자인 |
| 완성되는 구리 무게 | 안정적인 고주파 신호 전송을 위한 1oz(1.4mils) 외부 구리 레이어 |
| 도금 두께를 통해 | 신뢰할 수 있는 전도성과 장기적인 안정성을 위한 20μm 도금 두께 |
| 표면 마감 | 우수한 납땜성과 저렴한 표면 보호 기능을 제공하는 OSP(Organic Solderability Preservative) |
| 실크 스크린 | 검은색 상단 실크스크린, 명확한 구성 요소 표시를 위한 하단 실크스크린 없음 |
| 솔더 마스크 | 방해받지 않는 열 방출 및 회로 성능을 위해 상단 및 하단 솔더 마스크가 없습니다. |
| 품질 테스트 표준 | 회로 결함을 제거하기 위해 배송 전에 100% 전기 테스트를 실시합니다. |
2-Layer Rogers RO3006 PCB 스택업 구조
이 초박형 2레이어 견고한 PCB 스택업은 정품 Rogers RO3006 세라믹 충전 PTFE 코어와 고전도 구리 레이어를 갖추고 있습니다. 컴팩트한 저손실 구조는 뛰어난 전기적 안정성과 치수 균일성을 보장하며 소형 상용 고주파 RF PCB의 설계 요구 사항에 완벽하게 부합합니다.
| 레이어 순서 | 재료 사양 | 두께 | 핵심 기능 |
| 외부 레이어 1(상단) | 전도성 동박 | 35μm | 고주파 RF 신호 전송 및 SMT 부품 납땜 레이어 |
| 코어 유전체층 | Rogers RO3006 세라믹 충전 PTFE 기판 | 5밀(0.127mm) | 고주파 회로를 위한 저손실 유전체 절연, 매우 안정적인 Dk 성능 및 탁월한 열 안정성 |
| 외층 2(하단) | 전도성 동박 | 35μm | 전체적인 구조적 균형과 안정성을 보장하는 보조 회로 전송 레이어 |
PCB 회로 및 부품 통계
| 매개변수 항목 | 특정 값 |
| 구성요소 | 20 |
| 총 패드 | 24 |
| 스루홀 패드 | 13 |
| 탑 SMT 패드 | 11 |
| 하단 SMT 패드 | 0 |
| 비아 | 34 |
| 네트 | 2 |
허용되는 작품 형식:우리는 맞춤형 Rogers RO3006 PCB 제조를 위한 표준 Gerber RS-274-X 파일을 지원하여 정확한 생산과 글로벌 고객과의 효율적인 기술 협력을 보장합니다.
품질 기준:모든 맞춤형 Rogers RO3006 고주파 PCB는 IPC-Class-2 산업 표준에 따라 제조 및 검사되어 안정적인 배치 품질, 높은 정밀도 및 장기적인 작동 신뢰성을 보장합니다.
글로벌 서비스:우리는 모든 Rogers RO3006 고주파 PCB 맞춤 주문에 대해 전세계 견적, 전문 기술 지원 및 글로벌 배송을 제공합니다.
일반적인 애플리케이션 시나리오
요약하면, 세라믹으로 채워진 PTFE 기판을 갖춘 2레이어 Rogers RO3006 견고한 PCB는 탁월한 저손실 성능, 높은 치수 안정성 및 비용 효율적인 제조 가능성을 제공합니다. 자동차 레이더, 위성 통신 및 무선 마이크로파 장치를 위한 이상적인 고주파 RF PCB 솔루션입니다.
