제품 상세 정보:
|
| 기본 재료: | TLY-5 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.3mm | PCB 크기: | 45mm × 87mm (공차 ±0.15mm, 1개) |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1oz (1.4 밀) 외층 | 표면 마감: | 에피그 |
| 강조하다: | 0.5 온스 구리 가는 플렉스 PCB,IPC 6012 등급 2 가는 플렉스 PCB,IPC 6012 등급 2 와이파이 안테나 PCB |
||

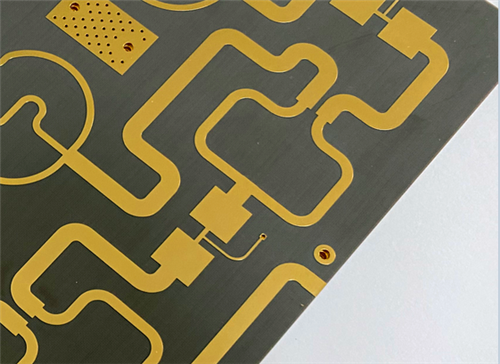

이 2층 TLY-5 딱딱한 PCB는 밀리미터파와 고정밀 RF 애플리케이션에 맞게 제작된 프리미엄 초저하 손실 고주파 회로판입니다.높은 안정성 TLY-5 직물 유리섬유 강화 PTFE 라미네이트로 만들어졌습니다.이 딱딱한 PCB는 0.3mm의 완성된 보드 두께와 신뢰할 수 있는 EPIG 표면 완성도를 갖추고 있으며 1온스 외층 구리로 결합되어 있습니다.엄격한 IPC-클래스-2 지침에 따라 생산되고 배달 전에 100% 전기 테스트, 그것은 최소한의 다이 일렉트릭 손실, 뛰어난 차원 안정성 및 77GHz 자동차 레이더, 위성 통신, Ka/E/W 밴드 밀리미터 파동 장비에 대한 안정적인 전기 성능을 제공합니다.항공우주 고 신뢰성 시스템우리는 글로벌 게르버 파일 문의를 환영하고 전 세계 배송을 제공합니다.
TLY-5 라미네이트 는 무엇 입니까?
TLY-5는 고주파 PTFE 복합 기판의 최고 품질입니다.기존의 PTFE 가죽보다 훨씬 더 좋은 차원 안정성을 얻기 위해 초연한 섬유 섬유 가죽을 이용합니다.정제 된 직물 구조 매트릭스는 전체 기계적 균일성과 구조 일관성을 향상시켜 TLY-5를 대규모 대량 생산에 이상적인 선택으로 만듭니다.
극히 낮은 분산 요인 및 엄격하게 제어 된 변압 변속도 허용 덕분에 TLY-5 기판은 다양한 밀리미터 파동 주파수 대역에서 안정적인 신호 전송을 유지합니다.고주파 신호 약화를 효과적으로 완화합니다., 주파수 변동, 그리고 구조적 변형 문제는 일반적으로 일반적인고주파 PCBs, 정밀 레이더, 무선 통신 및 RF 증폭 시스템에서 장기적인 신뢰할 수있는 작동을 보장합니다.
TLY-5 고주파 PCB의 핵심 성능 특성
TLY-5 기판은 높은 주파수 회로 작동에 대한 엄격한 산업 및 항공 우주 수준의 표준을 완전히 만족시키는 우수한 전기적, 물리적 및 열적 특성을 제공합니다.
정밀 다이렉트릭 상수 (Dk): 10GHz/23°C에서 ±0.02의 밀접한 허용량으로 2.2의 안정적인 Dk, 일관성 높은 주파수 신호 전송 정확성을 보장합니다.
극저분산 요인 (Df): 10GHz에서 0.0009의 극저 손실 접경, 고주파 신호 약화 및 전송 손실을 최소화합니다.
안정적인 물리적 밀도: 2.19g/cm3의 표준 특수 중력, 구조적 딱딱성을 유지하면서 가벼운 PCB 디자인을 실현
우수한 수분 저항: 0.02%의 매우 낮은 수분 흡수율, 습한 작업 환경에서 전기 성능 저하를 방지
제어 가능한 열 팽창 계수 (CTE): X축 26 ppm/°C, Y축 15 ppm/°C, Z축 217 ppm/°C, 구리 필름의 팽창과 수축을 맞추어 보드 균열과 회로 고장을 피합니다.
TLY-5 PCB 의 주요 이점
균형 잡힌 그리고 포괄적인 성능 강도를 특징으로, TLY-5 섬유 유리 PTFE 기판은 많은 주류 고주파 재료를 능가하며 안정적이고 비용 효율적인첨단 RF 및 밀리미터 파드 애플리케이션을 위한 고 신뢰성 솔루션:
우수한 차원 안정성: 섬유 유리 구조는 가공 및 장기 사용 중에 변형 및 크기 오차를 피합니다.
업계 최고 수준의 낮은 DF 성능: 극저하 손실 톱은 밀리미터 파드 신호에 극저하 저소화 전송을 보장합니다.
우수한 수분 저항성: 낮은 수분 흡수성, 복잡한 환경 작업 조건에 적응
높은 구리 껍질 강도: 구리 필리와 기판 사이의 신뢰할 수있는 접착 성능, 회로 껍질 벗기 및 장애를 피합니다.
균일하고 일관성 있는 DK: 엄격한 변압 변수 허용은 팩 제품 성능 일관성을 보장합니다.
주요 PCB 제조 사양
| 파라미터 항목 | 특정 사양 |
| 기본 재료 | TLY-5 직물 유리섬유 강화 PTFE 라미네이트 |
| 계층 수 | 2층 (직한 구조) |
| 보드 크기 | 45mm × 87mm (±0.15mm 허용, 1개) |
| 최소 추적/공간 | 6/10 mils, 고 정밀 RF 회로 설계에 적응 |
| 최소 구멍 크기 | 00.4mm |
| 디자인 을 통해 | 실명 비아스, 안정적인 구조를 위해 구멍 비아스 |
| 완성된 보드 두께 | 0.3mm, 콤팩트 밀리미터 파동 장치 통합을 위해 초 얇은 |
| 완성 된 구리 무게 | 1oz (1.4 밀리) 외부 구리 층, 안정적인 전류 운반 및 신호 전송 |
| 접착 두께를 통해 | 20μm, 가도성 및 산화 저항을 통해 신뢰할 수 있도록 |
| 표면 마감 | EPIG, 용접 신뢰성 및 부품 접착성 최적화 |
| 실크 스크린 | 위쪽과 아래쪽의 실크 스크린이 없으므로 고주파 신호 전송이 가능합니다. |
| 용접 마스크 | 위쪽과 아래쪽의 용접 마스크가 없습니다. |
| 품질 테스트 표준 | 공개/단계 결함을 제거하기 위해 운송 전에 100%의 완전한 전기 테스트 |
2층 TLY-5 PCB 스택-위 위 구조
이 표준화 된 2층 단단한 스택업은 높은 안정성 TLY-5 다이 일렉트릭 물질을 채택하고 균형 잡힌 계층적 스트레스 분포와 예외적인 고주파 신호 안정성을 특징으로합니다.전문 밀리미터 파동 작동 환경에 완벽하게 적합합니다.:
| 계층 순서 | 소재 사양 | 두께 | 핵심 기능 |
| 외층 1 (위) | 전도력 있는 구리 포일 | 35μm | 밀리미터 파동 신호 전송 및 부품 용접기 |
| 원자력 다이 일렉트릭 층 | TLY-5 고주파 PTFE 라미네이트 | 0.191mm (7.5mil) | 저손실 다이렉트릭 격리, 안정적인 고주파 신호 전송 기반 |
| 외층 2 (아래쪽) | 전도력 있는 구리 포일 | 35μm | 보조 회로 전송 및 구조 균형 지원 |
PCB 통계
| 파라미터 항목 | 특정 가치 |
| 구성 요소 | 37 |
| 전체 패드 | 149 |
| 뚫린 패드 | 85 |
| 최고 SMT 패드 | 64 |
| 아래쪽 SMT 패드 | 0 |
| 비아 | 139 |
| 망 | 2 |
허용된 그림 형식: 우리는 글로벌 고객으로부터 표준 Gerber 파일 RS-274-X 형식을 허용합니다. 이 산업 표준 파일 형식은 정확한 기술 평가, 정확한 사용자 정의 인용,그리고 정규 생산을 효율화, 모든 국제 PCB 사용자 정의 프로젝트에 대한 원활하고 오류 없는 기술 협력을 보장합니다.
생산 품질 표준:모든 TLY-5 고주파 PCB는 IPC-Class-2 산업 신뢰성 사양에 엄격하게 따라 제조 및 검사됩니다.엄격한 표준화 된 생산 및 품질 관리 절차는 모든 생산 대량에 대한 일관된 차원 정확성과 안정적인 전기 성능을 보장합니다..
글로벌 공급 서비스:전 세계 고객들은 독점적인 주문을 위해 Gerber 파일을 제출할 수 있습니다.그리고 우리는 PCB 인용을 포함하는 완전한 한stop 솔루션을 제공합니다, 정밀 제조, 포괄적 인 품질 검사 및 글로벌 물류 배달.
일반적인 응용 시나리오
초저 신호 손실, 뛰어난 구조 안정성 및 우수한 밀리미터 파동 주파수 성능을 결합하여 TLY-5 2층 PCB는 고급 RF 시스템에서 널리 채택됩니다.밀리미터파 장치, 및 항공우주 정밀 전자 장비:
자동차 레이더: 77GHz 차량에 장착된 밀리미터 파동 레이더 탐지 시스템
위성 및 셀룰러 통신: 위성 통신 단말기 및 셀룰러 기지국 RF 모듈
전력 증폭기: 고주파 RF 전력 증폭기 회로판
LNB, LNA 및 LNC 장치: 저소음 증폭기 및 저소음 블록 다운 컨버터
항공우주 장비: 항공우주 정밀 통신 및 탐지 모듈
밀리미터 파동 대역 응용: 전문 카 대역, E 대역 및 W 대역 고주파 장치
