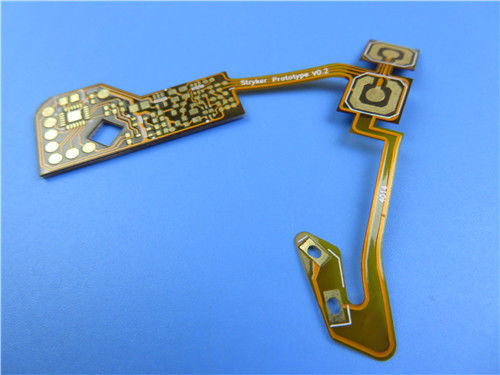

백색 실크 스트린과 단일층 FR4 스티프너 유연한 PCB 이사회

Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen
Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen

큰 이미지 :  백색 실크 스트린과 단일층 FR4 스티프너 유연한 PCB 이사회

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-276.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: Polyimide 레이어 총수: 1개의 층
Pcb 간격: 0.15mm PCB 사이즈: 55.11 X 42.31 밀리미터
커버레이: 노랑 실크 스트린: 백색
구리 중량: 1OZ 표면가공도: 침수 금
하이 라이트:

하얀 실크 스트린 유연한 PCB Board

,

FR4 스티프너 유연한 PCB Board

,

FR4 스티프너 플렉스 회로 보드

침지 금으로 두꺼운 단일층 가요성 회로 FPC 플렉스 PCB 0.15 밀리미터

(FPC는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)

일반 설명

이것은 모니터링 시스템의 적용을 위한 일종의 연성 인쇄 회로입니다. 그것은 0.15 밀리미터 두께에 있는 단일층 FPC입니다. 경화제로서의 FR-4는 하단측에 사용됩니다. 베이스 적층은 ITEQ에서 왔습니다, 그것이 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다.

매개 변수와 데이터 시트

유연한 PCB의 사이즈 55.11 X 42.31 밀리미터
층수 1
보드형 플렉스 PCB
판 두께 0.15 밀리미터
판재 폴리이미드 25 um
판재 공급 ITEQ
판재의 Tg 가치 60C
PTH cu 두께 ≥20 um
안쪽 이아이어 Cu 두께 측정기 이용 불가능
표면 cu 두께 35 um
커버레이 컬러 노랑색
커버레이의 수 2
커버레이의 두께 25 um
보강재 FR-4 스티프너
경화제 두께 1.0 밀리미터
실크 스트린 잉크의 타입 IJR-4000 MW300
실크 스트린의 공급자 타이요
실크 스트린의 색 백색
실크 스트린의 수 1
커버레이을 판단하는 박리 테스트 어떤 필러블
전설 접착 3M 90C 민 뒤에 있는 어떤 박리. 3 번 테스트
표면가공도 침지 금
닉레 / 금의 두께 Au : 0.03 um (민.) ; Ni 2-4um
로에스는 요구했습니다
파마빌리티 94-V0
열 충격 시험 통과, -25C±125C, 1000이지 사이클.
열 응력 통과, 300±5C,10 두번째, 3이지 사이클. 어떤 디라미네이션, 어떤 물집이 생기게 .
기능 100% 통과 전기시험
기술 IPC-A-600H와 IPC-6013C 등급 2의 순응성

백색 실크 스트린과 단일층 FR4 스티프너 유연한 PCB 이사회 0

백색 실크 스트린과 단일층 FR4 스티프너 유연한 PCB 이사회 1

특징과 혜택

우수한 신축성

크기를 줄이기

중량 감소

집회의 일관성

증가된 신뢰도

마지막은 전체적인 결합될 수 있습니다

저비용

처리의 연속성

빠르고 적시 배달

첫번째 생산의 적합 제품 금리 : >95%

애플리케이션

장난감 램프 스트립, 산업 통제 장치를 위한 FFC, 태블릿 PC 전기 용량 화면 연질 섬유판

가요성 회로의 성분

가요성 회로는 동박, 유전성 substrate+ 커버레이와 접착제로 구성됩니다.

동박은 구리의 2 다른 유형에 이용할 수 있습니다 : ED 구리와 RA는 구리도금합니다.

ED 구리는 같은 방법으로 경성 인쇄 회로 기판을 위해 사용된 동박으로서 생산된 동박을 전자 증착된 (ED) 입니다. 이것은 또한 구리가 치료됩니다 즉, 그것이 동박이 기재에 부착될 때 더 좋은 접착을 보증하는 일 측에 조금 굴곡 표면을 가지고 있는 것을 의미합니다.

RA 구리는 일렉트로리티카리 설치된 음극동으로 만들어진 굴려지고 어닐링된 동박이며, 그것이 금은괴 안으로 녹고 던져집니다. 금은괴는 특정 규모에 처음으로 핫-롤드와, 모든 표면에 정처없이 돌아다녔습니다. 바람직한 두께가 획득될 때까지, 구리는 그리고 나서 냉간 압연 처리되고 단련됩니다.

동박은 12, 18, 35와 70 μm의 두께에 이용할 수 있습니다.

유전체 기체를 위해 가능한 가장 공통이고 커버레이는 폴리 이미드 필름입니다. 이 재료는 또한 커버레이로서 사용될 수 있습니다. 폴리이미드는 아래 말해지는 것으로서 그것의 특성 때문에 가요성 회로에 가장 잘 적합합니다 :

고온저항은 피해를 입힐 수 있는 가요성 회로 없이 납땜 작동을 허락합니다

매우 좋은 전기적 성질

좋은 내약품성

폴리이미드는 12.5, 20, 25와 50 μm의 두께에 이용할 수 있습니다.

경성 인쇄 회로 기판을 위한 베이스 적층은 동박이 기재로 함께 라미네이트했다는 것 이고, 접착제가 엷은 조각 모양 동안 수지 침투 가공재 재료에서 발생합니다. 필름 재료에 대한 동박의 엷은 조각 모양이 점착성 시스템에 의하여 달성되는 가요성 회로가 이것과 대조적으로 있습니다. 말하자면 열가소성이고 열경화성 접착제인 접착제의 2 주 시스템을 구별하는 것은 필요합니다. 선택은 부분적으로 처리에 의해, 그리고 부분적으로 끝난 가요성 회로의 애플리케이션에 의해 지시받습니다.

백색 실크 스트린과 단일층 FR4 스티프너 유연한 PCB 이사회 2
백색 실크 스트린과 단일층 FR4 스티프너 유연한 PCB 이사회 3
백색 실크 스트린과 단일층 FR4 스티프너 유연한 PCB 이사회 4
