높은 PTH 구멍 신뢰성을 위한 Rogers TMM10 PCB 소재

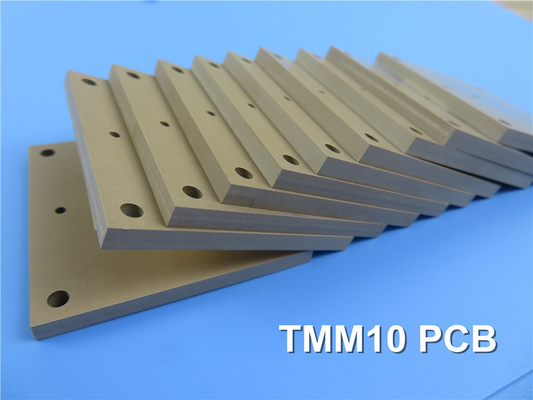

이 기사에서는 열경화성 마이크로파 재료의 일종인 TMM10 PCB에 대해 설명합니다.Rogers TMM10 PCB는 스트립 라인 및 마이크로 스트립 애플리케이션에서 높은 PTH 홀 신뢰성을 위해 설계된 세라믹 및 열경화성 폴리머로 만든 복합 소재입니다.PTFE와 세라믹 기반 기판의 이점을 모두 결합하지만 동일한 기계적 특성과 생산 기술에 의해 제한되지 않습니다.

TMM10 데이터 시트에 따르면 이 소재는 공정 Dk 값이 9.2로 유전율이 높아 필터, 커플러 등 작은 부피가 필요한 기기에 적합하다.손실 계수는 10GHz에서 0.0022로 매우 낮습니다.유전 상수의 열 계수(TCDk)도 |50|보다 작기 때문에 바람직합니다.ppm/°C.따라서 자동차 전자 장치 또는 5G 기지국과 같이 온도 변화가 심한 환경에 보드를 실장해야 하는 애플리케이션에 사용하기에 이상적입니다.

TMM10은 체적 및 표면 저항성이 우수하며 분해 온도(Td) 최대 425℃(열중량 분석 - TGA에 의해 결정됨)를 견딜 수 있습니다. 이 온도는 PCB 조립 시 안전한 온도입니다.열팽창 계수는 구리와 유사하여 기계적 특성이 크리프 및 콜드 플로우에 저항합니다.TMM10은 열전도율이 0.76 W/m/K인 일종의 열 관리 보드이기도 합니다.

열 응력 후 구리 박리 강도는 5.0lbs/inch(0.9N/mm)입니다.기계 방향 및 가로 방향의 굽힘 강도는 13.62Kpsi이고 굽힘 계수는 1.79Mpsi입니다.1.27mm 소재의 수분 흡수율은 0.09%, 3.18mm 두께의 경우 0.2%입니다.비중은 2.77이고 비열용량은 0.74 J/g/K입니다.TMM10은 무연 프로세스와 호환됩니다.

TMM10 PCB는 20mil, 30mil, 50mil, 60mil 등 다양한 두께로 제공됩니다.200mils, 300mils 및 500mils와 같은 더 높은 두께도 사용할 수 있습니다.고주파 재료의 최대 PCB 크기는 400mm x 500mm이며 TMM10 PCB는 단층, 이중층, 다층 및 하이브리드 설계로 만들 수 있습니다.다양한 색상의 솔더 마스크를 사내에서 사용할 수 있으며 침지 금, HASL, 침지 은, 침지 주석, OSP, ENEPIG 및 순금을 포함한 다양한 보호 코팅을 사용하여 SMD 패드를 보호할 수 있습니다. .

TMM10 재료는 공정 화학 물질에 대한 내성이 있어 회로 제조 공정 중 손상을 줄입니다.무전해 도금 전에 나프탄산나트륨 처리가 필요하지 않으며 열경화성 수지를 사용하여 안정적인 와이어 본딩이 가능합니다.TMM10 PCB용 애플리케이션에는 전력 증폭기 및 결합기, 필터 및 결합기, 위성 통신 시스템, 글로벌 포지셔닝 시스템 안테나 및 패치 안테나가 포함됩니다.
