제품 상세 정보:
|
| 하이 라이트: | 몰입 금 복합 PCB,세라믹 PTFE 복합 PCB,10밀리 PCB 블로그 |
||
|---|---|---|---|

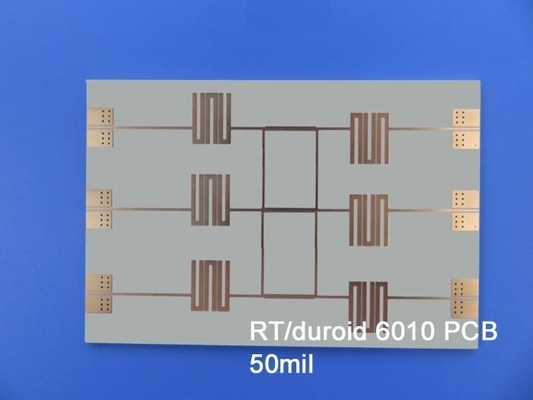

저희는 최신 제품인 로저스 RT/Duroid 6010.2LM 세라믹-PTFE 복합 PCB를 소개합니다.이 PCB는 광범위한 응용 프로그램에 높은 성능과 신뢰성을 보장합니다.이제 그 놀라운 특징과 사양을 살펴보겠습니다.
1PCB 재료:
- PCB는 Rogers RT/duroid 6010.2LM 세라믹-PTFE 복합재로 만들어졌습니다. 뛰어난 전기적 특성과 열 안정성으로 알려져 있습니다.
- 프로세스 다이 일렉트릭 상수 (DK) 는 10 GHz와 23°C에서 10.2이며, 정확한 신호 전송과 최소한의 신호 손실을 보장합니다.
- 이 PCB는 10 GHz와 23°C에서 0.0023의 낮은 분산 인자로 에너지 손실을 최소화하고 신호 무결성을 유지합니다.
- PCB 물질은 500°C의 높은 분해 온도 (Td) 를 가지고 있으며, 탁월한 열 저항을 보장합니다.
- 작동 온도 범위는 -40°C에서 +85°C까지 확장되어 다양한 환경 조건에 적합합니다.
2스택업: 2층 단단한 PCB
- PCB는 2층의 딱딱한 구조로 구성되어 있으며, 컴팩트하고 효율적인 설계 솔루션을 제공합니다.
- Copper_layer_1는 35μm의 두께를 가지고 있습니다.
- 기판 (RT/duroid 6010.2LM) 은 0.254mm (10mil) 의 두께를 가지고 있으며 안정성과 내구성을 제공합니다.
- Copper_layer_2는 35μm의 두께를 가지고 있으며, 우수한 전도성을 보장합니다.
3건설 세부 사항:
- 보드 크기는 156.76mm x 86.79mm이며, 4가지 유형으로 제공되며, +/- 0.15mm의 허용도와 함께 정확한 크기를 보장합니다.
- PCB는 4/4 밀리미터의 최소한의 흔적/공간을 지원하며 복잡한 회로 디자인을 가능하게 합니다.
- 최소 구멍 크기는 0.4mm입니다.
- 실종된 비아스가 없어 제조 공정을 단순화합니다.
- 완성된 보드의 두께는 0.37mm이며, 콤팩트하고 가벼운 솔루션을 제공합니다.
- 외층은 1 온스 (1,4 밀리) 의 완공 구리 무게를 가지고 있으며 최적의 전도성을 보장합니다.
- 접착 두께는 20μm입니다. 안정적인 연결을 촉진합니다.
- 표면 마감은 침수 금으로, 뛰어난 부식 저항과 용접성을 제공합니다.
- 위쪽과 아래쪽의 실크 스크린은 포함되지 않습니다. 깨끗하고 미니멀한 모습을 제공합니다.
- 상단 용접 마스크는 녹색으로 보호하고 가시성을 향상시킵니다.
- 아래쪽 용접 마스크도 녹색입니다. 일관성과 내구성을 보장합니다.
- 모든 PCB는 출하 전에 100% 전기 테스트를 받으며 기능성과 신뢰성을 보장합니다.
4PCB 통계:
- PCB는 총 97 개의 구성 요소를 지원하며 다양한 회로 구성에 충분한 공간을 제공합니다.
- 총 183개의 패드가 있습니다. 그 중 108개의 구멍 패드, 63개의 상단 SMT 패드, 그리고 12개의 하단 SMT 패드입니다.
- PCB는 115개의 비아를 포함하고 효율적인 신호 라우팅을 보장합니다.
- 7개의 네트워크로, 이 PCB는 복잡한 회로 연결을 수용합니다.
5예술 작품과 표준:
- PCB 그림은 Gerber RS-274-X 형식으로 제공되며 산업 표준 설계 도구와 호환성을 보장합니다.
- PCB는 IPC-Class-2 표준을 충족하여 고품질의 제조 및 신뢰성을 보장합니다.
6이용 가능:
- 우리의 PCB는 전 세계 고객들에게 공급되고 있습니다.
7연락처:
- 어떤 기술적 질문이나 문의는 sales10@bichengpcb.com 에 아이비에 연락하십시오. 우리의 헌신적인 팀은 당신을 돕기 위해 준비되어 있습니다.
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.7 | Z | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -425 | Z | ppm/°C | -50°C~170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 105 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 5 x 106 | 모 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 9 ~ 15 7 ~ 14 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 2144 (311) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 47(6.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 25 | Z | % | ||
| 플렉서럴 모듈 | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.26 13 | Z Z | % | 24hr/50°C/7MPa 24hr/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.01 | % | D48/50°C 0.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.86 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 밀도 | 3.1 | g/cm3 | ASTM D792 | ||
| 특정 열 | 1.00(0.239) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 12.3 (2.1) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
세라믹-PTFE 복합 PCB의 잠재력을 발휘: RT/더로이드 6010LM을 도입
고성능 PCB의 경우, 재료의 선택은 매우 중요합니다. 우리는 유명한 RT/duroid 6010LM 지명을 가진 우리의 세라믹-PTFE 복합 PCB를 소개하는 것을 기쁘게 생각합니다.특유의 다이렉트릭 성질과 다양한 옵션으로이 PCB는 다양한 용도로 적용됩니다. 이 놀라운 PCB의 주요 특징과 사양을 살펴 보겠습니다.
1PCB 재료: 세라믹-PTFE 복합재
우리의 PCB는 탄탄한 세라믹-PTFE 복합 물질, 특히 RT/더로이드 6010LM 지명자를 사용하여 만들어집니다. 이 복합 물질은 우수한 전기적 특성과 열 안정성을 제공합니다.,까다로운 회로에 이상적입니다.
2다이렉트릭 상수:
우리의 세라믹-PTFE 복합 PCB의 변압수 상수는 제조 과정에서 10.2 ± 0.25입니다. 설계 목적을 위해 변압수 상수는 10입니다.7, 정확한 신호 전송을 보장하고 신호 손실을 최소화합니다.
3계층 수: 1 계층, 2 계층
우리의 PCB는 1층 및 2층 구성으로 모두 제공되며 다양한 설계 요구 사항에 대한 유연성을 제공합니다.간단한 단일 계층 설계 또는 더 복잡한 이중 계층 회로, 우리의 세라믹-PTFE 복합 PCB는 당신을 보호합니다.
4구리 무게:
우리는 구리 무게에 대한 여러 가지 옵션을 제공합니다. 당신의 특정 필요에 맞게 PCB를 조정 할 수 있습니다. 0.5oz (17 μm), 1oz (35μm), 또는 2oz (70μm) 구리 무게에서 선택,원하는 전도성 및 전력 요구 사항에 따라.
| PCB 재료: | 세라믹-PTFE 복합재료 |
| 지정자: | NT2기능기능 |
| 다이렉트릭 상수: | 10.2 ±0.25 (처리) 10.7 (설계) |
| 계층 수: | 1층, 2층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께: | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 바카라 구리, HASL, ENIG, 몰입 틴, 몰입 은, OSP. |
5다이렉트릭 두께:
우리의 세라믹-PTFE 복합 PCB는 다양한 다이 일렉트릭 두께로 제공되며, 다양한 회로 디자인을 수용합니다. 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) 또는 75mil (1.90mm) 다이렉트릭 두께, 당신의 특정 응용 프로그램에 PCB를 최적화 할 수 있습니다.
6PCB 크기:
우리의 세라믹-PTFE 복합 PCB는 최대 크기 ≤400mm X 500mm를 지원하여 회로에 충분한 공간을 제공합니다.우리는 당신의 요구 사항을 충족하기 위해 크기 옵션이 있습니다.
7- 솔더 마스크:
우리는 당신의 미적 및 기능적 취향에 맞는 다양한 용접 마스크 색상 옵션을 제공합니다. 클래식 녹색, 매끄러운 검은색, 생동감 넘치는 파란색, 생동감 넘치는 노란색 또는 눈에 띄는 빨간색 용접 마스크 중에서 선택하십시오.이러한 옵션은 쉽게 식별 할 수 있으며 효율적인 조립 및 용접 프로세스를 보장합니다..
8표면 마무리:
다양한 요구를 충족시키기 위해 우리는 세라믹-PTFE 복합 PCB에 대한 다양한 표면 마무리 옵션을 제공합니다.
- 비친 구리: 직접 구리 접촉을 필요로 하는 전문 응용 프로그램에 이상적입니다.
- HASL (Hot Air Solder Leveling): 비용 효율적이고 널리 사용되는 표면 마감.
- ENIG (Electroless Nickel Immersion Gold): 우수한 용접성 및 부식 저항성을 보장합니다.
- 침수 틴: 납작하고 평평한 용접 표면을 제공합니다.
- 몰입 은: 우수한 전도성 및 우수한 표면 평면성을 제공합니다.
- OSP (Organic Solderability Preservative): 용접 및 유통 기간에 보호 층을 제공합니다.
우리의 표면 마무리 옵션은 다양한 조립 프로세스, 환경 조건 및 예산 고려 사항을 충족시켜 PCB 요구 사항에 최적의 솔루션을 보장합니다.
세라믹-PTFE 복합 PCB 의 힘 을 경험 하라
우리의 세라믹-PTFE 복합 PCB와 RT/Duroid 6010LM 표시를 통해, 당신은 당신의 전자 설계의 모든 잠재력을 풀 수 있습니다.층 수와 구리 무게의 다양성다양한 용접 마스크 색상을 사용하여 PCB를 사용자 정의하고 응용 프로그램에 적합한 표면 완공을 선택하십시오.우리의 세라믹-PTFE 복합 PCB의 신뢰성과 성능에 신뢰하여 프로젝트를 새로운 높이로 끌어 올립니다..
