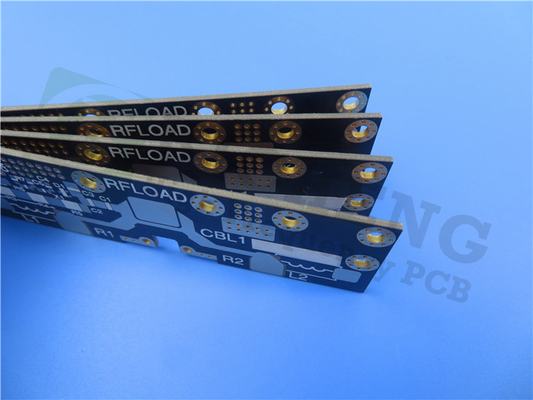

| 하이 라이트: | 쌍면 RF PCB,1.6MM 양면 배밀도 디스켓 PCB,TMM3 RF PCB 보드 |
||
|---|---|---|---|
TMM3 PCB를 소개합니다. 다양한 전자 애플리케이션에서 뛰어난 성능과 신뢰성을 제공하기 위해 설계된 최첨단 인쇄 회로판입니다.탄화수소, 그리고 열성 폴리머 복합물, TMM3 PCB는 탁월한 전기적 특성, 정밀한 구조, 그리고 견고한 내구성을 제공합니다.
재료 및 전기적 특성:
TMM3 PCB는 우수한 성능을 제공하기 위해 세라믹, 탄화수소 및 열성 폴리머 복합재의 독특한 조합을 사용합니다. 3.27 +/-의 프로세스 변압수 (Dk) 와 함께.032 10GHz/23°C에서 0의 극히 낮은 분산 요인.002 같은 주파수와 온도에서 이 PCB는 효율적인 신호 전송과 최소한의 신호 손실을 보장합니다.-55°C에서 125°C 동안 37 ppm/°C의 열 계수 Dk는 광범위한 온도 범위에서 안정적인 성능을 보장합니다.TMM3 PCB는 -40°C에서 +85°C까지의 온도에서 안정적으로 작동하도록 설계되었습니다.
| 재산 | TMM3 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 3.27±0032 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 3.45 | - | - | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | +37 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 2 x 109 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | > 9x 10^9 | - | 모 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 441 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 15 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 15 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 23 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.7 (1.0) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | 16.53 | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.72 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.12 | |||||
| 특수 중력 | 1.78 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.87 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
특징 및 이점:
TMM3 PCB는 여러 가지 기능과 이점을 포함하여 까다로운 전자 애플리케이션에 이상적인 선택이됩니다. 열 확장 계수는 구리와 신중하게 일치합니다.열 스트레스와 관련된 문제를 예방하는 방법. 0.0015에서.500 인치의 두께 범위 (+/-.0015 ),이 PCB는 디자인에서 유연성을 제공하며 정확한 사용자 정의를 허용합니다. 그것의 기계적 특성은 스크립과 차가운 흐름에 저항합니다.장기적인 내구성을 보장합니다. TMM3 PCB는 공정 화학 물질에 내성이 있으며 제조 과정에서 손상 될 위험을 줄입니다. 재료의 열 고정성 樹脂 기반은 신뢰할 수있는 와이어 결합을 허용합니다.다양한 애플리케이션에서 안전한 연결을 보장합니다..
스택업 구성 및 건설 세부 사항:
TMM3 PCB는 다양한 응용 프로그램에 대한 단순성과 효율성을 제공하는 2층 딱딱한 스택업 구성을 갖추고 있습니다. 구리 층은 35μm 두께가 있습니다.최적의 전도성 및 신호 무결성을 보장합니다.로저스 코어 TMM3는 1.524mm (60mil) 의 두께로 뛰어난 구조적 안정성과 전기 성능을 제공합니다.
155.1 mm x 168.12 mm의 보드 크기로 구성 요소 배치에 충분한 공간을 제공하고 통합의 간편성을 보장합니다. PCB는 최소 7/7mL의 흔적 / 공간을 지원합니다.복잡한 회로 디자인을 허용합니다0.45mm의 최소 구멍 크기는 정밀한 파도 및 부품 장착을 가능하게합니다. 맹인 비아스가 없기 때문에 제조 프로세스가 간소화되어 효율적이고 비용 효율적입니다.직결판의 두께 1.6mm 및 1 온스 (1,4 밀리) 의 완공 구리 무게는 외부 층에서 TMM3 PCB는 내구성과 성능 사이의 완벽한 균형을 이루고 있습니다.
최적의 전도성과 부식으로부터의 보호를 위해 PCB는 20μm의 접착 두께와 뜨거운 공기 용접 레벨 (HASL) 표면 완공을 갖추고 있습니다.위쪽의 실크 스크린은 맑은 흰색입니다, 부품 식별 및 가독성을 향상시킵니다. 상단 용접 마스크는 녹색으로 시각적 호소와 기능적 보호를 제공합니다.
신뢰성 및 품질 보장
TMM3 PCB는 광범위한 테스트를 받고 IPC-Class-2 품질 표준을 준수하여 고품질과 신뢰할 수있는 성능을 보장합니다. 각 PCB는 배송 전에 100% 전기 테스트를 받습니다.기능성 및 사양에 대한 준수.
응용 프로그램 및 전 세계 사용 가능성:
TMM3 PCB는 RF 및 마이크로파 회로, 전력 증폭기 및 결합기, 필터 및 결합기, 위성 통신 시스템,글로벌 위치 시스템 안테나, 패치 안테나, 다이 일렉트릭 포라라이저와 렌즈, 칩 테스터. 전 세계 사용 가능성으로, 이 PCB는 쉽게 액세스 할 수 있으며 전 세계 프로젝트에 통합 될 수 있습니다.
모든 기술적 문의 또는 질문에 대해, sales10@bichengpcb.com 에 아이비에 문의하십시오.우리의 팀은 예외적인 고객 지원을 제공하고 프로젝트에서 TMM3 PCB의 성공적인 구현을 보장하는 데 전념합니다..
