| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

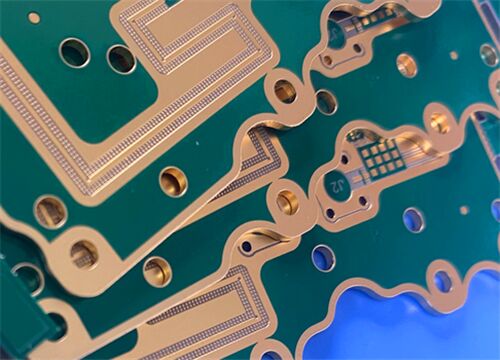

이 PCB는 4층 하이브리드로저스 RO3210 회로판고주파 마이크로파 애플리케이션을 위해 설계되었습니다. 그것은 고급 RO4450F prepreg로 결합 된 이중 RO3210 다이 일렉트릭 코어와 대칭 스택업을 채택합니다.1의 통합 라미네이션 두께를 제공합니다..321mm. 비대칭 구리 구조로 구성되어 있으며, 1온스 외부 구리와 0.5온스 내부 구리를 갖추고 있으며,흰색 실크스크린, 은-황금 복합 접착, 사용자 지정 제어 깊이 슬롯과 1-3 순차적인 블라인드 비아스, 이 다층 보드는 엄격한 정밀 제조 표준을 준수합니다.유리로 강화된 직물 PTFE의 특성을 이용하는, 그것은 뛰어난 기계적 경직성과 전기적 안정성을 달성합니다. 기지 역 인프라, 자동차 충돌 방지 시스템,위성 통신 단말기 및 무선 광대역 시설.
PCB사양s
| 건축물 | 세부 사항 |
| 기본 재료 | 프리미엄 하이브리드 스택업은 RO3210 섬유 유리 강화 PTFE와 RO4450F 접착 prepreg을 결합하여 우수한 기계적 딱딱함과 안정적인 고주파 전기 성능을 위해 설계되었습니다. |
| 계층 수 | 4층 工業용 다층 PCB, 복잡한 마이크로 웨브 및 RF 통신 회로에 맞게 |
| 보드 크기 | 95mm × 98mm (1PCS), 좁은 차원 허용량으로 제조 |
| 완성 된 압축 두께 | 1.321mm 통합 라미네이션 두께, 복잡한 작업 조건에서 구조적 견고성을 향상시키고 판 변형에 저항 |
| 구리 무게 | 외부 구리: 1 온스 완성 된 엽지; 내부 구리: 0.5 온스 완성 된 엽지. |
| 표면 마감 | 듀얼 실버 & 골드 컴포시트 플래팅, 뛰어난 산화 저항, 우수한 용접성 및 안정적인 고 주파수 전도성 |
| 실크 스크린 & 솔더 마스크 | 위쪽: 그린 솔더 마스크 + 화이트 실크 스크린; 아래쪽: 실크 스크린 없는 그린 솔더 마스크. 단열 보호 코팅은 내구성 및 항 진식 능력을 향상시킵니다. |
| 특별구조 | 제어 깊이 슬롯 (위에서 내부 계층 1); 1-3 계층 블라인드 비아. 정교한 전파 회로 레이아웃을 위해 사용자 정의 정밀 가공 |
| 품질 검사 | 일관성 있는 전기 성능을 보장하기 위해 운송 전에 100% 연속성 및 임피던스 테스트 |
PCB 스택업 구성
| 스택업 순서 | 재료와 두께 설명 |
| 구리층 1 (외부) | 1온스 구리 ∆ 두꺼운 구리 필름 은 고 주파수 마이크로 웨이브 신호 를 안정적 으로 전송 해 준다 |
| 다이렉트릭 1 | 0.508mm 로저스 RO3210 |
| 구리층 2 (내부) | 0.5온스 구리 가벼운 내부 구리 가밀하고 복잡한 내부 회로 흔적 |
|
다이렉트릭 2
|
0.102mm RO4450F Prepreg (총 0.2mm) 의 두 조각, 신뢰성 있는 간층 접착과 라미네이션 안정성을 제공하는 프리미엄 접착 재료 |
| 구리 층 3 (내부) | 0.5oz 구리 ∙ 평형 내부 구리 배열 |
| 다이렉트릭 3 | 0.508mm 로저스 RO3210 강화 된 다이 일렉트릭 코어 전체 보드 평평성 및 구조적 안정성을 향상시키기 위해 |
| 구리 층 4 (외부) | 1온스 구리 중한 구리 외층은 탁월한 표면 전도성과 용접 성능을 제공합니다. |
그림 형식 및 준수 표준
그림 형식: Gerber RS-274-X로 제공되며, 정확한 다층 제조 및 보편적 데이터 호환성을 가능하게하는 산업 표준 형식입니다.
품질 표준: IPC-Class-2 기준을 충족하여 산업 RF 통신 하드웨어의 장기적인 운영 내구성을 보장합니다.
사용 가능성: 국제 산업 조달 및 통신 엔지니어링 프로젝트를 지원하기 위해 글로벌 선박이 사용 가능합니다.
로저스 RO3210 기판의 소개
RO3210는 로저스 RO3200TM 고주파 재료 시리즈에 분류되는 고성능의 유리로 강화된 세라믹으로 채워진 PTFE 라미네이트입니다.고전적인 RO3000® 시리즈의 업그레이드 된 반복으로, 그것은 우수한 전기적 특성을 유지하면서 기계적 안정성이 크게 향상되었습니다.이 첨단 변압물질은 얇은 선에 진열 정밀성을 위해 직무가 아닌 PTFE의 초고직한 표면과 직무가 된 유리 복합물의 딱딱한 구조 강도를 결합합니다., 완벽하게 정교한 다층 RF PCB 디자인을 충족합니다.
ISO 9002 인증을 받은 품질 관리 시스템 하에서 생산 된 RO3210은 전통적인 PTFE 제조 작업 흐름과 완전히 호환됩니다. 고정 다이 일렉트릭 상수는 10입니다.2와 낮은 분산 인수는 0.0027, 마이크로파 주파수 대역에 걸쳐 매우 안정적인 낮은 손실 특성을 유지. 구리와 일치하는 열 팽창 계수와 우수한 차원 안정성,이 기판은 에포시 하이브리드 라미네이션과 높은 생산량 상업 생산에 매우 적합합니다..
주요 재료 매개 변수
| 매개 변수 | 사양 및 언급 |
| 다이 일렉트릭 상수 (Dk) | 10.2 @ 10GHz, 높은 변압기 상수, 콤팩트한 소형 전파 회로 설계가 가능 |
| 분산 요인 (Df) | 0.0027 @10GHz, 최소 다이 일렉트릭 손실은 낮은 저조화 마이크로파 신호 전송을 보장합니다. |
| 강화형 | 직물 유리 섬유 강화, 효과적으로 판의 딱딱성과 기계적 처리 성능을 향상 |
| 표면 부드러움 | 초 부드러운 표면은 고 정밀 소형 회로에 대한 미세한 선 에치 tolerances를 달성 |
| 확장 계수 | 구리 동기화 된 내면 CTE, 열 스트레스를 줄이고 SMT 조립 신뢰성을 향상시킵니다. |
| 인증 | 표준화되고 일관된 품질 통제를 위한 ISO 9002 인증 제조 시스템 |
주요 이점
로저스 RO3210은 복잡한 다층 고주파 회로에 맞춘 독점적인 기술적 장점을 제공합니다.
-조각 유리 강화는 생산 처리 및 가공을 단순화하기 위해 구조적 경직성을 강화합니다.
- 일관된 전기 및 기계적 특성은 복잡한 다층 RF 구조에 적응
- 구리와 일치 CTE 열 변형을 최소화하고 안정적인 SMT 용접 성능을 보장
- 에포크시 프리프레그와 우수한 호환성이 다양 한 하이브리드 스택업 PCB 디자인을 지원합니다
- 우수한 표면 부드러움은 콤팩트 소형 회로에 대한 초미세한 흔적 발각을 가능하게합니다.
-비용 효과적 인 원료 및 높은 생산 양
전형적 사용법
이 고성능 RO3210 하이브리드 PCB는 자동차, 통신, 위성 및 광대역 산업 부문에서 광범위하게 배포됩니다.
- 자동차 충돌 방지 감지 시스템 및 GPS 위치 위성 안테나 모듈
- 무선 통신 인프라 및 셀룰러 기지 스테이션 수신기 하드웨어
- 마이크로 스트립 패치 안테나 단거리 무선 통신 및 신호 전송
- 직방송 위성 수신기 및 케이블 통신 데이터 링크 전송 장비
- 원격 지능형 계측기 읽기 장치 및 고주파 전력 백플라인 회로
-LMDS 통신 시스템 및 장거리 무선 광대역 전송 단말기
|
|
