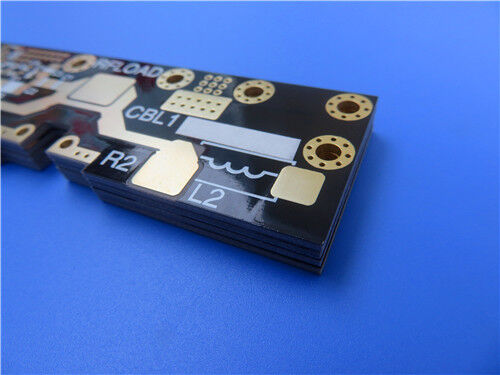

2층 F4BTM298 PCB 10mil 저손실 높은 안정성 RF 마이크로파 PCB

2층 F4BTM298 PCB 10mil 저손실 높은 안정성 RF 마이크로파 PCB

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-205.V1.0
기본 재료:
왕링 F4BTM298
레이어 수:
2 층
PCB 크기:
109mm × 54.5mm(공차 ±0.15mm, 1개)
PCB 두께:
0.3mm
솔더 마스크:
검은색
실크 스크린:
하얀색
구리 무게:
1온스(1.4밀) 외부 레이어
표면 마감:
이머젼 골드
강조하다:

0.5 온스 구리 유연한 PCB Board

,

400mmx500mm 유연한 PCB Board

,

400mmx500mm 편면 유연한 PCB

제품 설명

이 2층 F4BTM298 딱딱한 RF PCB는 RF, 마이크로파, 레이더 및 위성 통신 시스템에 설계된 저손실, 높은 안정성 마이크로파 회로 보드입니다.와글링 F4BTM298 나노 세라믹으로 채워진 PTFE 기판과 1온스 ED 구리 엽으로 만들어졌습니다., 이 극 얇은 0.3mm PCB는 신뢰할 수 있는 몰입 금 표면 완화 및 엄격한 IPC-클래스-2 품질 준수를 특징으로 합니다. 모든 보드는 출하 전에 100% 전기 테스트를 통과,안정적인 다이렉트릭 성능을 제공합니다., 낮은 열 확장 및 고 주파수 응용 프로그램에 대한 우수한 단열. 우리는 사용자 정의 PCB 주문을 위해 글로벌 Gerber RS-274-X 파일을 받아 세계 배송 및 기술 지원을 제공합니다.



F4BTM298 는 무엇 인가?

F4BTM298은 고성능 변형 PTFE 복합 라미네이트로 유리섬유 천, 저손실 나노 세라믹 필러 및 PTFE 樹脂로 구성되어 있으며 정밀 고압 가공을 통해 제조됩니다.고전적인 F4BM 재료에서 업그레이드, 이 기판은 높은 변압성 나노 세라믹 구성 요소를 통합하여 전체 성능을 최적화하여 낮은 변압성 손실, 높은 변압성 상수, 열 저항,열 확장이 낮고 고 단열 저항성.



F4BTM298는 같은 프리미엄 다이렉트릭 레이어를 공유합니다.F4BTME298, 구리 포일 구성에서만 다릅니다. 표준 ED 구리 포일로 장착 된 F4BTM298은 엄격한 PIM 요구 사항이없는 전통적인 RF 프로젝트에 이상적입니다.F4BTME298은 낮은 PIM을 위해 RTF 역처리 구리 필름을 채택합니다.이 유연한 재료 매칭은 다양한 고주파 PCB 설계 및 응용 요구를 충족시킵니다.



2층 F4BTM298 PCB 10mil 저손실 높은 안정성 RF 마이크로파 PCB



F4BTM298의 핵심 성능 특징

F4BTM298 기판은 낮은 손실로 안정적인 전기 성능, 신뢰할 수있는 열 차원 안정성 및 높은 안전성을 갖추고 있습니다.표준화 된 핵심 매개 변수와 함께 산업 및 민간 RF 마이크로 웨이브 시스템의 장기 안정적인 운영을 완전히 지원합니다.:



안정적 다이 일렉트릭 상수 (Dk): 10GHz에서 2.98±0.06, 정확한 임피던스 매칭과 일관성 높은 주파수 신호 전송을 보장합니다.



낮은 다이 일렉트릭 손실 (Df): 10GHz에서 0.0018, 고 주파수 신호 저하를 효과적으로 줄이고 마이크로파 전송 효율을 향상시킵니다.



낮은 열 확장: X축 15ppm/°C, Y축 16ppm/°C, Z축 78ppm/°C (-55°C ~ 288°C), 극한 온도 주기로 PCB 왜곡 및 변형을 방지



안정적인 온도 다이렉트릭 성능: -78ppm/°C (-55°C ~ 150°C) 에서 Dk의 열 계수, 변동적인 열 환경에서 다이렉트릭 매개 변수의 변동을 피합니다.



극저 습도 흡수: ≤0.05%, 습한 작업 조건에서 안정적인 전기 성능을 유지합니다.



높은 방화 retardance: UL-94 V0 등급, 고주파 전자 장비의 안전한 작동을 보장



주요 PCB 제조 사양

파라미터 항목 특정 사양
기본 재료 반글링 F4BTM298 나노 세라믹으로 채워진 저손실 PTFE 고주파 기판
계층 수 2층 (이중면 단단한 PCB 구조)
보드 크기 109mm × 54.5mm (±0.15mm 허용, 1개)
최소 추적/공간 6/9 mils, 얇은 선의 고주파 회로 배열에 적합합니다.
최소 구멍 크기 0.4mm, 컴팩트 부품 레이아웃 및 정확한 구멍 가공을 지원
디자인 을 통해 실종 비아스, 안정적인 구조와 신뢰할 수있는 전기 성능을위한 순수한 구멍 구조
완성된 보드 두께 0소형 RF 장비용 용도로 가벼운,.3mm 초얇은 디자인
완성 된 구리 무게 안정적인 고주파 신호 전송을 위해 1oz (1.4 mils) 외부 ED 구리 층
접착 두께를 통해 20μm 가공 두께를 통해 안정적인 전도성 및 장기 신뢰성을 위해
표면 마감 탁월한 용접성 및 부식 저항성을 가진 몰입 금 표면 완화
실크 스크린 흰색 상단 실크 스크린, 하단 실크 스크린이 없으므로 구성 요소를 명확하게 표시합니다.
용접 마스크 검정 상단 용접 마스크, 최적화 된 열 분비를 위해 하단 용접 마스크가 없습니다.
품질 테스트 표준 공개/단계 결함을 제거하기 위해 운송 전에 100% 전기 테스트



2층 F4BTM298 PCB 스택업 구조

이 2층 딱딱한 PCB 스택업은 F4BTM298 나노 세라믹 PTFE 코어와 ED 구리 포일을 채택합니다. 초 얇고 균형 잡힌 구조는 낮은 손실 성능과 구조적 안정성을 제공합니다.소형 RF 및 마이크로 웨브 회로에 이상적입니다..

계층 순서 소재 사양 두께 핵심 기능
외층 1 (위) ED 전도성 구리 포일 35μm 고주파 신호 전송 및 SMT 부품 용접 층
원자력 다이 일렉트릭 층 F4BTM298 나노 세라믹 변형 PTFE 코어 기판 0.254mm (10mil) 저손실 다이렉트릭 격리, 소형 고주파 회로에 대한 안정적인 온도 내성 다이렉트릭 성능
외층 2 (아래쪽) ED 전도성 구리 포일 35μm 전체 PCB 구조적 안정성을 균형 잡는 보조 회로 층



PCB 회로 및 부품 통계

파라미터 항목 특정 가치
구성 요소 26
전체 패드 87
뚫린 패드 49
최고 SMT 패드 38
아래쪽 SMT 패드 0
비아 31
망 2



2층 F4BTM298 PCB 10mil 저손실 높은 안정성 RF 마이크로파 PCB



허용된 그림 형식:우리는 사용자 정의 F4BTM298 PCB 제조를 위해 표준 Gerber RS-274-X 파일을 지원하여 글로벌 고객을위한 정확한 생산과 효율적인 기술 협력을 보장합니다.



품질 표준:모든 F4BTM298 고주파 PCB는 IPC-Class-2 산업 표준을 준수하고 있으며 안정적인 대량 성능과 높은 정밀도를 보장하기 위해 엄격한 품질 통제가 필요합니다.



글로벌 서비스:우리는 전 세계 사용자 정의 PCB 코팅, 전문 기술 지원 및 모든 F4BTM298 PCB 주문에 대한 글로벌 배송 서비스를 제공합니다.



일반적인 응용 시나리오

낮은 다이렉트릭 손실, 낮은 열 팽창, 높은 단열 및 강한 환경 적응력으로, F4BTM298 초 얇은 PCB는 고 주파수 마이크로파에서 널리 사용됩니다.RF 통신 및 레이더 시스템:



마이크로파, RF 및 레이더 시스템:고주파 마이크로파 모듈, RF 신호 회로 및 정밀 레이더 탐지 장비



RF 단계 전환기:무선 통신 시스템용 고정도 단계 전환기 부품



RF 전력 부품:마이크로파 전송 시스템용 전력 분할기, 결합기 및 결합기



안테나 공급 네트워크:고주파 통신 안테나용 전문 공급 네트워크 모듈



단계 배열 안테나:산업 및 군사 통신용 단계 민감 안테나 및 단계 배열 안테나 시스템



위성 및 기지국 통신:위성 통신 단말기 및 높은 안정성 기지국 안테나 장비
