제품 상세 정보:
|
| 기본 재료: | 로저스 TMM3 | 레이어 수: | 2층 |
|---|---|---|---|
| PCB 두께: | 2.54mm | PCB 크기: | 48.6mm x 50.04mm(1개) |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1 온스 (1.4 밀) 외층 | 표면 마감: | EPIG(니켈 프리) |
| 강조하다: | 단층 인쇄 회로판,디스플레이 백라이트 PCB 보드,0.2mm FR-4 PCB 보드 |
||

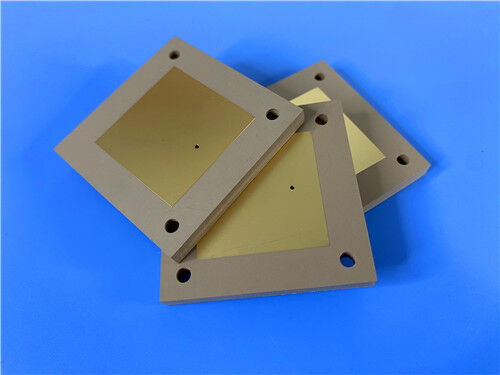

이 2층 로저스 TMM3 경질 PCB는 안정적이고 신뢰할 수 있는 RF/마이크로파 작동을 위해 설계된 고성능 열경화성 마이크로파 회로 기판입니다. 정품 로저스 TMM3 세라믹 열경화성 폴리머 복합 기판으로 제작된 이 기판은 2.54mm의 전체 완성 두께와 1oz(1.4밀)의 외부 구리 무게를 특징으로 합니다. 니켈 프리 EPIG 표면 마감을 채택하여 우수한 전도성과 순수한 신호 전송 성능을 제공하며, 20μm 균일한 비아 도금으로 일관된 회로 연결성을 보장합니다. 블라인드 비아 구조가 없고 최소 2.5mm의 큰 홀 크기를 갖춘 이 PCB는 양면에 전체 비 실크스크린 및 비 솔더 마스크 구성을 적용합니다.
PCB 사양
| 사양 항목 | 세부 정보 |
| 기판 재질 | Rogers TMM3 세라믹 열경화성 마이크로파 복합재 |
| 층 수 | 2층 (경질 PCB) |
| 완성 보드 두께 | 2.54mm |
| 보드 치수 | 48.6mm x 50.04mm (1PCS) |
| 완성 구리 무게 | 1 oz (1.4 mils) 외부 층 |
| 비아 도금 두께 | 20 μm |
| 최소 홀 크기 | 2.5mm |
| 블라인드 비아 | 없음 |
| 표면 마감 | EPIG (니켈 프리) |
| 실크스크린 | 상하단 실크스크린 없음 |
| 솔더 마스크 | 상하단 솔더 마스크 없음 |
| 생산 표준 | IPC-Class-2 |
| 테스트 공정 | 출하 전 100% 전기 테스트 |
이 산업 등급 2층 경질 PCB 구조는 고주파 마이크로파 작동을 위한 균일한 기계적 안정성과 일관된 전기적 성능을 제공합니다. 대칭적인 층 구성은 구조적 불균형 위험을 제거하고 표준 RF 회로 응용 분야에 대한 높은 수율과 신뢰할 수 있는 제조를 지원합니다.
PCB 스택업 구조:
| 스택업 층 | 사양 세부 정보 |
| 구리 층 1 | 35 μm 전도성 구리 포일 |
| TMM3 기판 코어 | 100mil (2.54mm) 세라믹 열경화성 폴리머 복합 코어 |
| 구리 층 2 | 35 μm 전도성 구리 포일 |
PCB 통계
| 통계 항목 | 수량 |
| 총 부품 수 | 1 |
| 총 패드 수 | 1 |
| 스루 홀 패드 수 | 1 |
| 상단 SMT 패드 수 | 1 |
| 하단 SMT 패드 수 | 0 |
| 비아 수량 | 1 |
| 넷 수량 | 2 |
Rogers TMM3 재질 소개

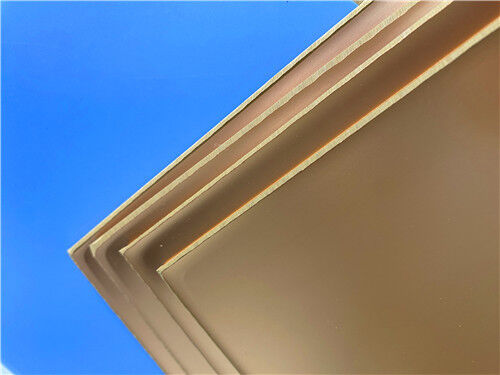

Rogers TMM3는 TMM 열경화성 마이크로파 재질 시리즈에 속하는 고성능 세라믹 열경화성 폴리머 복합 라미네이트입니다. 복잡한 특수 제조 기술 없이도 경질 세라믹 기판과 기존 PTFE 마이크로파 라미네이트의 핵심 장점을 통합하여 고신뢰성 도금 스루홀 스트립라인 및 마이크로스트립 마이크로파 회로를 위해 설계되었습니다.
프리미엄 열경화성 수지 시스템으로 제조된 TMM3는 높은 온도에서도 안정적인 구조적 강성을 유지하며 연화 변형을 방지합니다. 이러한 고유한 열 안정성은 패드 리프팅 또는 기판 박리 위험 없이 신뢰할 수 있는 와이어 본딩 절차를 가능하게 합니다. 이 재질은 표준 PCB 제조 워크플로우를 지원하며 무전해 도금 전에 나프탄산나트륨 전처리가 필요 없어 제조 효율성과 공정 호환성을 크게 향상시킵니다.
우수한 전기 및 열적 특성
| 특성 | TMM3 | 방향 | 단위 | 조건 | 테스트 방법 | |
| 유전 상수, ε 공정 | 3.27±0.032 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| 유전 상수, ε 설계 | 3.45 | - | - | 8GHz ~ 40 GHz | 차동 위상 길이법 | |
| 손실 계수 (공정) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| 유전 상수 열 계수 | +37 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 절연 저항 | >2000 | - | Gohm | C/96/60/95 | ASTM D257 | |
| 체적 저항률 | 2 x 109 | - | Mohm.cm | - | ASTM D257 | |
| 표면 저항률 | >9x 10^9 | - | Mohm | - | ASTM D257 | |
| 절연 파괴 강도 (절연 강도) | 441 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °C TGA | - | ASTM D3850 | |
| 열팽창 계수 - x | 15 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열팽창 계수 - y | 15 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열팽창 계수 - z | 23 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 전도율 | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 응력 후 구리 박리 강도 | 5.7 (1.0) | X,Y | lb/inch (N/mm) | 솔더 플로트 1 oz. EDC 후 | IPC-TM-650 방법 2.4.8 | |
| 굽힘 강도 (MD/CMD) | 16.53 | X,Y | kpsi | A | ASTM D790 | |
| 굽힘 계수 (MD/CMD) | 1.72 | X,Y | Mpsi | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.12 | |||||
| 비중 | 1.78 | - | - | A | ASTM D792 | |
| 비열 용량 | 0.87 | - | J/g/K | A | 계산됨 | |
| 무연 공정 호환 | 예 | - | - | - | - | |
TMM3 재질이점 및 장점
표준 FR4 및 기존 마이크로파 기판을 능가하는 Rogers TMM3 PCB는 뛰어난 기계적 강성과 전체 공정 제조 적응성을 특징으로 하며, 안정적인 장기 고주파 RF 작동에 이상적입니다.우수한 기계적 안정성: 독특한 재질 구성은 지속적인 작동 응력 하에서 크리프 및 콜드 플로우에 효과적으로 저항합니다.우수한 화학적 내성: 표준 PCB 공정 화학 물질 및 에칭제에 대한 강한 내성으로 기판 손상을 최소화하고 생산 수율을 향상시킵니다.
간소화된 금속화 워크플로우: 무전해 도금을 위한 나프탄산나트륨 전처리를 제거하여 제조 절차를 간소화합니다.
높은 열 사이클 신뢰성: 구리와 일치하는 열팽창 특성은 온도 변화 중 구조적 파손 및 PTH 고장을 방지합니다.
엄격한 품질 관리: 생산 후 100% 전체 전기 검사를 통해 기능 결함을 제거하여 일관된 배치 품질을 보장합니다.
일반적인 응용 분야
초저 신호 손실, 우수한 유전체 안정성 및 신뢰할 수 있는 기계적 내구성을 갖춘 TMM3 마이크로파 PCB는 고정밀 RF 및 마이크로파 산업 시스템에 널리 사용됩니다:
정밀 칩 테스터 및 산업 테스트 장비
마이크로파 유전체 편광기 및 광학 렌즈
