| PCB 재료: | Rogers TMM13i 등방성 마이크로파 소재 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 크기: | 89.65mm x 45.27mm(1개) | PCB 두께: | 0.6mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 하얀색 |
| 구리 무게: | 1 온스 (1.4 밀) 외층 | 표면 마감: | 이머젼 골드 |
| 강조하다: | 4밀리 플렉서블 PCB,몰입 은 유연 PCB,1층 유연 PCB |
||

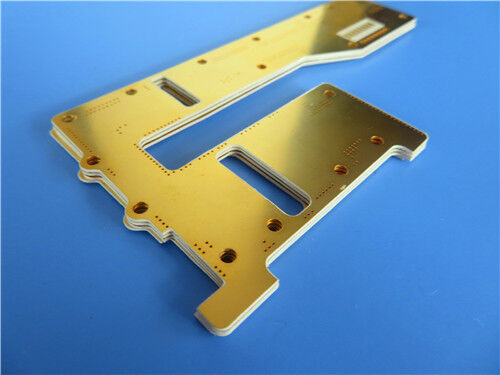

이 2층 로저스 TMM13i 딱딱 PCB는 고도의 RF 및 마이크로파 인쇄 회로 보드입니다. 고주파 애플리케이션을 위해 설계되었습니다.최고 수준의 로저스 TMM13i 동위성 열연결성 세라믹 폴리머 기판 물질로 제작되었습니다., 보드는 0.6mm의 표준 완공 두께와 1 온스 (1.4 밀리) 외층 구리 무게를 갖추고 있습니다.그것은 우수한 전기 전도성 및 항 산화 능력을 위해 몰입 금 표면 가공을 채택, 20μm의 접착 두께를 통해 일관성 있고 신뢰할 수있는 회로 전도성을 보장합니다. 최소 5/8 밀리미터의 선 너비 / 간격과 0.25mm의 최소 구멍 크기를 갖추고 있습니다.PCB는 블라인드 트레이 구조를 사용하지 않습니다., 위쪽의 흰색 실크 스크린과 양면 용접 마스크가 없는 구성으로 짝을 이루고 있습니다. IPC-Class-2 기준에 따라 제조되고 Gerber RS-274-X 제조 파일을 기반으로 합니다.각 보드는 출하 전에 100% 전기 검사를 받습니다., 보편적인 고주파 회로 배포를 위한 글로벌 공급 커버리지.
PCB 사양
| 사양 항목 | 세부 사항 |
| 기본 재료 | 로저스 TMM13i 동위원소 마이크로파 물질 |
| 계층 수 | 2층 (직한 PCB) |
| 완성된 보드 두께 | 00.6mm |
| 보드 크기 | 89.65mm x 45.27mm (1PCS) |
| 완성 된 구리 무게 | 1 온스 (1.4 밀리) 외층 |
| 접착 두께를 통해 | 20μm |
| 최소 추적/공간 | 5/8 밀리 |
| 최소 구멍 크기 | 0.25mm |
| 맹인 경로 | 아무 것도 |
| 표면 마감 | 몰입 금 (고도 전도성, 산화 저항성) |
| 실크 스크린 | 위쪽은 흰색 실크 스크린, 아래쪽은 실크 스크린이 없습니다. |
| 용접 마스크 | 위쪽과 아래쪽의 용접 마스크가 없습니다. |
| 생산 표준 | IPC-클래스-2 |
| 시험 과정 | 100% 전기 테스트 |
이 고주파 PCB는 맹인 비아 없이 견고한 2층 딱딱한 스택업을 채택하여 고출력, 안정적인 제조 및 마이크로파 회로에 최적의 신호 무결성을 가능하게 합니다.대칭 층 구조는 일관된 전기 성능을 제공하고 최소한의 고주파 신호 약화.
PCB 스택업 구조:
| 스택업 레이어 | 사양 세부 사항 |
| 구리층 1 | 35μm 전도성 구리 필름 |
| TMM13i 기판 코어 | 20mil (0.508mm) 고성능 세라믹 열연합 코어 |
| 구리층 2 | 35μm 전도성 구리 필름 |
PCB 통계
이 고성능 TMM13i RF PCB는 고주파 신호 전송을 위해 잘 최적화된 회로 레이아웃을 갖추고 있습니다.패드 배포 및 배치를 통해 컴팩트 크기와 고 정밀 조립 요구 사항을 지원합니다..
| 통계 항목 | 양 |
| 전체 구성 요소 | 32 |
| 전체 패드 | 54 |
| 뚫린 패드 | 29 |
| 최고 SMT 패드 | 26 |
| 아래쪽 SMT 패드 | 0 |
| 비아스 양 | 38 |
| 재배량 | 2 |

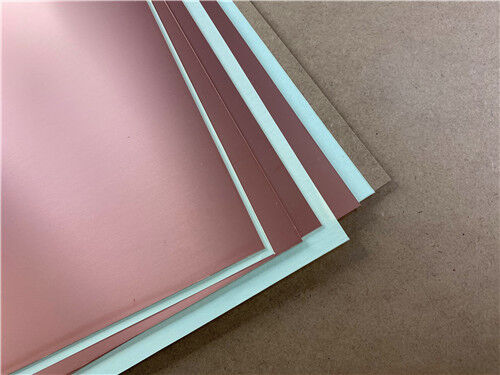

로저스 TMM13i기판 소개
로저스 TMM13i는 세라믹으로 채워진 탄화수소 열성 복합 폴리머 마이크로 웨이브 라미네이트이며, 특히 높은 신뢰성으로 접착된 구멍 (PTH) 스트립 라인 및 마이크로 스트립 애플리케이션을 위해 설계되었습니다.
이산화 다이전트 상수 (Dk) 를 가지고 있으며, 다이전트 상수의 열 계수는 30ppm/°C 미만이며, 광범위한 온도 범위에서 우수한 전기 안정성을 보장합니다.이 물질 은 구리 와 거의 일치 하는 동위열 팽창 계수 (CTE) 를 나타낸다, 온도 사이클 하에서 가루 된 구멍을 통해 신뢰성을 크게 향상. 낮은 에치 수축은 고 정밀 회로 패턴을 가능하게합니다.그 열 전도성은 일반적인 PTFE/세라믹 라미네이트의 약 두 배입니다., 우수한 열 방출을 제공합니다.
열성 樹脂 시스템을 기반으로, TMM13i는 가열 때 부드러워지지 않습니다. 더 나아가, 와이어 결합 중에 패드 리프팅 또는 기판 변형에 대한 우려를 제거합니다.전자기 없는 접착 전에 나트륨 나프탈레이트 전처리를 요구하지 않으며 표준 PCB 제조 장비를 사용하여 처리 할 수 있습니다., 우수한 RF 성능과 제조 편의성을 결합합니다.
우수한 전기 및 열 특성
| 재산 | TMM13i | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 120.85±0.35 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 12.2 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.0019 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | - 70 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | - | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | - | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 213 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 19 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 19 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 20 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | - | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 40.0 (0.7) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | - | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | - | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.13 | |||||
| 특수 중력 | 3 | - | - | A | ASTM D792 | |
| 특정 열 용량 | - | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
TMM13i 재료이점 과 장점
더 나은 성능FR4그리고 기존의 마이크로파 PCB, 이 2층 TMM13i PCB는 뛰어난 기계적 안정성과 제조 호환성을 제공합니다.고 주파수 및 고 정밀 애플리케이션 시나리오에 이상적입니다..
우수한 기계적 안정성: 길게 작동 하는 동안 안정적인 구조 성능을 유지 하는, 미끄러움과 차가운 흐름에 저항
탁월한 화학 저항성: PCB 가공 화학 물질 및 에차인드에 저항하여 기판 손상을 줄이고 제조 생산량을 높입니다.
최적화 된 접착 작업 흐름: 전기 없는 접착을 위해 나트륨 나프타나트 사전 처리가 필요하지 않으며 생산 주기를 단축하고 비용을 절감합니다.
신뢰성 있는 와이어 접착 능력: 열성 거미 구조는 정밀 포장을위한 기판 변형 및 패드 리프팅을 방지합니다.
포괄적 인 품질 보장: 100% 생산 후 전기 테스트는 일관성 신뢰성을 위해 회로 결함을 제거합니다.
고성능의 몰입 금 가공: 연장 된 서비스 수명을 위해 우수한 용접성, 전도성 및 산화 저항성을 제공합니다.
전형적 사용법
초저 신호 손실, 일관성 있는 변압성 안정성, 안정적인 열 저항성 덕분에로저 TMM13i 고주파 PCB는 고정밀 RF 및 마이크로파 산업 분야에서 널리 채택됩니다.:
품질 및 서비스 보증
모든 TMM13i 마이크로파 PCB는 IPC-클래스-2 산업 품질 사양에 엄격하게 따라 제조됩니다. 표준 Gerber RS-274-X 제조 파일을 기반으로 제조됩니다.이 PCB는 정확한 회로 패턴과 믿을 수 있는 고주파 회로 레이아웃을 위해 예외적인 차원 일관성을 제공합니다.모든 완성된 단위는 기능적 결함을 제거하고 일관된 품질을 보장하기 위해 출하 전에 광범위한 전기 성능 검사를 받는다.전 세계 공급 접근성 및 전문 기술 지원이 고성능 RF PCB는 산업 제조 및 글로벌 시장에서 고급 R&D 애플리케이션에 대한 신뢰할 수있는 솔루션을 제공합니다.
